| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTS12 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-10000/Set |
| รายละเอียดบรรจุภัณฑ์: | กรณีไม้อัด |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |

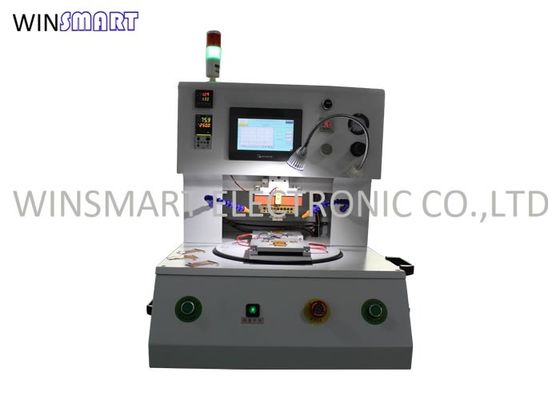

เครื่องบัดกรี PCB อัตโนมัติเครื่องบัดกรี Hotbar สำหรับโทรศัพท์มือถือ
Hot Bar เครื่องบัดกรีคุณสมบัติ:
1. ตามผลิตภัณฑ์ที่แตกต่างกันอุณหภูมิเสริมสำหรับทางเลือกของคุณ
2. หัวเทอร์โมวัสดุที่ไม่เหมือนใครให้ความดันเฉลี่ย
3. มีฟังก์ชั่นสูญญากาศง่ายต่อการปรับและวางตำแหน่ง
4. อุณหภูมิ NC ชัดเจนและมีความแม่นยำสูง
5. ด้วยเครื่องวัดความดันแบบดิจิตอลสามารถตั้งค่าช่วงความดันได้
6. การควบคุมไมโครคอมพิวเตอร์มีความแม่นยำสูงและมีเสถียรภาพ
7. เส้นโค้งที่ตั้งโปรแกรมได้รวมถึงอุณหภูมิในการบัดกรีที่ให้ความร้อนล่วงหน้าและ reflow
8. เหมาะสำหรับ TAB ความหนาแน่นสูงทุกชนิด TCP และความดันไปยัง FPC, FFC และ PCB การเชื่อมด้วยแรงดันบัดกรี
9. การควบคุม PID ที่แม่นยำมุมเฟสแทนที่ไดรฟ์พัลส์
10. การสั่นสะเทือนน้อยลงเสียงรบกวนน้อยลงหลีกเลี่ยงความผันผวนของแรงดันไฟฟ้า
11. กราฟแสดงอุณหภูมิและข้อมูลอุณหภูมิแบบเรียลไทม์
12. ข้อมูลการป้อนข้อมูลหน้าจอสัมผัสทำให้การทำงานง่ายขึ้น
หลักการของเครื่องบัดกรีบาร์ร้อน:
แหล่งจ่ายไฟแท่งร้อนให้กระแสเพื่อให้ความร้อนแก่เทอร์โมซึ่งมีความต้านทานสูงเช่น W, Mo, Tiอุณหภูมิเพิ่มขึ้นถึงค่าหนึ่งเพื่อหลอม TIN และตัวประสานเมื่ออุณหภูมิลดลงชิ้นงานจะเชื่อมต่อกันด้วย TINความดันกำลังทำงานในทุกกระบวนการและอุณหภูมิจะถูกควบคุมอย่างแม่นยำโดยแหล่งจ่ายไฟอินเวอร์เตอร์ IGBT
Hot Bar เครื่องบัดกรีสเปค:
| ขนาดเครื่อง | 660 × 660 × 700 มม |
| พื้นที่ทำงาน | สูงสุด 200 * 170 มม |
| น้ำหนักเครื่อง | 92 กก |
| ความดันอากาศทำงาน | 0.6-0.8Mpa |
| ปริมาณการแข่งขัน | 2 |
| ขนาดหัวเทอร์โม | สูงสุด 80 * 5 มม |
| ความแม่นยำในการเชื่อม | ระยะห่าง 0.2 มม |
| เวลากด | 1 ~ 99.9 วินาที |
| การตั้งค่าอุณหภูมิ | RT ~ 500 ℃ความอดทน± 5 ℃ |
| เชื่อมความดัน | 1 ~ 20 กก |
| การตั้งค่าอุณหภูมิ | สอง |
| สภาพแวดล้อมในการทำงาน | 10-60 องศาเซลเซียส 40% -95% |
| แหล่งจ่ายไฟ | AC220V ± 10% 50 เฮิร์ต, 2200 วัตต์ |
| โหมดการจัดตำแหน่ง | CCD + จอ LCD |
| โหมดการให้อาหาร | คู่มือ |
| โหมดเริ่มต้น | กดปุ่มเริ่ม |
| แพลตฟอร์มการหมุน | การควบคุมกระบอกสูบความอดทน <0.02 มม |
การใช้งานเครื่องบัดกรีบาร์ร้อน:
FFC กับ PCB บัดกรี
FPC ถึง PCB บัดกรี
สายไฟสำหรับบัดกรี PCB
HSC ถึง PCB บัดกรี
การบัดกรี HSC ถึง LCD
Paratmeter ปิดผนึกความร้อน:
| ช่วงอุณหภูมิ | 50 ℃ถึง 500 ℃ |
| ความแม่นยำของอุณหภูมิ | ± 1 องศาเซลเซียส |
| ตัวจับเวลาบอนด์ | 0-12 วินาที |
| ความดันอากาศบอนด์ | 0.6-0.8MPa |
| ความแม่นยำของแรงดัน | ± 0.05MPa |
| แรงยึดสูงสุด | 1100 น |
ข้อกำหนดของเทอร์โม:
| พื้นที่เทอร์โมสูงสุด | 340 มม2 |
| ความยาวสูงสุดของเทอร์โม | 80 มม |
| จังหวะเทอร์โม | 50 มม |
| ประเภทที่แท้จริง | นิวเมติก |
|
|
| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTS12 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-10000/Set |
| รายละเอียดบรรจุภัณฑ์: | กรณีไม้อัด |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |

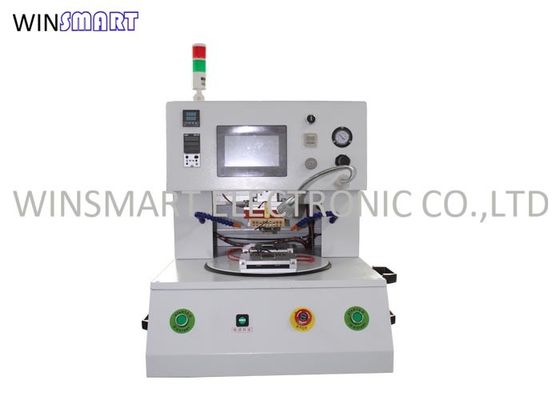

เครื่องบัดกรี PCB อัตโนมัติเครื่องบัดกรี Hotbar สำหรับโทรศัพท์มือถือ
Hot Bar เครื่องบัดกรีคุณสมบัติ:
1. ตามผลิตภัณฑ์ที่แตกต่างกันอุณหภูมิเสริมสำหรับทางเลือกของคุณ
2. หัวเทอร์โมวัสดุที่ไม่เหมือนใครให้ความดันเฉลี่ย
3. มีฟังก์ชั่นสูญญากาศง่ายต่อการปรับและวางตำแหน่ง
4. อุณหภูมิ NC ชัดเจนและมีความแม่นยำสูง
5. ด้วยเครื่องวัดความดันแบบดิจิตอลสามารถตั้งค่าช่วงความดันได้
6. การควบคุมไมโครคอมพิวเตอร์มีความแม่นยำสูงและมีเสถียรภาพ
7. เส้นโค้งที่ตั้งโปรแกรมได้รวมถึงอุณหภูมิในการบัดกรีที่ให้ความร้อนล่วงหน้าและ reflow
8. เหมาะสำหรับ TAB ความหนาแน่นสูงทุกชนิด TCP และความดันไปยัง FPC, FFC และ PCB การเชื่อมด้วยแรงดันบัดกรี
9. การควบคุม PID ที่แม่นยำมุมเฟสแทนที่ไดรฟ์พัลส์
10. การสั่นสะเทือนน้อยลงเสียงรบกวนน้อยลงหลีกเลี่ยงความผันผวนของแรงดันไฟฟ้า
11. กราฟแสดงอุณหภูมิและข้อมูลอุณหภูมิแบบเรียลไทม์
12. ข้อมูลการป้อนข้อมูลหน้าจอสัมผัสทำให้การทำงานง่ายขึ้น
หลักการของเครื่องบัดกรีบาร์ร้อน:
แหล่งจ่ายไฟแท่งร้อนให้กระแสเพื่อให้ความร้อนแก่เทอร์โมซึ่งมีความต้านทานสูงเช่น W, Mo, Tiอุณหภูมิเพิ่มขึ้นถึงค่าหนึ่งเพื่อหลอม TIN และตัวประสานเมื่ออุณหภูมิลดลงชิ้นงานจะเชื่อมต่อกันด้วย TINความดันกำลังทำงานในทุกกระบวนการและอุณหภูมิจะถูกควบคุมอย่างแม่นยำโดยแหล่งจ่ายไฟอินเวอร์เตอร์ IGBT
Hot Bar เครื่องบัดกรีสเปค:
| ขนาดเครื่อง | 660 × 660 × 700 มม |
| พื้นที่ทำงาน | สูงสุด 200 * 170 มม |
| น้ำหนักเครื่อง | 92 กก |
| ความดันอากาศทำงาน | 0.6-0.8Mpa |
| ปริมาณการแข่งขัน | 2 |
| ขนาดหัวเทอร์โม | สูงสุด 80 * 5 มม |
| ความแม่นยำในการเชื่อม | ระยะห่าง 0.2 มม |
| เวลากด | 1 ~ 99.9 วินาที |
| การตั้งค่าอุณหภูมิ | RT ~ 500 ℃ความอดทน± 5 ℃ |
| เชื่อมความดัน | 1 ~ 20 กก |
| การตั้งค่าอุณหภูมิ | สอง |
| สภาพแวดล้อมในการทำงาน | 10-60 องศาเซลเซียส 40% -95% |
| แหล่งจ่ายไฟ | AC220V ± 10% 50 เฮิร์ต, 2200 วัตต์ |
| โหมดการจัดตำแหน่ง | CCD + จอ LCD |
| โหมดการให้อาหาร | คู่มือ |
| โหมดเริ่มต้น | กดปุ่มเริ่ม |
| แพลตฟอร์มการหมุน | การควบคุมกระบอกสูบความอดทน <0.02 มม |
การใช้งานเครื่องบัดกรีบาร์ร้อน:
FFC กับ PCB บัดกรี
FPC ถึง PCB บัดกรี
สายไฟสำหรับบัดกรี PCB
HSC ถึง PCB บัดกรี
การบัดกรี HSC ถึง LCD
Paratmeter ปิดผนึกความร้อน:
| ช่วงอุณหภูมิ | 50 ℃ถึง 500 ℃ |
| ความแม่นยำของอุณหภูมิ | ± 1 องศาเซลเซียส |
| ตัวจับเวลาบอนด์ | 0-12 วินาที |
| ความดันอากาศบอนด์ | 0.6-0.8MPa |
| ความแม่นยำของแรงดัน | ± 0.05MPa |
| แรงยึดสูงสุด | 1100 น |
ข้อกำหนดของเทอร์โม:
| พื้นที่เทอร์โมสูงสุด | 340 มม2 |
| ความยาวสูงสุดของเทอร์โม | 80 มม |
| จังหวะเทอร์โม | 50 มม |
| ประเภทที่แท้จริง | นิวเมติก |
