รายละเอียดสินค้า:
|
สี: | สีขาว | วัสดุ PCB: | FR4, อลูมิเนียม |
---|---|---|---|
ความหนาของ PCB: | 0.8-3.0มม | ข้อดี: | ตารางคู่ |
ความแม่นยำในการตัด: | ±0.05มม | ขนาด PCB สูงสุด: | 320x320มม |
ลักษณะ: | ตัดด้านบน | ความเร็วตัด: | 1-100 มม./วินาที |
ทำความสะอาด: | ระบบสูญญากาศเสริมบนและล่าง | ชื่อสินค้า: | เครื่องเราเตอร์ PCB Depaneling |
เน้น: | 6KG / Cm2 PCB Depaneling Router Machine,FR4 PCB Depaneling Router,เครื่องตัดบอร์ด CCD PCB |

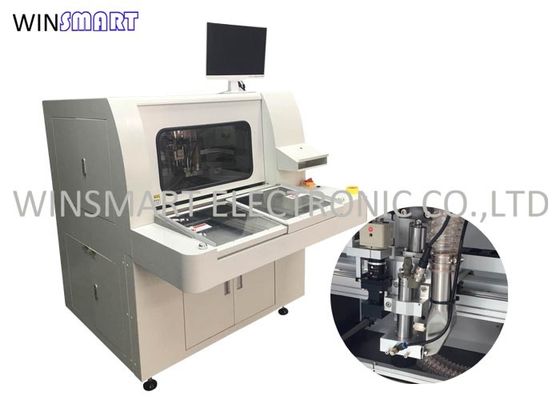

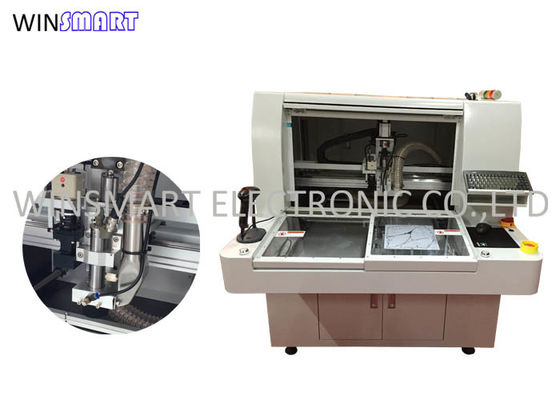

6KG/Cm2 ระบบ CCD ภาพอากาศ Top Vacuum Cleaner PCB Depaneling Router
PCB Depaneling Router เป็นเครื่องมือที่พัฒนาขึ้นที่ออกแบบมาเพื่อ PCB Depaneling ที่แม่นยําและมีประสิทธิภาพมันรวมระบบ CCD ภาพ (ชาร์จ-Coupled อุปกรณ์) สําหรับการปรับตรงแม่นยําและกลไกการทําความสะอาดฝุ่นด้านบนสําหรับการกําจัดขยะเครื่องนี้รับประกันการตัดที่มีคุณภาพสูงและรักษาความสะอาดระหว่างกระบวนการการกําจัด, ทําให้มันเหมาะสมสําหรับสภาพแวดล้อมการผลิต PCB ที่ต้องการ.
ลักษณะของเครื่องกํากับ PCB
รายละเอียดของ PCB Depaneling Router:
โดยรวม | |
ขนาด ((W*D*H) | 1250mm*1650mm*1450mm |
น้ําหนัก | 750 กิโลกรัม |
การเลื่อนความสูง | 60 ~ 110 มม. |
เครื่องควบคุม | |
ประเภทเครื่องยนต์ | ซีรี่ย์ JiaBao |
ความซ้ําที่ตั้ง | 0.001 มิลลิเมตร |
พื้นที่ทํางานแกน ((max) | 650mm*560mm*50mm |
สถานที่ทํางาน | |
การติดตั้ง PCB | มาตรฐาน, การเชี่ยวชาญ |
การบรรจุ/ปลด PCB | คู่มือ |
ขนาด PCB (สูงสุด) | 320*320 มิลลิเมตร |
ความหนา PCB (สูงสุด) | 5 มม |
การติดตั้ง | |
การติดตั้งความแข็งแรง | เครื่องติดตั้งที่กําหนดเอง |
การติดตั้งเครื่องติดตั้ง | เครื่องจักร |
เครื่องยนต์สปินด์ | |
พลัง | 150W |
สปินด์ | 60000 รอบ/นาที |
ป้องกัน | การเย็นด้วยตัวเอง/ลม |
เปลี่ยนเครื่องตัด | การชํานาญ |
ความสามารถในการนําทาง | |
ความเร็วการตัด ((max.) | 80mm/s |
ความเร็วในการขับรถ ((max.) | 2500mm/s |
ความแม่นยําในการตัด | 0.01 มิลลิเมตร |
ระบบสูญเสีย | |
พลังงานระยะว่าง | 3.5KW AC 380V |
วัคิวัม | พลัมป์ |
บริการสาธารณะ | |
พลัง | 2.0KW AC380V |
การอํานวยอากาศ | 4-6KG/cm2 |
โปรแกรม | |
โปรแกรมแก้ไข | สายใน |
การแก้ไขฟังก์ชัน | เส้นเส้น ลายวงศ์ ลายโค้ง |
การเก็บโปรแกรม | HDD |
ระบบการมองเห็น | สี SONE CCD |
เครื่องตัดบดอฟเฟส | AUTO |
การตั้งค่าระยะว่าง | AUTO |
เครื่องตรวจสอบการปฏิบัติงาน | |
ตัวชี้วัด | ตัวชี้วัด สภาพเครื่อง |
การตรวจสอบเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ การใช้การทดสอบเวลา |
ป้องกันเครื่องยนต์ | มีฟังก์ชันป้องกันความร้อนเกิน, ความอ้วนเกิน, ความแรงต่ํา |
การตรวจสอบการบรรทุกมอเตอร์ | มีอัตราการอุดหนุน, เส้นปกติ, ป้องกันความดันต่ําฟังก์ชัน |
เวลาใช้งานของเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ |
สถิติข้อมูล | รูปแบบกระดานแยกแยก การนับแยก วิธีนับที่หลากหลาย |
บันทึกความผิดพลาด | ซอฟต์แวร์อัตโนมัติบันทึกสัญญาณเตือนทั้งหมดความจําของเครื่องจักร |
III ความแม่นยํา | |
ความแม่นยําของแกน | 0.001 มิลลิเมตร |
ความแม่นยําในการตัด | 0.1 มม. |
IV. ความปลอดภัย | |
ป้องกันพื้นที่ทํางาน | ด้วยการป้องกันที่ปิดไว้สี่อัน |
เซ็นเซอร์ประตู | เครื่องตรวจจับสวิทช์ไมโครประตูความปลอดภัยด้านหน้าและด้านหลัง (ไม่จํากัด) |
ปุ่มหยุดความต้องการ |
รายละเอียดของรูเตอร์ PCB Depaneling
การใช้งาน PCB Depaneling Router:
ระบบ Visual CCD Top Vacuum Cleaning PCB Depaneling Router เหมาะสําหรับการใช้งานต่าง ๆ ในอุตสาหกรรมการผลิต PCB รวมถึง:
การบรรจุเครื่อง PCB Depaneling Router:
PCB Depaneling Router คําถามที่พบกันบ่อย:
1.A: ช่วงเวลาใช้งานของบิตการรูติ้งคืออะไร?
Q: 150-300 เมตร
2.A: รุ่นนี้สามารถตัดแผ่น PCB อลูมิเนียมได้หรือไม่?
ถาม: ครับ
3.A: แล้วการตั้งตําแหน่ง PCB?
ถาม: ใช้เจจที่กําหนดเองสําหรับการตั้งตําแหน่ง
4.A: สปินด์สําหรับเครื่องปรับเปลี่ยน PCB ในสายคืออะไร?
Q: เยอรมนี SycoTec 4025
5A: จะบรรจุมันยังไง?
Q: เครื่องทําความสะอาดและเครื่องทําความสะอาดถูกบรรจุไว้ในกล่องไม้แยกกัน หลังจากดูดฝุ่น
6.A: มีการติดตั้งและฝึกอบรมในสถานที่
ถาม: ใช่ครับ
7A: รายละเอียดการจัดส่งของคุณคืออะไร?
Q: เรายอมรับ ex-work, FOB, CIF, DDU, DDP เป็นต้น
