| Brand Name: | Winsmart |
| Model Number: | SMTR09 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| Packaging Details: | กรณีไม้อัด |
| Payment Terms: | T / T, L / C, Wester N Union |
PCBA CNC Routing Machine เครื่องกัด PCB อัตโนมัติอัตโนมัติ
PCBA CNC Routing Machine ข้อดี:
ภาพซูมเข้า X10 ทำให้การตั้งโปรแกรมง่ายขึ้นและเพิ่มความแม่นยำของการตั้งค่าจุด
โต๊ะเลื่อน 2 ตัวให้การเคลื่อนไหวเข้าและออกพร้อมกันเพื่อลดเวลาในการดึงเพื่อให้ได้ผลผลิตที่ดีขึ้น
ระบบออฟเซ็ต AUTO MARK ภาพ CCD สามารถตรวจสอบและจำลองเส้นทางหรือเส้นทางเพื่อลดความผิดพลาดที่ไม่จำเป็นก่อนตัด
PCBA CNC Routing Machine พารามิเตอร์:
| โดยรวม | |
| ขนาด (W * D * H) | 1250 มม. * 1650 มม. * 1450 มม |
| น้ำหนัก | 750 กก |
| ชดเชยความสูง | 60 ~ 110 มม |
| ผู้ปลุกปั่น | |
| ประเภทมอเตอร์ | ชุดเจียเป่า |
| ความสามารถในการทำซ้ำตำแหน่ง | 0.001 มม |
| พื้นที่ทำงานของแกน (สูงสุด) | 650 มม. * 560 มม. * 50 มม |
| สถานีงาน | |
| การตรึง PCB | มาตรฐานความเชี่ยวชาญ |
| กำลังโหลด / ขนถ่าย PCB | คู่มือ |
| ขนาด PCB (สูงสุด) | 320 * 320 มม |
| PCB หนา (สูงสุด) | 5 มม |
| Fixturing | |
| การตรึงความแข็งแกร่ง | ปรับแต่งให้ติดตั้ง |
| Fixturing การตรึง | เครื่องจักร |
| มอเตอร์แกน | |
| อำนาจ | 150W |
| แกนหมุน | 60000rpm / นาที |
| ป้องกัน | ระบายความร้อนด้วยตัวเอง / ลม |
| เปลี่ยนคัตเตอร์ | ความเชี่ยวชาญ |
| ความสามารถในการกำหนดเส้นทาง | |
| ความเร็วในการตัด (สูงสุด) | 80 มม. / วินาที |
| ความเร็วในการขับขี่ (สูงสุด) | 2500 มม. / วินาที |
| ความแม่นยำในการตัด | 0.01 มม |
| ระบบสุญญากาศ | |
| พลังสุญญากาศ | 3.5KW AC 380V |
| เครื่องดูดฝุ่น | ลูกดิ่ง |
| ยูทิลิตี้ | |
| อำนาจ | 2.0 กิโลวัตต์ AC380V |
| แหล่งจ่ายอากาศ | 4-6KG / ซม. 2 |
| การเขียนโปรแกรม | |
| โปรแกรมแก้ไข | อินไลน์ |
| แก้ไขฟังก์ชั่น | เส้นโค้งวงเวียนเส้นโค้งตัวยู |
| การจัดเก็บโปรแกรม | HDD |
| ระบบการมองเห็น | CCD สี SONE |
| เครื่องตัดมิลลิ่งชดเชย | อัตโนมัติ |
| การตั้งค่าสูญญากาศ | อัตโนมัติ |
| จอภาพการทำงาน | |
| ตัวบ่งชี้ | สถานะเครื่อง Iindicator |
| ตรวจสอบเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติการใช้การทดสอบเวลา |
| มอเตอร์ป้องกัน | มีฟังก์ชั่นป้องกันความร้อนสูงเกินพิกัดแรงดันไฟฟ้าต่ำ |
| มอเตอร์มากกว่าการตรวจสอบการโหลด | มี Overload สายเป็นเรื่องปกติฟังก์ชั่นการป้องกันแรงดันไฟฟ้าต่ำ |
| เวลาใช้งานของเครื่องมือ | อายุการใช้งานเครื่องมือตรวจจับอัตโนมัติ |
| สถิติข้อมูล | แบบจำลองบอร์ดแยกการนับแยกวิธีการนับที่หลากหลาย |
| บันทึกข้อผิดพลาด | ซอฟต์แวร์จะบันทึกหน่วยความจำสัญญาณเตือนทั้งหมดของเครื่องโดยอัตโนมัติ |
| สาม.ความถูกต้อง | |
| ความแม่นยำของแกน | 0.001 มม |
| ความแม่นยำในการตัด | 0.1 มม |
| IV.ความปลอดภัย | |
| พื้นที่ทำงานป้องกัน | ด้วยการป้องกันที่ปิดสนิทสี่แบบ |
| เซ็นเซอร์ประตู | เซ็นเซอร์ไมโครสวิตช์ที่ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม) |
| ปุ่มหยุด Exigency |

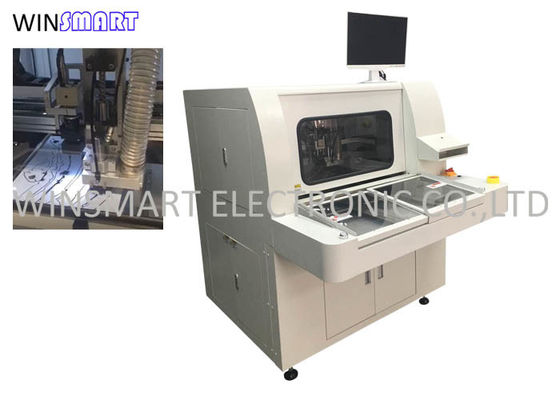

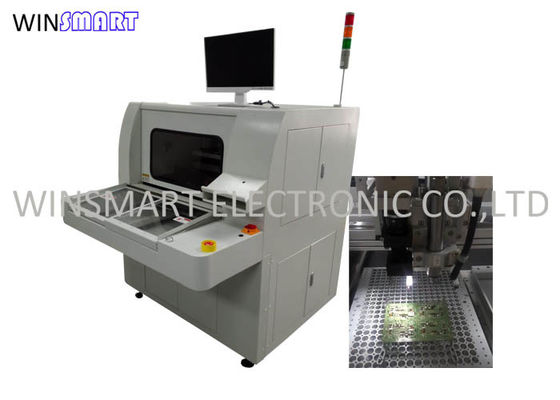

จอแสดงผล PCBA CNC Routing Machine:
PCBA CNC Routing Machine ประกอบด้วย:
เครื่องดูดฝุ่น x 1 ชิ้น
แกน SycoTec x 1 ชิ้น
เส้นทางบิต x 10 ชิ้น
คู่มือการใช้งาน x 1 ชิ้น
วิดีโอการทำงาน
|
