รายละเอียดสินค้า:
|
ปริมาณการติดตั้ง: | 2 | วัสดุ PCB: | FR4 อลูมิเนียม |
---|---|---|---|
ความหนา PCB: | 0.8-3.0mm | ใบสมัคร: | แผงแท็บ PCBA |
ความแม่นยำในการตัด: | ± 0.05mm | ขนาด PCB สูงสุด: | 300x350 มม |
บิตการเราต์: | เส้นผ่านศูนย์กลาง 0.8-2.5 มม | การประกัน: | 2 ปี |
การติดตั้งในสถานที่: | ใช่ | ชื่อผลิตภัณฑ์: | เราเตอร์ PCB |
เน้น: | เครื่องเราเตอร์ PCB แบบกำหนดเส้นทาง 0.8 มม.,เครื่องเราเตอร์ IPC PCB อุตสาหกรรม,เครื่องตัด PCB 0.01 มม |

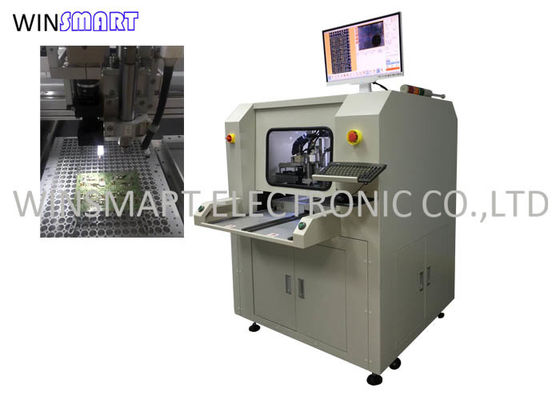

เครื่องเราเตอร์ PCB อัตโนมัติสำหรับการตัดความเร็วสูงและความแม่นยำ
PCB router depanel ที่มีระบบควบคุมความแม่นยำสูงสามารถเคลื่อนที่ได้อย่างรวดเร็วเพื่อตัดหรือแยกแผงวงจรพิมพ์ PCB เพิ่มผลผลิตในขณะที่รักษาความแม่นยำสูง
มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเครื่องจักรกลการผลิตผลิตภัณฑ์อิเล็กทรอนิกส์เครื่องจักร
พารามิเตอร์เครื่องเราเตอร์ PCB อัตโนมัติ:
เครื่องเราเตอร์ | |
ความเร็วในการตัด X / Y | 0 ~ 100 มม. / วินาที |
ความแม่นยำในการทำซ้ำ | ± 0.01 มม |
โหมดควบคุม X / Y1 / Y2 / Z | IPC อุตสาหกรรมและพีซี |
โหมดขับเคลื่อน X / Y1 / Y2 / Z | มอเตอร์เซอร์โว AC |
การดำเนินการและการจัดเก็บข้อมูล | พีซี |
ความแม่นยำในการตัด | ± 0.05 มม |
ความเร็วแกน | 60000 รอบต่อนาที (เยอรมนี KKAVO) |
พาวเวอร์ซัพพลาย | 220 โวลต์ / 110 โวลต์ |
ความดันอากาศ | 4.5 กก. / ซม. 2 |
อัตราพลังงาน | 1.8 กิโลวัตต์ |
เครื่องดูดฝุ่น | |
โหมด | ขึ้นหรือลงล่าง |
พาวเวอร์ซัพพลาย | 380V |
ขึ้นมิติที่สะอาดขึ้น | L650 * W400 * H1350 มม |
มิติทำความสะอาดด้านล่าง | L665 * W635 * H1650 มม |
พื้นที่ทำงานของเครื่องเราเตอร์ PCB อัตโนมัติ:
โต๊ะทำงาน | หมายเลขรุ่น | คำอธิบาย | พื้นที่ทำงาน | ขนาดเครื่อง (มม.) | น้ำหนักเครื่อง (กก.) |
คู่ | SMTR05 | มาตรฐาน | 300x350 มม | 1382x1056x1500 | 840 |
คู่ | SMTR05 | ใหญ่ขึ้น | 500x500 มม | 1682x1356x1500 | 940 |

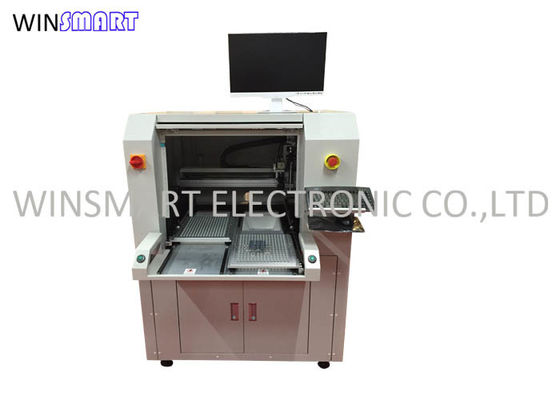

เครื่องเราเตอร์ PCB อัตโนมัติสองตาราง:
เครื่องเราเตอร์ PCB อัตโนมัติประกอบด้วย:
เครื่องดูดฝุ่น
แกนเส้นทาง
มอเตอร์และระบบขับเคลื่อน 4 ขั้นตอน
หัวกัด 10 ชิ้น
รับประกันอะไหล่ 1 ปี
เครื่องเราเตอร์ PCB อัตโนมัติบรรจุภัณฑ์:
