รายละเอียดสินค้า:
|
รูปแบบเอกสาร: | DXF, GBR | เส้นตรง: | 20um |
---|---|---|---|
ช่วงการสแกน: | 40x40 มม | ตารางการแข่งขัน: | ที่กำหนดเอง |
ทำงานชั่วคราว: | 25 องศาเซลเซียส | ชื่อ: | เลเซอร์ PCB Depaneling |
เน้น: | กล้อง CCD เลเซอร์เครื่อง Depanelization PCB,Microvia Drilling PCB Laser Depanelizer,CCD Camera PCB Laser Depanelizer |

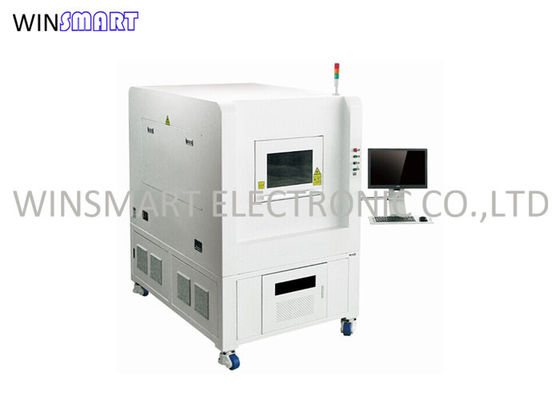

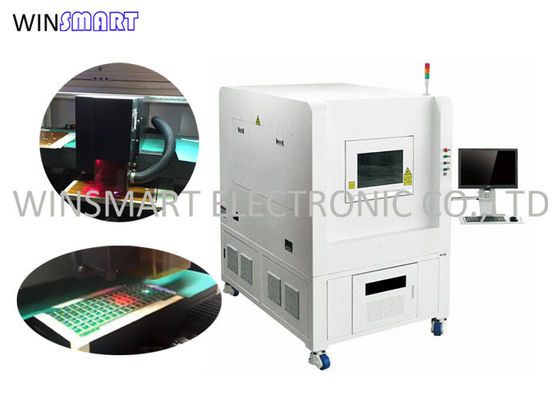

เครื่องเลเซอร์ Depaneling ของกล้อง CCD PCB Laser Depanelizer
การใช้งานเลเซอร์ UV ทั่วไป:
1. การถอด PCB แบบยืดหยุ่นและแบบแข็ง
2. ครอบคลุมการตัดชั้น
3. ตัดเซรามิกที่เผาแล้วและไม่ใช้
4. การขุดเจาะ Microvia
5. Skiving (การกำจัดชั้นปก)
6. การสร้างกระเป๋า
ข้อดีของเทคโนโลยีเลเซอร์:
เมื่อเทียบกับเครื่องมือทั่วไปการประมวลผลด้วยเลเซอร์มีข้อดีที่น่าสนใจมากมาย
1. กระบวนการเลเซอร์ได้รับการควบคุมโดยซอฟต์แวร์อย่างสมบูรณ์วัสดุที่แตกต่างกันหรือรูปทรงการตัดสามารถนำมาพิจารณาได้อย่างง่ายดายโดยการปรับพารามิเตอร์การประมวลผลและเส้นทางเลเซอร์นอกจากนี้ยังไม่จำเป็นต้องคำนึงถึงเวลาในการติดตั้งใหม่ในระหว่างการเปลี่ยนแปลงการผลิต
2. ไม่มีความเค้นเชิงกลหรือความร้อนที่เห็นได้เกิดขึ้นผลิตภัณฑ์ระเหยถูกสกัดโดยการดูดโดยตรงที่ช่องตัดแม้แต่วัสดุพิมพ์ที่บอบบางก็สามารถประมวลผลได้อย่างแม่นยำ
3. ลำแสงเลเซอร์ต้องการช่องตัดเพียงไม่กี่ asmดังนั้นจึงสามารถวางส่วนประกอบเพิ่มเติมบนแผงควบคุมได้
4. ซอฟต์แวร์ระบบสร้างความแตกต่างระหว่างการผลิตและกระบวนการตั้งค่าซึ่งช่วยลดอินสแตนซ์ของการทำงานที่ผิดพลาดได้อย่างมาก
สเปค:
เลเซอร์ | Q-Switched ไดโอดปั๊มเลเซอร์ยูวีโซลิดสเตตทั้งหมด |
ความยาวคลื่นเลเซอร์ | 355 นาโนเมตร |
แหล่งกำเนิดแสงเลเซอร์ | Optowave UV 15W @ 30KHz |
ความแม่นยำในการวางตำแหน่งของโต๊ะทำงานของ Linear Motor | ±2μm |
ความแม่นยำในการทำซ้ำของโต๊ะทำงานของ Linear Motor | ±1μm |
สนามทำงานที่มีประสิทธิภาพ | 460mmx460mm (ปรับแต่งได้) |
ความเร็วในการสแกน | 2500mm / s (สูงสุด) |
สาขาการทำงาน | 40 มม. 40 มม |
การผลิต:
