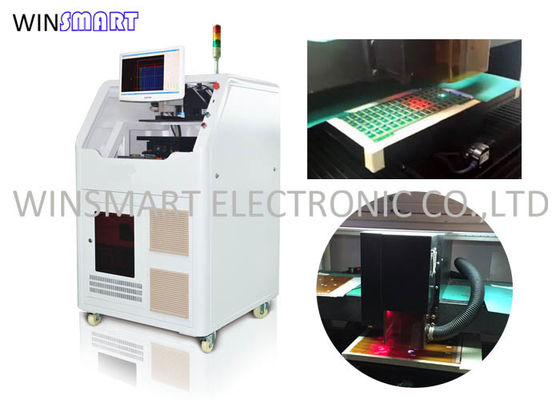

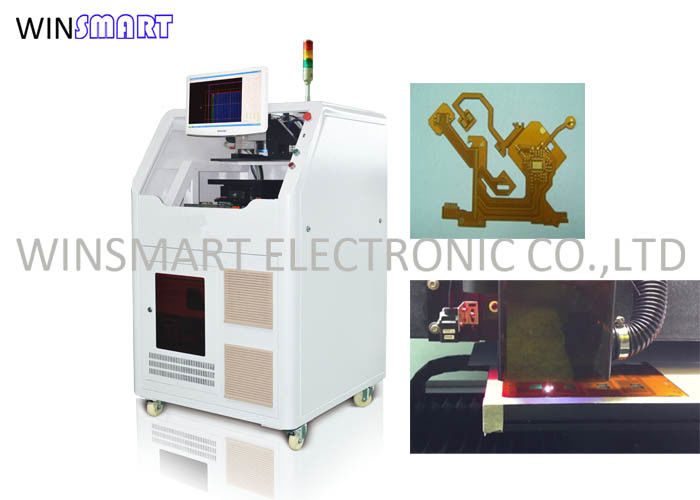

เครื่องตัดแผ่น PCB ด้วยเลเซอร์ขนาดเล็ก ทําการตัดที่สะอาดและไม่เป็นรอย

การถอดแผ่นเลเซอร์ UV คําอธิบาย

UV laser depaneling เป็นวิธีการที่แม่นยําและมีประสิทธิภาพที่ใช้ในอุตสาหกรรมผลิตอิเล็กทรอนิกส์เพื่อแยกพับพวงจร (PCB) หรือแพนเนลเป็นหน่วยส่วนตัวมันใช้แสงเลเซอร์อัลตราไวโอเล็ต (UV) ความเข้มข้นสูง เพื่อตัดหรือระเหยวัสดุอย่างคัดเลือกตามเส้นทางการตัดที่กําหนดไว้ล่วงหน้า, สร้างการแยกที่สะอาดและแม่นยํา

นี่คือการอธิบายขั้นตอนของกระบวนการ UV laser depaneeling:

1. การเตรียมแผ่น: แผ่น PCB ซึ่งมีหลาย PCBs หรือวงจรถูกบรรจุลงบนเครื่อง UV แลเซอร์หรือกลไกการจัดอันดับอื่น ๆ เพื่อให้มั่นคงระหว่างกระบวนการตัด.

2. กําหนดปริมาตรการตัด: ผู้ประกอบการกําหนดปริมาตรการตัด, ซึ่งรวมถึงเส้นทางการตัด, ความเร็ว, พลังงาน, และความสนใจเลเซอร์, โดยອີງໃສ່ความต้องการเฉพาะของการออกแบบ PCB และวัสดุ.

3. ระบบการสอดคล้องและการมองเห็น: เครื่องตัดสีเลเซอร์ UV บางเครื่องมีระบบการมองเห็นหรือกล้องในการหาจุดหมายหมายหมายหมายหมายหรือจุดจดทะเบียนบนแผ่นด้วยความละเอียดนี้ช่วยให้สอดคล้องเส้นทางการตัดกับการวางแผน PCB, รับประกันการแยกที่แม่นยําและคงที่

4. การตัดด้วยเลเซอร์: แสงเลเซอร์ยูวีถูกกํากับไปยังพื้นที่เป้าหมายของ PCB ตลอดเส้นทางการตัดที่กําหนดไว้ล่วงหน้า. เลเซอร์พลังงานสูงปฏิสัมพันธ์กับวัสดุ, ทําให้มันระเหยหรือตัด.ความร้อนที่เกิดขึ้นในพื้นที่ที่เข้มข้นที่เกิดจากรังสีเลเซอร์จะกําจัดวัสดุชั้นต่อชั้น, สร้างการแยกที่สะอาดและแม่นยําโดยไม่ทําให้เกิดความเสียหายทางความร้อนต่อองค์ประกอบ PCB ใกล้เคียง

5. การติดตามในเวลาจริง: เครื่องตัดเลเซอร์ UV ที่มีความทันสมัยอาจมีระบบติดตามในเวลาจริงเพื่อตรวจจับและปรับการเปลี่ยนแปลงหรือความผิดปกติใด ๆ ระหว่างกระบวนการตัดระบบการติดตามเหล่านี้รับประกันความแม่นยําและคุณภาพของการดําเนินการ.

6. การกําจัดขยะ: ในขณะที่เลเซอร์ตัดผ่านวัสดุ วัสดุขยะ (เช่นฝุ่น PCB หรืออนุภาคที่ระเหย) โดยทั่วไปจะถูกกําจัดผ่านระบบระบายอากาศหรือช่องดูดนี้ ช่วย รักษา สภาพแวดล้อม การ ทํางาน ที่ สะอาด และ ป้องกัน บังคับ จาก การ ปก ป้อง การ ตัด ต่อไป.

7. การตรวจสอบและการควบคุมคุณภาพ: หลังจากกระบวนการกําจัด PCB แต่ละชิ้นจะถูกตรวจสอบความบกพร่องใด ๆ เช่น การตัดที่ไม่สมบูรณ์แบบ, การบุกหรือความเสียหายมาตรการควบคุมคุณภาพให้แน่ใจว่า PCB ที่แยกแยกตรงกับรายละเอียดที่ต้องการและไม่มีความผิดพลาดทางโครงสร้างหรือไฟฟ้า.

ข้อดีของการถอดแผ่นไฟฟ้าด้วยเลเซอร์ UV:

การผสมผสานเลเซอร์ UV มีข้อดีหลายอย่างต่อวิธีการผสมผสานแบบดั้งเดิม

• ความละเอียดและความแม่นยํา: แสงเลเซอร์ยูวีที่เน้นสามารถให้ความละเอียดระดับไมครอน, ทําให้การตัดรูปแบบที่ซับซ้อนและความอดทนที่แน่น.การลดความเสี่ยงของการเสียหายขององค์ประกอบ PCB หรือร่องรอย.

• ความเครียดในการตัดที่ต่ําสุด: การตัดเลเซอร์ UV ผลิตพื้นที่ที่ได้รับผลกระทบจากความร้อนอย่างน้อย ลดความเสี่ยงของการเครียดทางความร้อนหรือความเสียหายขององค์ประกอบอิเล็กทรอนิกส์ที่ nhạy cảmมันเหมาะสําหรับการตัดวัสดุอ่อนโยนหรือความร้อน.

• ความยืดหยุ่น: UV laser depaneling สามารถจัดการกับวัสดุ PCB หลากหลายประเภท รวมถึงบอร์ดที่แข็งแรง, ฟล็กซ์, และฟล็กซ์แข็งแรง. มันเหมาะสําหรับการออกแบบ PCB ที่ซับซ้อนที่มีรูปร่างที่ซับซ้อนหรือรูปร่างไม่เรียบร้อย

• อุปกรณ์หรือเครื่องติดตั้งขั้นต่ํา: ไม่เหมือนกับวิธีการติดตั้งเครื่องจักรกล, inline UV laser การติดตั้งไม่ต้องการเครื่องมือหรือเครื่องติดตั้งทางกายภาพ.มันให้ความยืดหยุ่นมากขึ้น และลดเวลาและค่าใช้จ่ายในการตั้ง.

• การลดขยะวัสดุ: การลดขยะด้วยเลเซอร์ UV ทําให้มีขยะและความกว้างของขยะที่น้อยที่สุด, ปรับปรุงการใช้งานวัสดุและลดต้นทุนการผลิตโดยรวม

การแยกเลเซอร์ UV เป็นเทคนิคที่น่าเชื่อถือและมีประสิทธิภาพที่ทําให้การแยก PCBs ในอุปกรณ์อิเล็กทรอนิกส์มีความแม่นยําและสะอาดและความหลากหลายทําให้มันเป็นตัวเลือกที่ชอบสําหรับกระบวนการประกอบ PCB คุณภาพสูง.

รายละเอียดการถอดแผ่นเลเซอร์ UV:

วัสดุการแปรรูปที่เหมาะสม

บอร์ดวงจรยืดหยุ่น บอร์ดวงจรแข็ง การประมวลผลบอร์ดวงจรยืดหยุ่น

องค์ประกอบการประมวลผล sub-board ของบอร์ดวงจรที่แข็งแกร่งและยืดหยุ่นถูกติดตั้ง

ผนังทองแดงบาง ผนังติดต่อความดัน (PSA) ฟิล์มอะคริลิค ฟิล์มเคลือบโพลีไมด์

ความหนาของ 0.6 มิลลิเมตรหรือต่ํากว่า การตัดเซรามิคความแม่นยํา, การตัดเป็นชิ้น; การตัดของวัสดุพื้นฐาน (ซิลิคอน, เซรามิค, แก้ว, ฯลฯ)

การเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะ

โพลีเมอร์: โพลีไมด์, โพลีคาร์บอเนต, โพลีเมธีลเมธาครีเลต, FR-4, PP เป็นต้น

ฟิล์มใช้งาน: ทองคํา, เงิน, ทองแดง, ไทเทเนียม, อลูมิเนียม, โครเมียม, ITO, ซิลิคอน, ซิลิคอนโพลีคริสตัลลิน, ซิลิคอนออมฟ์ และโอกไซด์โลหะ

วัสดุที่แตกง่าย: ซิลิคอนโมโนคริสตัล, ซิลิคอนโพลิกริสตัล, เซรามิคและซาฟฟี่

รายละเอียดของเครื่องตัดแผ่นด้วยเลเซอร์:

FAQ:

คําถาม: PCB แบบไหนที่ใช้ได้ในเครื่องนี้?

A: แผ่น FPC และ FR4 ครอบคลุม v score และ tab board

ถาม: หัวเลเซอร์ของเครื่องคืออะไร?

เราใช้เลเซอร์ออปโตเวฟสหรัฐอเมริกา

Q: คุณให้แหล่งเลเซอร์แบบไหน?

A: สีเขียว CO2, UV และ picosecond

Q: ความเร็วในการตัดคืออะไร?

A: มันขึ้นอยู่กับวัสดุ PCB ความหนาและความต้องการผลการตัด

ถาม: มันทําให้ฝุ่นในระหว่างการตัดหรือไม่

A: ไม่มีฝุ่น แต่ควัน เครื่องมาพร้อมกับระบบออกและน้ําเย็น
