รายละเอียดสินค้า:
|
| ความแม่นยำในการตัด: | ±5μm | ทำงานชั่วคราว: | 25 ℃ |
|---|---|---|---|
| พื้นที่ทำงาน: | 300x300mm | ตารางการแข่งขัน: | ที่กำหนดเอง |
| เลเซอร์ยี่ห้อ: | Optowave | ชื่อ: | เครื่องตัดเลเซอร์ PCB |
| แสงสูง: | V Score Laser PCB Depaneling Machine,FPC Laser PCB Depaneling Machine,Water Cooled Laser Depaneling Machine |
||

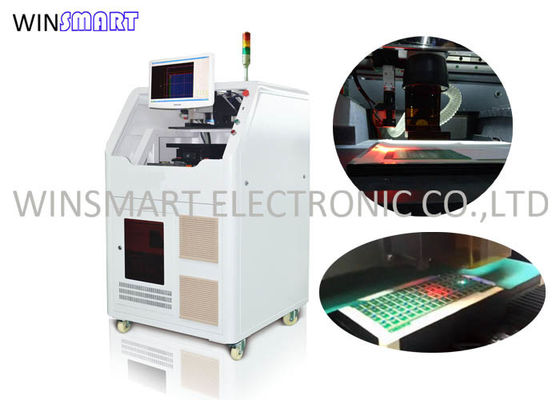

เครื่องตัดเลเซอร์ PCB Laser Depaneling of Assembled PCBs / FPCs
คำถามที่พบบ่อย:
ถาม: PCB ชนิดใดที่สามารถใช้งานได้กับเครื่องนี้?
A: แผง FPC และ FR4 ครอบคลุมคะแนน v และแผงแท็บ
ถาม: หัวเลเซอร์ของเครื่องคืออะไร?
ตอบ: เราใช้เลเซอร์ Optowave ของสหรัฐอเมริกา
ถาม: คุณจัดหาแหล่งเลเซอร์ประเภทใด
ตอบ: สีเขียว CO2 UV และ picosecond
ถาม: ความเร็วในการตัดคืออะไร?
ตอบ: ขึ้นอยู่กับวัสดุ PCB ความหนาและข้อกำหนดผลการตัด
ถาม: ทำให้เกิดฝุ่นระหว่างการตัดไหม
A: ไม่มีฝุ่น แต่ควันเครื่องมาพร้อมระบบไอเสียและเครื่องทำน้ำเย็น
ข้อดีของเครื่องตัดเลเซอร์ PCB:
1. ไม่มีความเครียดเชิงกล
2. ลดต้นทุนเครื่องมือ
3. คุณภาพของการตัดที่สูงขึ้น
4. ไม่มีวัสดุสิ้นเปลือง
5. ความเก่งกาจด้านการออกแบบ - การเปลี่ยนแปลงซอฟต์แวร์อย่างง่ายทำให้สามารถเปลี่ยนแปลงแอปพลิเคชันได้
6. ใช้ได้กับทุกพื้นผิว - เทฟลอนเซรามิกอลูมิเนียมทองเหลืองและทองแดง
รายละเอียดเครื่องตัดเลเซอร์ PCB:
| เลเซอร์ | Q-Switched ไดโอดปั๊มเลเซอร์ยูวีโซลิดสเตตทั้งหมด |
| ความยาวคลื่นเลเซอร์ | 355 นาโนเมตร |
| แหล่งกำเนิดแสงเลเซอร์ | Optowave UV 15W @ 30KHz |
| ความแม่นยำในการวางตำแหน่งของโต๊ะทำงานของ Linear Motor | ±2μm |
| ความแม่นยำในการทำซ้ำของโต๊ะทำงานของ Linear Motor | ±1μm |
| สนามทำงานที่มีประสิทธิภาพ | 300 มม. x 300 มม. (ปรับแต่งได้) |
| ความเร็วในการสแกน | 2500mm / s (สูงสุด) |
| สาขาการทำงาน | 40 มม. 40 มม |
เครื่องตัดเลเซอร์ PCB วัสดุตัด
1. แผงวงจรแบบยืดหยุ่นแผงวงจรแข็งการประมวลผลบอร์ดย่อยของแผงวงจรแบบยืดหยุ่น
2. ติดตั้งส่วนประกอบการประมวลผลแผงวงจรย่อยที่แข็งและยืดหยุ่นได้
3. ฟอยล์ทองแดงบางแผ่นกาวไวต่อแรงกด (PSA) ฟิล์มอะคริลิกฟิล์มเคลือบโพลีอิไมด์
4. ความหนา 0.6 มม. หรือน้อยกว่าการตัดเซรามิกที่มีความแม่นยำ dicing;ความหลากหลายของการตัดวัสดุฐาน (ซิลิกอนเซรามิกแก้ว ฯลฯ )
5. การแกะสลักที่มีความแม่นยำในการขึ้นรูปฟิล์มที่ใช้งานได้หลากหลายฟิล์มอินทรีย์และการตัดที่มีความแม่นยำอื่น ๆ
6. พอลิเมอร์: โพลีอิไมด์โพลีคาร์บอเนตโพลีเมธิลเมทาคริเลต FR-4 PP ฯลฯ
7. ฟิล์มที่ใช้งานได้: ทอง, เงิน, ทองแดง, ไทเทเนียม, อลูมิเนียม, โครเมียม, ITO, ซิลิกอน, ซิลิกอนโพลีคริสตัลลีน, ซิลิกอนอสัณฐานและออกไซด์ของโลหะ
8. วัสดุเปราะ: ซิลิกอนโมโนคริสตัลไลน์ซิลิคอนโพลีคริสตัลไลน์เซรามิกและแซฟไฟร์

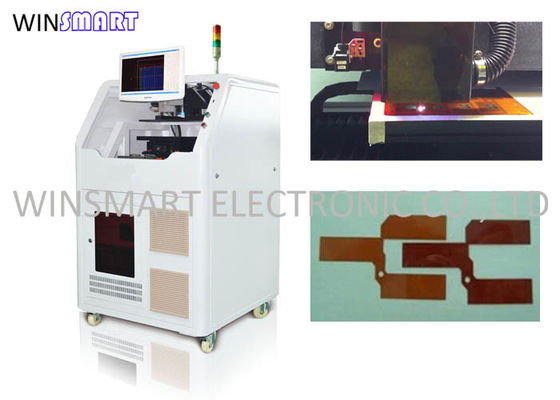

เครื่องตัดเลเซอร์ PCB ผลการตัด:
