| Brand Name: | Winsmart |
| Model Number: | SMTL460 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-150K/set |
| Packaging Details: | กรณีไม้อัด |
| Payment Terms: | L / C, T / T, Wester N Union |

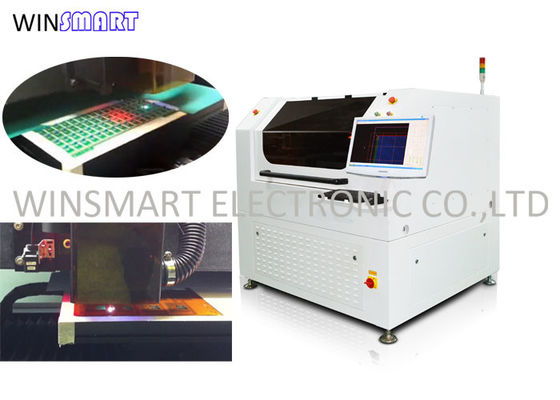

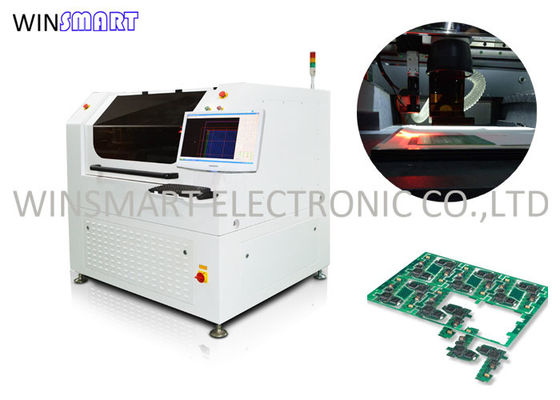

เครื่อง PCB Depaneler SMT สำหรับการตัดด้วยเลเซอร์แผงวงจรพิมพ์
ข้อดีของเครื่องตัดเลเซอร์ PCB:
1. กระบวนการเลเซอร์ได้รับการควบคุมโดยซอฟต์แวร์อย่างสมบูรณ์วัสดุที่แตกต่างกันหรือรูปทรงการตัดสามารถนำมาพิจารณาได้อย่างง่ายดายโดยการปรับพารามิเตอร์การประมวลผลและเส้นทางเลเซอร์นอกจากนี้ยังไม่จำเป็นต้องคำนึงถึงเวลาในการติดตั้งใหม่ในระหว่างการเปลี่ยนแปลงการผลิต
2. ไม่มีความเค้นเชิงกลหรือความร้อนที่เห็นได้เกิดขึ้นผลิตภัณฑ์ระเหยถูกสกัดโดยการดูดโดยตรงที่ช่องตัดแม้แต่วัสดุพิมพ์ที่บอบบางก็สามารถประมวลผลได้อย่างแม่นยำ
3. ลำแสงเลเซอร์ต้องการช่องตัดเพียงไม่กี่ asmดังนั้นจึงสามารถวางส่วนประกอบเพิ่มเติมบนแผงควบคุมได้
4. ซอฟต์แวร์ระบบสร้างความแตกต่างระหว่างการผลิตและกระบวนการตั้งค่าซึ่งช่วยลดอินสแตนซ์ของการทำงานที่ผิดพลาดได้อย่างมาก
รายละเอียดเครื่องตัดเลเซอร์ PCB:
| เลเซอร์ | Q-Switched ไดโอดปั๊มเลเซอร์ยูวีโซลิดสเตตทั้งหมด |
| ความยาวคลื่นเลเซอร์ | 355 นาโนเมตร |
| แหล่งกำเนิดแสงเลเซอร์ | Optowave UV 15W @ 30KHz |
| ความแม่นยำในการวางตำแหน่งของโต๊ะทำงานของ Linear Motor | ±2μm |
| ความแม่นยำในการทำซ้ำของโต๊ะทำงานของ Linear Motor | ±1μm |
| สนามทำงานที่มีประสิทธิภาพ | 460mmx460mm (ปรับแต่งได้) |
| ความเร็วในการสแกน | 2500mm / s (สูงสุด) |
| สาขาการทำงาน | 40 มม. 40 มม |
หลักการทำงานของเครื่องตัดเลเซอร์ PCB:
การแสดงผลการประชุมเชิงปฏิบัติการเครื่องตัดเลเซอร์ PCB:
คำถามที่พบบ่อย:
ถาม: PCB ชนิดใดที่สามารถใช้งานได้กับเครื่องนี้?
A: แผง FPC และ FR4 ครอบคลุมคะแนน v และแผงแท็บ
ถาม: หัวเลเซอร์ของเครื่องคืออะไร?
ตอบ: เราใช้เลเซอร์ Optowave ของสหรัฐอเมริกา
ถาม: คุณจัดหาแหล่งเลเซอร์ประเภทใด
ตอบ: สีเขียว CO2 UV และ picosecond
ถาม: ความเร็วในการตัดคืออะไร?
ตอบ: ขึ้นอยู่กับวัสดุ PCB ความหนาและข้อกำหนดผลการตัด
ถาม: ทำให้เกิดฝุ่นระหว่างการตัดไหม
A: ไม่มีฝุ่น แต่ควันเครื่องมาพร้อมระบบไอเสียและเครื่องทำน้ำเย็น
|
|
| Brand Name: | Winsmart |
| Model Number: | SMTL460 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-150K/set |
| Packaging Details: | กรณีไม้อัด |
| Payment Terms: | L / C, T / T, Wester N Union |
เครื่อง PCB Depaneler SMT สำหรับการตัดด้วยเลเซอร์แผงวงจรพิมพ์
ข้อดีของเครื่องตัดเลเซอร์ PCB:
1. กระบวนการเลเซอร์ได้รับการควบคุมโดยซอฟต์แวร์อย่างสมบูรณ์วัสดุที่แตกต่างกันหรือรูปทรงการตัดสามารถนำมาพิจารณาได้อย่างง่ายดายโดยการปรับพารามิเตอร์การประมวลผลและเส้นทางเลเซอร์นอกจากนี้ยังไม่จำเป็นต้องคำนึงถึงเวลาในการติดตั้งใหม่ในระหว่างการเปลี่ยนแปลงการผลิต
2. ไม่มีความเค้นเชิงกลหรือความร้อนที่เห็นได้เกิดขึ้นผลิตภัณฑ์ระเหยถูกสกัดโดยการดูดโดยตรงที่ช่องตัดแม้แต่วัสดุพิมพ์ที่บอบบางก็สามารถประมวลผลได้อย่างแม่นยำ
3. ลำแสงเลเซอร์ต้องการช่องตัดเพียงไม่กี่ asmดังนั้นจึงสามารถวางส่วนประกอบเพิ่มเติมบนแผงควบคุมได้
4. ซอฟต์แวร์ระบบสร้างความแตกต่างระหว่างการผลิตและกระบวนการตั้งค่าซึ่งช่วยลดอินสแตนซ์ของการทำงานที่ผิดพลาดได้อย่างมาก
รายละเอียดเครื่องตัดเลเซอร์ PCB:
| เลเซอร์ | Q-Switched ไดโอดปั๊มเลเซอร์ยูวีโซลิดสเตตทั้งหมด |
| ความยาวคลื่นเลเซอร์ | 355 นาโนเมตร |
| แหล่งกำเนิดแสงเลเซอร์ | Optowave UV 15W @ 30KHz |
| ความแม่นยำในการวางตำแหน่งของโต๊ะทำงานของ Linear Motor | ±2μm |
| ความแม่นยำในการทำซ้ำของโต๊ะทำงานของ Linear Motor | ±1μm |
| สนามทำงานที่มีประสิทธิภาพ | 460mmx460mm (ปรับแต่งได้) |
| ความเร็วในการสแกน | 2500mm / s (สูงสุด) |
| สาขาการทำงาน | 40 มม. 40 มม |
หลักการทำงานของเครื่องตัดเลเซอร์ PCB:
การแสดงผลการประชุมเชิงปฏิบัติการเครื่องตัดเลเซอร์ PCB:
คำถามที่พบบ่อย:
ถาม: PCB ชนิดใดที่สามารถใช้งานได้กับเครื่องนี้?
A: แผง FPC และ FR4 ครอบคลุมคะแนน v และแผงแท็บ
ถาม: หัวเลเซอร์ของเครื่องคืออะไร?
ตอบ: เราใช้เลเซอร์ Optowave ของสหรัฐอเมริกา
ถาม: คุณจัดหาแหล่งเลเซอร์ประเภทใด
ตอบ: สีเขียว CO2 UV และ picosecond
ถาม: ความเร็วในการตัดคืออะไร?
ตอบ: ขึ้นอยู่กับวัสดุ PCB ความหนาและข้อกำหนดผลการตัด
ถาม: ทำให้เกิดฝุ่นระหว่างการตัดไหม
A: ไม่มีฝุ่น แต่ควันเครื่องมาพร้อมระบบไอเสียและเครื่องทำน้ำเย็น
