| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTS11 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-10000/Set |
| รายละเอียดบรรจุภัณฑ์: | กรณีไม้อัด |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |

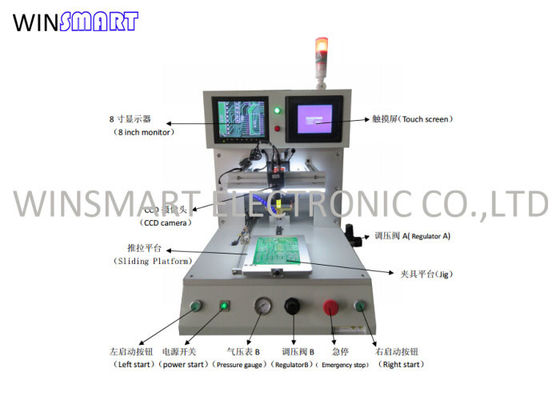

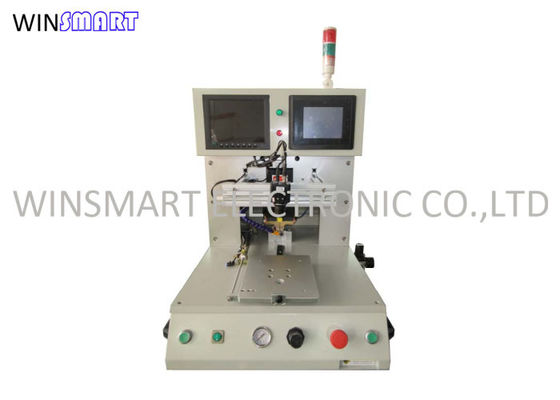

เครื่องเชื่อมแบบพัลส์ความร้อน FFC to PCB Hot Bar อุปกรณ์บัดกรี
เครื่องเชื่อมแบบพัลส์ความร้อนหลักการ:
แหล่งจ่ายพลังงานแถบร้อนให้กระแสเพื่อให้ความร้อนแก่เทอร์โมไดส์ซึ่งมีความต้านทานสูง เช่น W, Mo, Tiอุณหภูมิจะเพิ่มขึ้นเป็นค่าหนึ่งเพื่อหลอม TIN และตัวประสาน เมื่ออุณหภูมิลดลง ชิ้นงานจะเชื่อมต่อด้วย TINแรงดันทำงานตลอดกระบวนการและอุณหภูมิได้รับการควบคุมอย่างแม่นยำโดยแหล่งจ่ายไฟอินเวอร์เตอร์ IGBT
คุณสมบัติเครื่องเชื่อมแบบพัลส์ความร้อน:
1. ตามผลิตภัณฑ์ต่าง ๆ อุณหภูมิเสริมที่คุณเลือก
2. หัววัดอุณหภูมิวัสดุที่ไม่ซ้ำกัน ให้ความดันเฉลี่ย
3. มีฟังก์ชั่นดูดฝุ่น ง่ายต่อการปรับและจัดตำแหน่ง
4. อุณหภูมิ NC ชัดเจนและความแม่นยำสูง
5. ด้วยเครื่องวัดความดันแบบดิจิตอลสามารถตั้งค่าช่วงความดันได้
6. การควบคุมไมโครคอมพิวเตอร์มีความแม่นยำสูงและมีเสถียรภาพ
7. เส้นโค้งที่ตั้งโปรแกรมได้รวมถึงอุณหภูมิการบัดกรีก่อนการให้ความร้อนและการรีโฟลว์
8. เหมาะสำหรับทุกชนิดของความหนาแน่นสูง TAB, TCP และแรงดันเชื่อม FPC, FFC และ PCB บัดกรีแรงดัน.
9. การควบคุม PID ที่แม่นยำ, มุมเฟสแทนที่ไดรฟ์พัลส์
10. Less Libration, เสียงรบกวนน้อย, หลีกเลี่ยงความผันผวนของแรงดันไฟฟ้า
11. กราฟแสดงอุณหภูมิและข้อมูลอุณหภูมิแบบเรียลไทม์
12. ข้อมูลอินพุตหน้าจอสัมผัสทำให้การทำงานง่ายขึ้น
การประยุกต์ใช้เครื่องเชื่อมแบบพัลส์ความร้อน:
สำหรับ TAB ความหนาแน่นสูง, TCP crimping และ FPC, FFC และ PCB solder crimp
เครื่องเชื่อมแบบพัลส์ความร้อนสเปก:
| ขนาดเครื่อง | 590×640×620มม. |
| พื้นที่ทำงาน | สูงสุด 200*170mm |
| น้ำหนักเครื่อง | 89Kg |
| แรงดันอากาศทำงาน | 0.6-0.8Mpa |
| ปริมาณการแข่งขัน | 1 |
| ขนาดหัวเทอร์โมde | สูงสุด 40*3mm |
| ความแม่นยำในการเชื่อม | ระยะห่าง 0.2mm |
| เวลากด | 1~99.9s |
| การตั้งค่าอุณหภูมิ | RT~500℃ ความอดทน ±5℃ |
| แรงดันเชื่อม | 1~20Kg |
| การตั้งค่าอุณหภูมิ | สอง |
| สภาพแวดล้อมในการทำงาน | 10-60 ℃, 40% -95% |
| แหล่งจ่ายไฟ | AC220V±10% 50HZ,2200W |
| โหมดการจัดตำแหน่ง | CCD + จอ LCD |
| โหมดให้อาหาร | คู่มือ |
| โหมดเริ่มต้น | กดปุ่มสตาร์ท |
| แท่นหมุน | การควบคุมกระบอกสูบ ความคลาดเคลื่อน<0.02mm |
เครื่องเชื่อมความร้อนแบบพัลส์คำถามที่พบบ่อย:
ถาม: รอบเวลาของการบัดกรีคืออะไร?
ตอบ: 5-15 วินาที
ถาม: มีข้อกำหนดพิเศษหรือไม่?
A: ต้องทาบัดกรีบนแผ่นอิเล็กโทรดก่อนทำการบัดกรี
ถาม: ระยะห่างระหว่างพินขั้นต่ำคืออะไร
A: 0.15mm
ถาม: วัสดุของหัว thermode คืออะไร?
A: โลหะผสมโมลิบดีนัม
ถาม: วิธีการรักษาหัวเทอร์โมดีน?
A: กรุณาทำความสะอาดหัววัดอุณหภูมิทุกวันและตรวจดูให้แน่ใจว่าหัววัดอุณหภูมิเรียบด้วยเครื่องเจียร
|
|
| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTS11 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-10000/Set |
| รายละเอียดบรรจุภัณฑ์: | กรณีไม้อัด |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
เครื่องเชื่อมแบบพัลส์ความร้อน FFC to PCB Hot Bar อุปกรณ์บัดกรี
เครื่องเชื่อมแบบพัลส์ความร้อนหลักการ:
แหล่งจ่ายพลังงานแถบร้อนให้กระแสเพื่อให้ความร้อนแก่เทอร์โมไดส์ซึ่งมีความต้านทานสูง เช่น W, Mo, Tiอุณหภูมิจะเพิ่มขึ้นเป็นค่าหนึ่งเพื่อหลอม TIN และตัวประสาน เมื่ออุณหภูมิลดลง ชิ้นงานจะเชื่อมต่อด้วย TINแรงดันทำงานตลอดกระบวนการและอุณหภูมิได้รับการควบคุมอย่างแม่นยำโดยแหล่งจ่ายไฟอินเวอร์เตอร์ IGBT
คุณสมบัติเครื่องเชื่อมแบบพัลส์ความร้อน:
1. ตามผลิตภัณฑ์ต่าง ๆ อุณหภูมิเสริมที่คุณเลือก
2. หัววัดอุณหภูมิวัสดุที่ไม่ซ้ำกัน ให้ความดันเฉลี่ย
3. มีฟังก์ชั่นดูดฝุ่น ง่ายต่อการปรับและจัดตำแหน่ง
4. อุณหภูมิ NC ชัดเจนและความแม่นยำสูง
5. ด้วยเครื่องวัดความดันแบบดิจิตอลสามารถตั้งค่าช่วงความดันได้
6. การควบคุมไมโครคอมพิวเตอร์มีความแม่นยำสูงและมีเสถียรภาพ
7. เส้นโค้งที่ตั้งโปรแกรมได้รวมถึงอุณหภูมิการบัดกรีก่อนการให้ความร้อนและการรีโฟลว์
8. เหมาะสำหรับทุกชนิดของความหนาแน่นสูง TAB, TCP และแรงดันเชื่อม FPC, FFC และ PCB บัดกรีแรงดัน.
9. การควบคุม PID ที่แม่นยำ, มุมเฟสแทนที่ไดรฟ์พัลส์
10. Less Libration, เสียงรบกวนน้อย, หลีกเลี่ยงความผันผวนของแรงดันไฟฟ้า
11. กราฟแสดงอุณหภูมิและข้อมูลอุณหภูมิแบบเรียลไทม์
12. ข้อมูลอินพุตหน้าจอสัมผัสทำให้การทำงานง่ายขึ้น
การประยุกต์ใช้เครื่องเชื่อมแบบพัลส์ความร้อน:
สำหรับ TAB ความหนาแน่นสูง, TCP crimping และ FPC, FFC และ PCB solder crimp
เครื่องเชื่อมแบบพัลส์ความร้อนสเปก:
| ขนาดเครื่อง | 590×640×620มม. |
| พื้นที่ทำงาน | สูงสุด 200*170mm |
| น้ำหนักเครื่อง | 89Kg |
| แรงดันอากาศทำงาน | 0.6-0.8Mpa |
| ปริมาณการแข่งขัน | 1 |
| ขนาดหัวเทอร์โมde | สูงสุด 40*3mm |
| ความแม่นยำในการเชื่อม | ระยะห่าง 0.2mm |
| เวลากด | 1~99.9s |
| การตั้งค่าอุณหภูมิ | RT~500℃ ความอดทน ±5℃ |
| แรงดันเชื่อม | 1~20Kg |
| การตั้งค่าอุณหภูมิ | สอง |
| สภาพแวดล้อมในการทำงาน | 10-60 ℃, 40% -95% |
| แหล่งจ่ายไฟ | AC220V±10% 50HZ,2200W |
| โหมดการจัดตำแหน่ง | CCD + จอ LCD |
| โหมดให้อาหาร | คู่มือ |
| โหมดเริ่มต้น | กดปุ่มสตาร์ท |
| แท่นหมุน | การควบคุมกระบอกสูบ ความคลาดเคลื่อน<0.02mm |
เครื่องเชื่อมความร้อนแบบพัลส์คำถามที่พบบ่อย:
ถาม: รอบเวลาของการบัดกรีคืออะไร?
ตอบ: 5-15 วินาที
ถาม: มีข้อกำหนดพิเศษหรือไม่?
A: ต้องทาบัดกรีบนแผ่นอิเล็กโทรดก่อนทำการบัดกรี
ถาม: ระยะห่างระหว่างพินขั้นต่ำคืออะไร
A: 0.15mm
ถาม: วัสดุของหัว thermode คืออะไร?
A: โลหะผสมโมลิบดีนัม
ถาม: วิธีการรักษาหัวเทอร์โมดีน?
A: กรุณาทำความสะอาดหัววัดอุณหภูมิทุกวันและตรวจดูให้แน่ใจว่าหัววัดอุณหภูมิเรียบด้วยเครื่องเจียร
