| Brand Name: | Winsmart |
| Model Number: | SMTS32 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-10000/Set |
| Packaging Details: | กรณีไม้อัด |
| Payment Terms: | L / C, T / T, Wester N Union |
เครื่องบัดกรี Hot Bar อัตโนมัติ การบัดกรีแบบยืดหยุ่นไปยัง PCB แบบแข็ง
บทนำเครื่องบัดกรี Hot Bar:

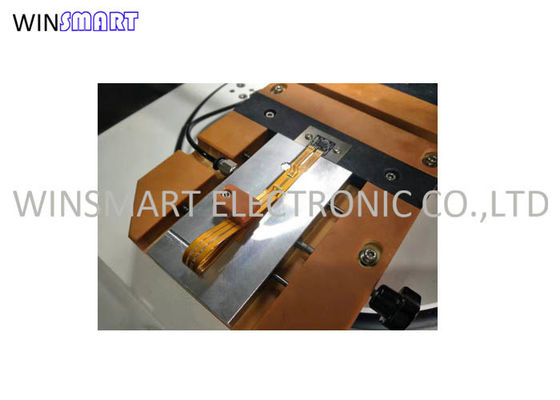

เครื่องเชื่อมและบัดกรีแบบ hot bar ของเราใช้งานง่าย ทนทาน และประหยัดสำหรับการเชื่อมประสานแบบยืดหยุ่นเข้ากับการประกอบแบบแข็ง เช่น flex กับ PCB, LCD-Flex กับ PCB, Flex กับ LCD, HSC ถึง LCD, HSC ถึง PCB, สายไปยัง PCB
คุณสมบัติเครื่องบัดกรี Hot Bar:
เทคโนโลยีความร้อนแบบพัลส์ที่ไม่เหมือนใครให้ความร้อนของหัวบัดกรีที่เร็วที่สุด
อุณหภูมิการบัดกรีที่ตั้งโปรแกรมได้ อัตราการทำความร้อน และระยะเวลาสำหรับผลิตภัณฑ์ที่หลากหลาย
เทอร์โมคัปเปิลติดตั้งอยู่ใกล้กับพื้นผิวการทำงานและเทอร์โมด จึงให้การควบคุมป้อนกลับอุณหภูมิที่แม่นยำ
การควบคุมอุณหภูมิแบบ Closed Loop PID พร้อมจอแสดงผล LED ที่มองเห็นได้ชัดเจน
เวลาในการบัดกรีสามารถตั้งโปรแกรมได้และถูกกระตุ้นโดยอุณหภูมิ
เทอร์โมไดนามิกแบบลอยตัวช่วยให้มั่นใจได้ถึงแรงดันและการถ่ายเทความร้อนที่สม่ำเสมอระหว่างหัวเทอร์โมและชิ้นส่วนที่จะเชื่อมต่อ
สวิตช์ความดันที่ตั้งโปรแกรมได้พร้อมจอ LCD เพื่อการควบคุมแรงที่แม่นยำ
สามารถติดตั้งระบบกล้อง CCD พร้อมเลนส์ขยายเพิ่มเติมเพื่อปรับตำแหน่งระยะพิทช์ได้
เครื่องบัดกรี Hot Bar ข้อมูลจำเพาะ:
| ขนาดเครื่อง | 610×410×450มม |
| พื้นที่ทำงาน | สูงสุด 150*150 มม |
| น้ำหนักเครื่อง | 62กก |
| แรงดันอากาศทำงาน | 0.6-0.8Mpa |
| ปริมาณการติดตั้ง | 2 |
| ขนาดหัวเทอร์โม | สูงสุด 40*3 มม |
| ความแม่นยำในการเชื่อม | ระยะพิทช์ 0.2 มม |
| เวลากด | 1 ~ 99.9 วินาที |
| การตั้งค่าอุณหภูมิ | ความอดทน RT~500℃ ±5℃ |
| แรงดันเชื่อม | 1~20กก |
| การตั้งค่าอุณหภูมิ | สอง |
| สภาพแวดล้อมในการทำงาน | 10-60 ℃,40%-95% |
| แหล่งจ่ายไฟ | AC220V±10% 50Hz,2200W |
| โหมดการจัดตำแหน่ง | CCD + จอ LCD |
| โหมดการให้อาหาร | คู่มือ |
| โหมดเริ่มต้น | กดปุ่มเริ่มต้น |
| แพลตฟอร์มการหมุน | การควบคุมกระบอกสูบ, ความคลาดเคลื่อน <0.02 มม |
การใช้งานเครื่องบัดกรี Hot Bar:
พารามิเตอร์การปิดผนึกความร้อน:
1. ช่วงอุณหภูมิ: 50 ℃ถึง 400 ℃
2. ความแม่นยำของอุณหภูมิ: ±1°C
3. ตัวจับเวลาพันธบัตร: 0-12 วินาที
4. แรงกดอากาศ: 0.4-0.6MPa
5. ความแม่นยำของแรงดัน: ± 0.05MPa
6. แรงยึดสูงสุด: 1100N
รายละเอียดเครื่องบัดกรี Hot Bar:
|
| Brand Name: | Winsmart |
| Model Number: | SMTS32 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-10000/Set |
| Packaging Details: | กรณีไม้อัด |
| Payment Terms: | L / C, T / T, Wester N Union |
เครื่องบัดกรี Hot Bar อัตโนมัติ การบัดกรีแบบยืดหยุ่นไปยัง PCB แบบแข็ง
บทนำเครื่องบัดกรี Hot Bar:
เครื่องเชื่อมและบัดกรีแบบ hot bar ของเราใช้งานง่าย ทนทาน และประหยัดสำหรับการเชื่อมประสานแบบยืดหยุ่นเข้ากับการประกอบแบบแข็ง เช่น flex กับ PCB, LCD-Flex กับ PCB, Flex กับ LCD, HSC ถึง LCD, HSC ถึง PCB, สายไปยัง PCB
คุณสมบัติเครื่องบัดกรี Hot Bar:
เทคโนโลยีความร้อนแบบพัลส์ที่ไม่เหมือนใครให้ความร้อนของหัวบัดกรีที่เร็วที่สุด
อุณหภูมิการบัดกรีที่ตั้งโปรแกรมได้ อัตราการทำความร้อน และระยะเวลาสำหรับผลิตภัณฑ์ที่หลากหลาย
เทอร์โมคัปเปิลติดตั้งอยู่ใกล้กับพื้นผิวการทำงานและเทอร์โมด จึงให้การควบคุมป้อนกลับอุณหภูมิที่แม่นยำ
การควบคุมอุณหภูมิแบบ Closed Loop PID พร้อมจอแสดงผล LED ที่มองเห็นได้ชัดเจน
เวลาในการบัดกรีสามารถตั้งโปรแกรมได้และถูกกระตุ้นโดยอุณหภูมิ
เทอร์โมไดนามิกแบบลอยตัวช่วยให้มั่นใจได้ถึงแรงดันและการถ่ายเทความร้อนที่สม่ำเสมอระหว่างหัวเทอร์โมและชิ้นส่วนที่จะเชื่อมต่อ
สวิตช์ความดันที่ตั้งโปรแกรมได้พร้อมจอ LCD เพื่อการควบคุมแรงที่แม่นยำ
สามารถติดตั้งระบบกล้อง CCD พร้อมเลนส์ขยายเพิ่มเติมเพื่อปรับตำแหน่งระยะพิทช์ได้
เครื่องบัดกรี Hot Bar ข้อมูลจำเพาะ:
| ขนาดเครื่อง | 610×410×450มม |
| พื้นที่ทำงาน | สูงสุด 150*150 มม |
| น้ำหนักเครื่อง | 62กก |
| แรงดันอากาศทำงาน | 0.6-0.8Mpa |
| ปริมาณการติดตั้ง | 2 |
| ขนาดหัวเทอร์โม | สูงสุด 40*3 มม |
| ความแม่นยำในการเชื่อม | ระยะพิทช์ 0.2 มม |
| เวลากด | 1 ~ 99.9 วินาที |
| การตั้งค่าอุณหภูมิ | ความอดทน RT~500℃ ±5℃ |
| แรงดันเชื่อม | 1~20กก |
| การตั้งค่าอุณหภูมิ | สอง |
| สภาพแวดล้อมในการทำงาน | 10-60 ℃,40%-95% |
| แหล่งจ่ายไฟ | AC220V±10% 50Hz,2200W |
| โหมดการจัดตำแหน่ง | CCD + จอ LCD |
| โหมดการให้อาหาร | คู่มือ |
| โหมดเริ่มต้น | กดปุ่มเริ่มต้น |
| แพลตฟอร์มการหมุน | การควบคุมกระบอกสูบ, ความคลาดเคลื่อน <0.02 มม |
การใช้งานเครื่องบัดกรี Hot Bar:
พารามิเตอร์การปิดผนึกความร้อน:
1. ช่วงอุณหภูมิ: 50 ℃ถึง 400 ℃
2. ความแม่นยำของอุณหภูมิ: ±1°C
3. ตัวจับเวลาพันธบัตร: 0-12 วินาที
4. แรงกดอากาศ: 0.4-0.6MPa
5. ความแม่นยำของแรงดัน: ± 0.05MPa
6. แรงยึดสูงสุด: 1100N
รายละเอียดเครื่องบัดกรี Hot Bar:
