รายละเอียดสินค้า:
|
สี: | ขาว | วัสดุ PCB: | FR4 อลูมิเนียม |
---|---|---|---|
ความหนา PCB: | 0.8-3.0mm | ความแม่นยำในการตัด: | ± 0.05mm |
ขนาด PCB สูงสุด: | 280x280 มม | 404 Not Found: | ตัดยอด |
เครื่องดูดฝุ่น: | 3 แรงม้า / 2.2 กิโลวัตต์ | บิตการเราต์: | เส้นผ่านศูนย์กลาง 0.8-2.5 มม |
การติดตั้งในสถานที่: | ใช่ | ชื่อผลิตภัณฑ์: | เราเตอร์ PCB กึ่งอัตโนมัติ |
แสงสูง: | เครื่องเราเตอร์ Depaneling PCB กึ่งอัตโนมัติ,เครื่องเราเตอร์ PCB Depaneling ความเครียดที่ต่ำกว่า,เราเตอร์ PCB กึ่งอัตโนมัติ |

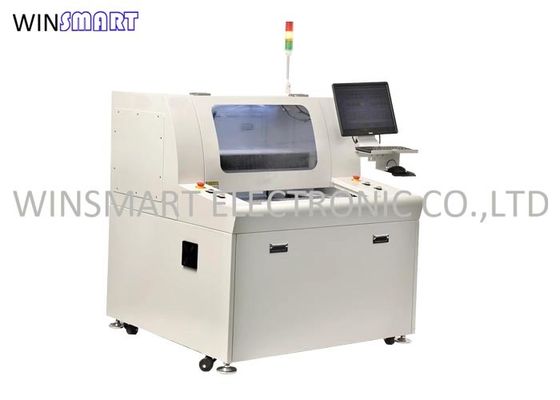

เราเตอร์ PCB กึ่งอัตโนมัติสำหรับการถอดแผงวงจรพิมพ์ด้วยความเครียดที่ต่ำกว่า
ข้อกำหนด PCB Router:
โดยรวม | |
ขนาด (W * D * H) | 1220 มม. * 1200 มม. * 1850 มม |
น้ำหนัก | 600 กก |
ชดเชยความสูง | 60 ~ 110 มม |
ผู้ปลุกปั่น | |
ประเภทมอเตอร์ | ชุดเจียเป่า |
ความสามารถในการทำซ้ำตำแหน่ง | 0.01 มม |
พื้นที่ทำงานของแกน (สูงสุด) | 730 มม. * 450 มม. * 50 มม |
สถานีงาน | |
การตรึง PCB | มาตรฐานความเชี่ยวชาญ |
กำลังโหลด / ขนถ่าย PCB | คู่มือ |
ขนาด PCB (สูงสุด) | 280x280 มม |
PCB หนา (สูงสุด) | 3.5 มม |
Fixturing | |
การตรึงความแข็งแกร่ง | ปรับแต่งให้ติดตั้ง |
Fixturing การตรึง | เครื่องจักร |
มอเตอร์แกน | |
อำนาจ | 150W |
แกนหมุน | 20000-60000rpm / นาที |
ป้องกัน | ระบายความร้อนด้วยตัวเอง / ลม |
เปลี่ยนคัตเตอร์ | ความเชี่ยวชาญ |
ความสามารถในการกำหนดเส้นทาง | |
ความเร็วในการตัด (สูงสุด) | 80 มม. / วินาที |
ความเร็วในการขับขี่ (สูงสุด) | 2500 มม. / วินาที |
ความแม่นยำในการตัด | 0.01 มม |
ระบบสุญญากาศ | |
พลังสุญญากาศ | 3.5KW AC 380V |
เครื่องดูดฝุ่น | ลูกดิ่ง |
ยูทิลิตี้ | |
อำนาจ | 2.0 กิโลวัตต์ AC380V |
แหล่งจ่ายอากาศ | 5 กก. / ซม. 2 |
การเขียนโปรแกรม | |
โปรแกรมแก้ไข | อินไลน์ |
แก้ไขฟังก์ชั่น | เส้นโค้งวงเวียนเส้นโค้งตัวยู |
การจัดเก็บโปรแกรม | HDD |
ระบบการมองเห็น | CCD สี SONE |
เครื่องตัดมิลลิ่งชดเชย | อัตโนมัติ |
การตั้งค่าสูญญากาศ | อัตโนมัติ |
จอภาพการทำงาน | |
ตัวบ่งชี้ | สถานะเครื่อง Iindicator |
ตรวจสอบเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติการใช้การทดสอบเวลา |
มอเตอร์ป้องกัน | มีฟังก์ชั่นป้องกันความร้อนสูงเกินพิกัดแรงดันไฟฟ้าต่ำ |
มอเตอร์มากกว่าการตรวจสอบการโหลด | มี Overload สายเป็นเรื่องปกติฟังก์ชั่นการป้องกันแรงดันไฟฟ้าต่ำ |
เวลาใช้งานของเครื่องมือ | อายุการใช้งานเครื่องมือตรวจจับอัตโนมัติ |
สถิติข้อมูล | แบบจำลองบอร์ดแยกการนับแยกวิธีการนับที่หลากหลาย |
บันทึกข้อผิดพลาด | ซอฟต์แวร์จะบันทึกหน่วยความจำสัญญาณเตือนทั้งหมดของเครื่องโดยอัตโนมัติ |
สาม.ความถูกต้อง | |
ความแม่นยำของแกน | 0.001 มม |
ความแม่นยำในการตัด | 0.1 มม |
IV.ความปลอดภัย | |
พื้นที่ทำงานป้องกัน | เซ็นเซอร์ความปลอดภัย |
เซ็นเซอร์ประตู | เซ็นเซอร์ไมโครสวิตช์ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม) |
คุณสมบัติ PCB Depaneling Router:
1. ภาพซูมเข้า CCD ทำให้การเขียนโปรแกรมง่ายขึ้นและเพิ่มความแม่นยำของการตั้งค่าจุด

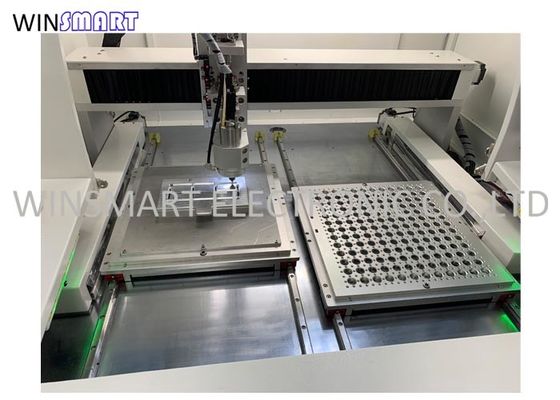

2. โต๊ะเลื่อนสองตัวให้การเคลื่อนไหวเข้าและออกพร้อมกันเพื่อลดเวลาในการยึดเพื่อให้ได้ผลผลิตที่ดีขึ้น
3. ระบบออฟเซ็ต AUTO MARK ภาพ CCD สามารถตรวจสอบและจำลองเส้นทางหรือเส้นทางเพื่อลดความผิดพลาดที่ไม่จำเป็นก่อนตัด
4. มีระบบตรวจสอบอายุการใช้งานเส้นทางและระบบเตือนภัยเพื่อเตือนให้ผู้ปฏิบัติงานเปลี่ยนเส้นทางบิตเมื่อตัดเสร็จ 120Mและกำหนดเส้นทางบิตแรก 2 มม. ตัดจุดกัดแรกกลาง 2 มม. ตัดจุดกัดที่สอง 2 มม. สุดท้ายตัดจุดกัดที่สามเพื่อเพิ่มอายุการใช้งาน
5. ติดตั้งเซ็นเซอร์ความปลอดภัยเพื่อให้แน่ใจว่ามีการผลิตที่ปลอดภัยระหว่างการตัด
6. แกนหมุนเสริมที่มีต้นทุนแตกต่างกันเพื่อตอบสนองความต้องการงบประมาณที่แตกต่างกัน
คำถามที่พบบ่อยเกี่ยวกับเราเตอร์ PCB:
1. A: อายุการใช้งานของเส้นทางบิตคืออะไร?
Q: 150-300 เมตร
2. A: รุ่นนี้สามารถตัดแผงวงจรอลูมิเนียม PCB ได้หรือไม่?
ถาม: ใช่มันทำได้
3. A: แล้วการวางตำแหน่ง PCB ล่ะ?
ถาม: ใช้จิ๊กที่กำหนดเองสำหรับการกำหนดตำแหน่ง
4. A: แกนหมุนสำหรับเราเตอร์ PCB แบบอินไลน์คืออะไร?
ถาม: เยอรมนี SycoTec 4025
5. A: แพคเกจยังไง?
ถาม: เราเตอร์และตัวทำความสะอาดบรรจุในกล่องไม้ที่แยกจากกันหลังจากสูญญากาศ
6. A: มีการติดตั้งและฝึกอบรมนอกสถานที่
ถาม: ใช่มันพร้อมใช้งาน
7. A: เงื่อนไขการจัดส่งของคุณคืออะไร?
ถาม: เรารับอดีตที่ทำงาน FOB, CIF, DDU, DDP และอื่น ๆ
