| Brand Name: | Winsmart |
| Model Number: | SMTR 17 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| Packaging Details: | กรณีไม้อัด |
| Payment Terms: | T / T, L / C, Wester N Union |

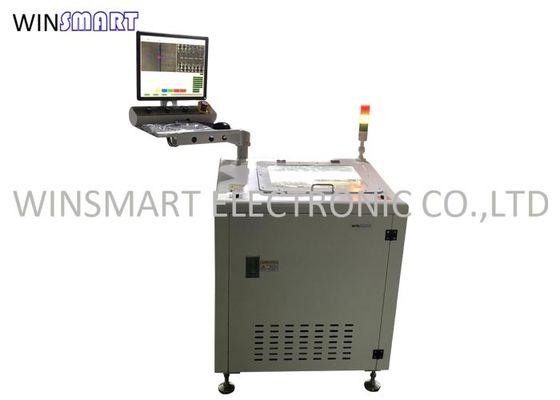

PCB Router Cutter PCB Depanelization Method สำหรับบอร์ดเราเตอร์ 0.6-2.5 มม
คำอธิบาย:
SMTR17 เป็นอุปกรณ์ชนิดหนึ่งที่ส่วนใหญ่ใช้หัวกัดที่ทำงานด้วยความเร็วสูงเพื่อแยก PCB ที่เชื่อมต่อหลายตัวตามเส้นทางการแก้ไขล่วงหน้าสามารถแทนที่ข้อบกพร่องในการทำลายหรือตัดด้วยตนเองของ c-cut หรือ push ปรับปรุงคุณภาพของผลิตภัณฑ์และลดอัตราเศษเครื่องนี้ใช้ระบบปฏิบัติการล่าสุดพร้อมอินเทอร์เฟซสำหรับมนุษย์กับเครื่องจักรเส้นทางการตัดสามารถแก้ไขได้โดยการสอนและการแก้ไข CCD แบบพิกเซลสูงและยังสามารถแก้ไขได้ทีละขั้นตอนการใช้แท่นหมุนเป็นอุปกรณ์ขนถ่ายของ PCB เวลาว่างของเครื่องสามารถลดลงได้อย่างมีประสิทธิภาพและสามารถบรรลุประสิทธิภาพการผลิตในอุดมคติได้
คุณสมบัติเราเตอร์ PCB:
1. มาพร้อมกับเลนส์ขยาย CCD สีพิกเซลสูงการสอนโปรแกรมเสริมและฟังก์ชั่นการจำลองการแก้ไขความแม่นยำที่แม่นยำยิ่งขึ้นและภาพที่ชัดเจนยิ่งขึ้น
2. การตรวจสอบอายุการใช้งานของเครื่องมือ: หลังจากตัดระยะทางหนึ่งแล้วหัวกัดจะขึ้น / ลงโดยอัตโนมัติไปยังตำแหน่งของคมตัดที่ยังไม่ได้ตัดการขึ้นลง
สามารถกำหนดระยะทางและเวลาได้อย่างอิสระตามความยาวของคมตัดเพื่อยืดอายุการใช้งานของหัวกัด
3. การออกแบบประตูนิรภัยที่โปร่งใสทำให้กระบวนการประมวลผลชัดเจนในพริบตาประตูจะเปิดและหยุดเพื่อป้องกันอุบัติเหตุระหว่างการประมวลผลโดยจัดให้มีสภาพแวดล้อมการทำงานที่ปลอดภัยสำหรับผู้ใช้
4. ระบบกำหนดตำแหน่งและแก้ไขเครื่องหมายอัตโนมัติการแสดงเส้นทางการเคลื่อนที่และการติดตามฟังก์ชั่นการแก้ไขโฟกัสอัตโนมัติความแม่นยำในการตัดที่สูงขึ้น
5. สามารถใช้โปรแกรมเดียวกันหรือต่างกันสามโปรแกรมบนฟิกซ์เจอร์เดียวกันเพื่อค้นหาด้วยเครื่องหมายเพื่อให้แน่ใจว่ามีความแม่นยำในการตัด
6. เครื่องดักฝุ่นที่มีประสิทธิภาพสามารถทำความสะอาดและแก้ปัญหาการตัดฝุ่นพัดลมที่นำเข้าทำให้การเก็บฝุ่นสะอาดยิ่งขึ้นและมีเสียงรบกวนต่ำ
7. ใช้โต๊ะทำงานด้านซ้ายและขวาเพื่อแลกเปลี่ยนการประมวลผลและวางพื้นผิว PCB ลดเวลารอและเพิ่มกำลังการผลิต
8. โดยทั่วไปเครื่องตัดไฟฟ้าและโต๊ะทำงานเป็นแบบนิวเมติกหากทำงานเป็นเวลานาน PCBA อาจเสียหายเนื่องจากความดันอากาศไม่เพียงพอเครื่องเปิดอยู่อย่างสมบูรณ์เพื่อให้แน่ใจว่ามีความแม่นยำและเสถียรภาพ
ข้อกำหนด PCB Router:
| หมายเลขรุ่น | SMTR 17 |
| ขนาดเครื่อง | 850 (L) x 750 (W) x 1455 (H) มม |
| แรงดันไฟฟ้า | 380V / 50Hz, 2.5KW |
| ขนาด PCB สูงสุด | 410x460 มม. (โต๊ะเดี่ยว), 260x310 มม. (โต๊ะคู่) |
| ความหนาของ PCB | 0.4-5 มม |
| โหมดการให้อาหาร | คู่มือ |
| ตำแหน่ง PCB | การติดตั้งที่กำหนดเอง |
| การเขียนโปรแกรม | การสอนวิสัยทัศน์การเขียนโปรแกรมแบบอินไลน์ |
| แกนตัด | SycoTec 60000rpm / นาที (มาตรฐาน) |
| ประเภทการทำความเย็น | ระบายความร้อนด้วยตนเอง |
| โหมดเก็บฝุ่น | คอลเลกชันด้านล่าง |
| ความเร็วในการตัด | 1-100 มม. / วินาที |
| ทำซ้ำความแม่นยำ | ± 0.01 มม |
| บิตการกำหนดเส้นทาง | 0.8-3.0 เส้นผ่านศูนย์กลางหมุนขวา |
| ทำซ้ำความแม่นยำ | ± 0.02 มม |
| ระบบควบคุม | พีซีอุตสาหกรรม |
| แกนหมุน | เยอรมนี SycoTec 4015HY |
| การควบคุมการเคลื่อนไหว | บอร์ดควบคุมการเคลื่อนไหว 4 แกน |
| ตะกั่วสกรู | ตะกั่วสกรูเจียร C5 |
| กล้อง | กล้องถ่ายภาพสีเทา 40W ของเยอรมนี |
| LCD | 17 นิ้ว |

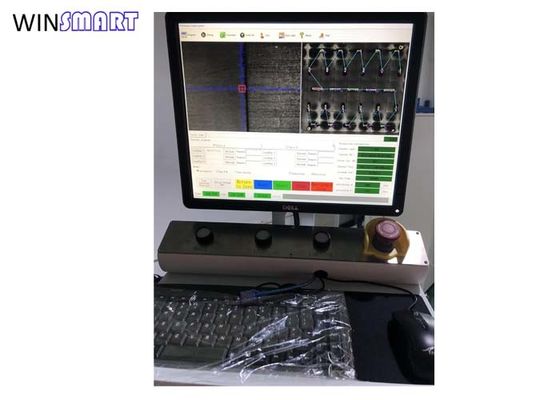

ซอฟต์แวร์เวอร์ชันภาษาอังกฤษที่เป็นมิตร:
แพ็คเกจ:
|
