| Brand Name: | Winsmart |
| Model Number: | SMTIR500 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| Packaging Details: | กรณีไม้อัด |
| Payment Terms: | T / T, L / C, Wester N Union |

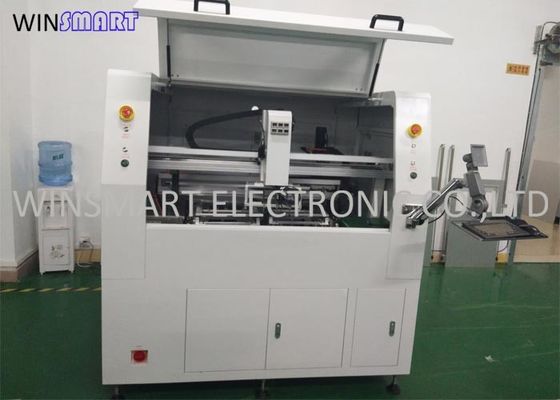

เครื่องเราเตอร์ PCB แบบอินไลน์สำหรับชุดประกอบ PCB พร้อมเครื่องตัด 0.8-3.0 มม
| ไม่ | คำอธิบาย | ข้อมูล |
| 1 | ขนาดสูงสุดของ PCB | 400 × 400 มม. (สามารถปรับแต่งได้) |
| 2 | ระบบเซอร์โว | เซอร์โวมอเตอร์ AC แกน X, Y (400W) แกน Z (100W) |
| 3 | ความเร็วแกน | 2000-60000rpm / นาที |
| 4 | ความเร็วในการตัด | 1-100 มม. / วินาที |
| 5 | ตำแหน่ง PCB | ติดตั้งจิ๊ก |
| 6 | ระบบหยิบสินค้า | อัตโนมัติ |
| 7 | เก็บฝุ่น | รวบรวมด้านล่าง |
| 8 | เครื่องมือ | φ0.8 ～ 3 มม |
| 9 | ความแม่นยำในการตัด | ± 0.05 มม |
| 10 | พีซี | Windows 7 หรือ windows 10 |
| 11 | ความเร็วในการเคลื่อนที่ | 1000mm / s (สูงสุด) |
| 12 | การเขียนโปรแกรม | พีซี / CCD |
| 13 | แหล่งจ่ายอากาศ | 5-8㎏ / ㎝³ |
| 14 | พาวเวอร์ซัพพลาย | AC220V ± 5％ 50 / 60Hz 3kw |
สเปค:
1) รุ่น: SMT-IR500
2) ขนาดเครื่อง: 1902 (W) x1373 (D) x1700 (H) น้ำหนัก: 1400kgs
3) ระบบการเคลื่อนไหว
ก.มอเตอร์: มอเตอร์เซอร์โวบัส AC 7 แกน
ข.การทำซ้ำ: ± 0.02 มม
ค.ความแม่นยำในการตัด: ± 0.05 มม
ง.การทำซ้ำ: ± 0.02 มม
จ.ความละเอียด: ± 0.01 มม
ฉ.แกน: X / Y1 / Y2 / Z / A / B / C

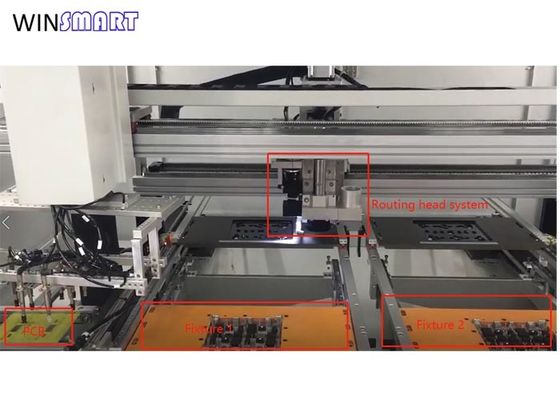

4) แพลตฟอร์มการทำงาน
ก.โต๊ะทำงาน: 2
ข.วิธีวางตำแหน่ง PCB: รูพินหรือขอบ PCB เสีย
ค.แผงไปข้างหน้า / ออกมา: อัตโนมัติ
ง.พื้นที่มิลลิ่ง: 400x500 มม
จ.ความหนาของ PCB: 0.3-3 มม
5) มอเตอร์แกนหมุน
ก.กำลังไฟ: 380W ยี่ห้อ: Germany Kavo
ข.ความเร็วแกนสูงสุด: 100000 รอบต่อนาที / ESD
ค.วิธีระบายความร้อน: อากาศเย็น
ง.บิตการกำหนดเส้นทาง: จัดการเส้นผ่านศูนย์กลาง 3.175 มม
จ.เส้นทางการเปลี่ยนบิต: อัตโนมัติ / ด้วยตนเอง
6) ระบบวัดความสูงด้วยเลเซอร์
ก.ฟังก์ชั่น: ตรวจสอบความสูงในการโหลด PCB ป้องกันแผ่นดัน
ข.ช่วงการวัด: 0.005 มม. - 14 มม
ค.วัดความแม่นยำ: ± 0.005 มม
7) ระบบสูญญากาศ
ก.ความจุ: 63L / นาที
ข.ฟังก์ชั่น: ฟังก์ชั่นเป่าสูญญากาศในตัว
8) ระบบเก็บฝุ่น
ก.อำนาจ: เครื่องฟอกอากาศ 3HP
ข.ปริมาณไอเสีย: 4-5 M3 / นาที
ค.ความดันคงที่: -2300mmaq
9) แหล่งจ่ายไฟฟ้า
ก.กำลังไฟ: 220V, เฟส I, 20A, 50 / 60Hz
ข.แหล่งก๊าซ: 4-5 ลิตร / นาที
ระบบการทำงานของเครื่องจักร
1. อินเทอร์เฟซการทำงาน: Windows 7
2. ระบบภาพ: กล้องดิจิตอลความละเอียดสูง / Cognex Vision System
3. การเขียนโปรแกรม:
ก.การสแกน AOI / CCD คว้าพิกัด
ข.ฟังก์ชั่นการคัดลอกฟิล์มแบบมุม
ค.แก้ไขพิกัด ccd ซิงค์โดยอัตโนมัติ
ง.ฟังก์ชั่นอื่น ๆ : การชดเชยเส้นผ่านศูนย์กลางของเครื่องมือคำแนะนำในการทำความสะอาดตัวเก็บฝุ่น
คุณสมบัติของเครื่องมิลลิ่ง:
1. เส้นทางการตัดเต็มวงปิดการติดตามข้อผิดพลาดแบบเรียลไทม์ข้อเสนอแนะการชดเชยระบบอัจฉริยะระดับไฮเอนด์แห่งแรกของจีน
2. ใช้ PLC แยกที่นำเข้าทำลายการ์ดควบคุม PLC ของบอร์ดคอมพิวเตอร์แบบดั้งเดิมเสถียรภาพที่สูงขึ้นและการป้องกันการรบกวนที่แข็งแกร่งขึ้น
3. ฟังก์ชั่นการวัดความสูงด้วยเลเซอร์เครื่องแรกของจีนใช้งานง่ายและประสิทธิภาพด้านความปลอดภัยที่สูงขึ้น
4. ด้วยการกำหนดค่าการปัดฝุ่นด้านบนด้วยการทำงานของต่อมผลการดูดฝุ่นจะดีกว่า
5. ระบุบาร์โค้ดโดยอัตโนมัติและดึงโปรแกรมตัด
แพ็คเกจ:
|
|
