| Brand Name: | Winsmart |
| Model Number: | SMTR07 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| Packaging Details: | กรณีไม้อัด |
| Payment Terms: | T / T, L / C, Wester N Union |

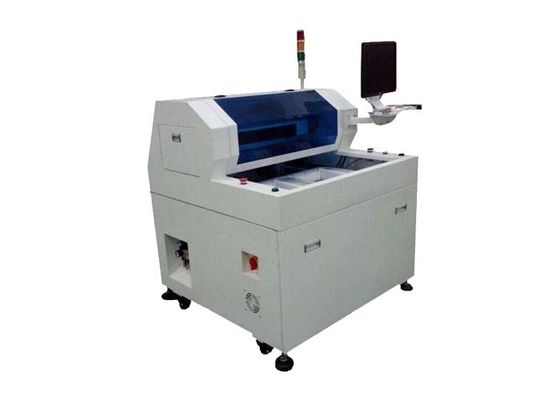

เครื่องกัดซีเอ็นซี PCB อัตโนมัติการออกแบบคอลเลกชันฝุ่นด้านล่าง
คุณสมบัติ PCB Depaneling Router:
1. ภาพซูมเข้า 1.10 ทำให้การเขียนโปรแกรมง่ายขึ้นและเพิ่มความแม่นยำของการตั้งค่าจุด
2. โต๊ะเลื่อนสองตัวให้การเคลื่อนไหวเข้าและออกพร้อมกันเพื่อลดเวลาในการยึดเพื่อให้ได้ผลผลิตที่ดีขึ้น
3. ระบบออฟเซ็ต AUTO MARK ภาพ CCD สามารถตรวจสอบและจำลองเส้นทางหรือเส้นทางเพื่อลดความผิดพลาดที่ไม่จำเป็นก่อนตัด
4. มีระบบตรวจสอบอายุการใช้งานเส้นทางและระบบเตือนภัยเพื่อเตือนให้ผู้ปฏิบัติงานเปลี่ยนเส้นทางบิตเมื่อตัดเสร็จ 120Mและกำหนดเส้นทางบิตแรก 2 มม. ตัดจุดกัดแรกกลาง 2 มม. ตัดจุดกัดที่สอง 2 มม. สุดท้ายตัดจุดกัดที่สามเพื่อเพิ่มอายุการใช้งาน
คุณสมบัติของเครื่อง:
| I. ฮาร์ดแวร์ | |
| SPINDLE | Morning Star Spindle (อุปกรณ์เสริม) |
| CCD | กล้องอุตสาหกรรม Sony 520 line |
| เลนส์ | คอมพิวเตอร์ EX2C |
| สกรู | การนำเข้าสกรูบอลกราวด์ที่แม่นยำของ TBI |
| คู่มือ | HIWIN ขยายรางนำเข้าเชิงเส้น |
| เครื่องยนต์ | JiaBao LCF ซีรีส์ |
| การ์ด I / O CONTRONL | HFC PCI-9074 |
| DRIVER CONTRONL CARD | HFC PCI-9074 |
| บัตร I / O | PCI-9074-64 ชิ้น / -38 ชิ้น |
| การล้างข้อมูลแบบคงที่ | STATIC-ST401A ซีรี่ส์ |
| คอมพิวเตอร์ | (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G) |
| อินเทอร์เฟซเครื่อง | AOC LCD17 ", เมาส์ Logitech |
| 2. ซอฟต์แวร์ | |
| ระบบควบคุม | Windows XP Professional (Service3, v.3244) |
| GUI การทำงาน | ภาษาอังกฤษ Windows XP |
| โปรแกรมแก้ไข | อินไลน์ |
| ระบบการมองเห็น | CCD AOTU ชดเชย |
| ระบบควบคุม | รุ่น F 1.2.88 |
พารามิเตอร์เครื่อง:
| โดยรวม | |
| ขนาด (W * D * H) | 1220 มม. * 1380 มม. * 1240 มม |
| น้ำหนัก | 450 กก |
| ชดเชยความสูง | 60 ~ 110 มม |
| ผู้ปลุกปั่น | |
| ประเภทมอเตอร์ | ชุดเจียเป่า |
| ความสามารถในการทำซ้ำตำแหน่ง | 0.001 มม |
| พื้นที่ทำงานของแกน (สูงสุด) | 650 มม. * 560 มม. * 50 มม |
| สถานีงาน | |
| การตรึง PCB | มาตรฐานความเชี่ยวชาญ |
| กำลังโหลด / ขนถ่าย PCB | คู่มือ |
| ขนาด PCB (สูงสุด) | 280 * 320 มม |
| PCB หนา (สูงสุด) | 3.5 มม |
| Fixturing | |
| การตรึงความแข็งแกร่ง | ปรับแต่งให้ติดตั้ง |
| Fixturing การตรึง | เครื่องจักร |
| มอเตอร์แกน | |
| อำนาจ | 150W |
| แกนหมุน | 60000rpm / นาที |
| ป้องกัน | ระบายความร้อนด้วยตัวเอง / ลม |
| เปลี่ยนคัตเตอร์ | ความเชี่ยวชาญ |
| ความสามารถในการกำหนดเส้นทาง | |
| ความเร็วในการตัด (สูงสุด) | 80 มม. / วินาที |
| ความเร็วในการขับขี่ (สูงสุด) | 2500 มม. / วินาที |
| ความแม่นยำในการตัด | 0.01 มม |
| ระบบสุญญากาศ | |
| พลังสุญญากาศ | 3.5KW AC 380V |
| เครื่องดูดฝุ่น | ลูกดิ่ง |
| ยูทิลิตี้ | |
| อำนาจ | 2.0 กิโลวัตต์ AC380V |
| แหล่งจ่ายอากาศ | 4-6KG / ซม. 2 |
| การเขียนโปรแกรม | |
| โปรแกรมแก้ไข | อินไลน์ |
| แก้ไขฟังก์ชั่น | เส้นโค้งวงเวียนเส้นโค้งตัวยู |
| การจัดเก็บโปรแกรม | HDD |
| ระบบการมองเห็น | CCD สี SONE |
| เครื่องตัดมิลลิ่งชดเชย | อัตโนมัติ |
| การตั้งค่าสูญญากาศ | อัตโนมัติ |
| จอภาพการทำงาน | |
| ตัวบ่งชี้ | สถานะเครื่อง Iindicator |
| ตรวจสอบเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติการใช้การทดสอบเวลา |
| มอเตอร์ป้องกัน | มีฟังก์ชั่นป้องกันความร้อนสูงเกินพิกัดแรงดันไฟฟ้าต่ำ |
| มอเตอร์มากกว่าการตรวจสอบการโหลด | มี Overload สายเป็นเรื่องปกติฟังก์ชั่นการป้องกันแรงดันไฟฟ้าต่ำ |
| เวลาใช้งานของเครื่องมือ | อายุการใช้งานเครื่องมือตรวจจับอัตโนมัติ |
| สถิติข้อมูล | แบบจำลองบอร์ดแยกการนับแยกวิธีการนับที่หลากหลาย |
| บันทึกข้อผิดพลาด | ซอฟต์แวร์จะบันทึกหน่วยความจำสัญญาณเตือนทั้งหมดของเครื่องโดยอัตโนมัติ |
| สาม.ความถูกต้อง | |
| ความแม่นยำของแกน | 0.001 มม |
| ความแม่นยำในการตัด | 0.1 มม |
| IV.ความปลอดภัย | |
| พื้นที่ทำงานป้องกัน | ด้วยการป้องกันที่ปิดสนิทสี่แบบ |
| เซ็นเซอร์ประตู | เซ็นเซอร์ไมโครสวิตช์ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม) |
| ปุ่มหยุด Exigency |
ระยะเวลาการรับประกันและขอบเขตการบริการ:
อุปกรณ์ได้รับการแก้ไขและตรวจสอบก่อนออกจากโรงงานและ บริษัท จะรับประกันการใช้งานภายในเงื่อนไขต่อไปนี้
1. ระยะเวลาการรับประกัน
หนึ่งปีหลังจากออกจากโรงงานเพลาหลักทำงาน 3500 ชั่วโมง
2. ขอบเขตการบริการ
ในระหว่างระยะเวลาการรับประกัน บริษัท จะซ่อมแซมความผิดพลาดโดยไม่เสียค่าใช้จ่าย แต่เงื่อนไขต่อไปนี้จะไม่อยู่ในการรับประกัน
คำแนะนำ: โปรดตรวจสอบคู่มือการใช้งานหรือติดต่อ บริษัท ของเราหากคุณพบปัญหาใด ๆ ที่คุณไม่เข้าใจในกระบวนการจริง
