รายละเอียดสินค้า:
|
| การอนุมัติ CE: | ใช่ | ต้นฉบับ: | ใหม่ 100% |
|---|---|---|---|
| แรงดันไฟฟ้า: | 220V/110V | แผงขั้นต่ำ: | 122x12มม |
| แผงสูงสุด: | 300x300มม | ชื่อ: | ตัวแยก PCB แบบอินไลน์ |
| แสงสูง: | ตัวแยก PCB แบบอินไลน์,ตัวแยก PCB ควบคุม Mitsubishi PLC,เครื่องตัด Depaneling PCB 1800W |
||

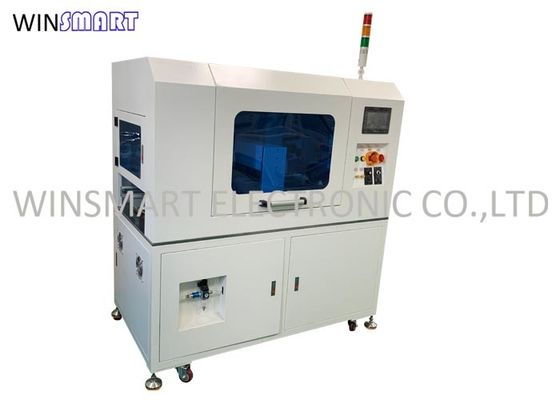

เครื่องแยก PCB แบบอินไลน์มัลติฟังก์ชั่นสำหรับ V-cut และ Tab PCB Depaneling
ฟังก์ชั่นตัวแยก PCB แบบอินไลน์:
1. เครื่องนี้ใช้สำหรับการถอดบอร์ด PCB หลังจากตัวแทรก
2. มีฟังก์ชั่นการให้อาหารอัตโนมัติและการโหลดอัตโนมัติ และเครื่องใช้งานง่าย
3. การตั้งค่าของแต่ละพารามิเตอร์ทำให้แน่ใจถึงความสอดคล้องของการป้อนบอร์ดและการปลดบอร์ด
4. ใช้สเต็ปเปอร์มอเตอร์ที่มีความแม่นยำและส่วนประกอบนิวแมติก SMC พร้อมความสามารถในการทำซ้ำสูง
5. การใช้หน้าจอสัมผัสของ Mitsubishi PLC และไต้หวัน อินเทอร์เฟซการทำงานนั้นเรียบง่าย
6. ประสิทธิภาพ: 15s / PC (150x150mm, 8 ชุดใบมีด)
7. เซ็นเซอร์ความปลอดภัยในพื้นที่ทำงาน
คุณสมบัติตัวแยก PCB แบบอินไลน์:
1. สามารถแบ่งเครื่องตัดหลายกลุ่มกลุ่มเดียวโดยอัตโนมัติและสามารถทำเครื่องตัดที่แตกต่างกันตามผลิตภัณฑ์ที่แตกต่างกัน
2. พร้อมฝาครอบอะคริลิกเพื่อความปลอดภัย
3. สามารถเลือกส่วนควบคุมไฟฟ้าได้ในส่วนต่อประสานระหว่างคนกับเครื่องจักร สะดวกในการเปิดหรือป้องกัน
4. มีถาดเก็บฝุ่นใต้แม่พิมพ์มีด
5. ใช้โครงเชื่อมสี่เหลี่ยม, แผ่นปิดผนึกโลหะแผ่น, การอบสีเหล็กบนพื้นผิว
6. เหมาะสำหรับแผงร่องวีทั้งหมด
7. วัสดุ Depaneling: FR, อลูมิเนียม
กระบวนการตัด Inline PCB Separator:
ขั้นตอนที่ 1: กลไกบอร์ดด้านบนส่ง PCBA ไปยังแทร็กที่กำหนดไว้ แทร็กขนส่งส่ง PCBA ไปที่ด้านบนของมีดตรงล่าง มีดตรงล่างขึ้น มีดตรงบนเคลื่อนที่และตัดในทิศทาง Y จนกว่า V ทั้งหมด เส้นให้คะแนนในทิศทาง Y ถูกตัด
ขั้นตอนที่ 2: แผ่นกระดานที่แยกจากกันที่ตัดตามทิศทาง Y จะไหลไปยังหลายกลุ่มของเครื่องตัดหลายตัวผ่านทางแทร็ก และการตัด PCB ในทิศทาง X จะเสร็จสิ้นในคราวเดียว
ขั้นตอนที่ 3: PCB ที่แยกจากกันเดี่ยวตกลงบนสายพานลำเลียงและไหลเข้าสู่สถานีงานด้านหลัง
ขั้นตอนที่ 4: มีเครื่องดูดฝุ่นอยู่ใต้ใบมีดตัดของเครื่องเพื่อดูดฝุ่น
รายละเอียดตัวแยก PCB แบบอินไลน์:
ข้อมูลจำเพาะตัวแยก PCB แบบอินไลน์:
| ขนาดเครื่อง | ชื่อ | ตัวคั่น PCB V-Cut แบบอินไลน์ |
| มิติ | 1500*800*1500มม | |
| น้ำหนัก | 600กก | |
| สี | สีขาว | |
| ข้อกำหนดการใช้งาน | พาวเวอร์ซัพพลาย | AC220V,1800W |
| แอร์ซัพพลาย | 0.6MPa | |
| สิ่งแวดล้อม | สะอาดและแห้ง หลีกเลี่ยงความชื้นหรืออุณหภูมิสูง | |
| ระยะห่างขั้นต่ำระหว่างองค์ประกอบและเส้นการให้คะแนน | 1.5มม | |
| ช่วงแผง PCB | 12x12มม. – 300x300มม | |
| การปรับประตูให้อาหาร | ด้านหน้าคงที่ด้านหลังปรับได้ | |
| ความสูงของส่วนประกอบสูงสุด | บน35mm.ล่าง20mm | |
| ซอฟต์แวร์ | บมจ | แบรนด์ท้องถิ่น |
| การตั้งค่าพารามิเตอร์ | การตั้งค่าบนหน้าจอสัมผัส | |
| พื้นที่จัดเก็บ | มีให้เลือกถึง 50 โปรแกรม | |
| หน้าจอสัมผัส | แบรนด์ไต้หวัน | |
| เซ็นเซอร์ | ออมรอน | |
| ข้อมูลจำเพาะของใบมีด | วัสดุ | เหล็กสูงของญี่ปุ่น |
| นางฟ้า | 10-30 องศา | |
| เวลาชีวิต | 3,000,000 ครั้ง | |
| ความแม่นยำของแม่พิมพ์มีด | 0.1มม | |
| เปลี่ยนเวลาแม่พิมพ์มีด | 60 นาที | |
| ฟังก์ชั่นอื่นๆ | การป้องกันการทำงานผิดพลาด | เซนเซอร์ ซอฟต์แวร์ |
| การป้องกันที่ปลอดภัย | สวิตช์หยุดฉุกเฉิน | |
| ฟังก์ชั่นตัดไฟและแก๊ส | ใช่ | |
| ฟังก์ชั่นตรวจสอบตัวเอง | การตรวจสอบเวลาเริ่มต้น การตรวจสอบความจุ ข้อมูลข้อบกพร่องของอุปกรณ์ และระบบแยกอัตโนมัติ |
