| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTRS12 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| รายละเอียดบรรจุภัณฑ์: | กรณีไม้อัด |
| เงื่อนไขการชำระเงิน: | T / T, L / C, Wester N Union |

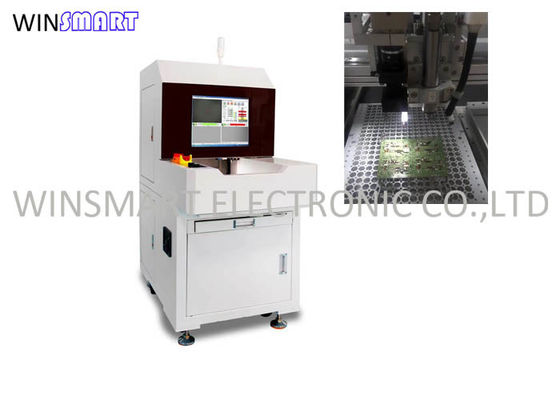

รอยเท้าขนาดเล็ก Stand Alone PCB Router Machine อนุญาตให้ 0.6mm Dia Routing Bits
เราเตอร์ PCB คำอธิบาย:
เราเตอร์ Depaneling เป็นเครื่องจักรที่คล้ายกับเราเตอร์ไม้ใช้บิตเราเตอร์ในการกัดวัสดุของ PCBความแข็งของวัสดุ PCB สึกหรอลงเล็กน้อย ซึ่งต้องเปลี่ยนเป็นระยะ
การกำหนดเส้นทางต้องการให้บอร์ดเดี่ยวเชื่อมต่อโดยใช้แท็บในแผงควบคุมบิตกัดวัสดุทั้งหมดของแท็บมันสร้างฝุ่นจำนวนมากที่ต้องดูดฝุ่นระบบสุญญากาศจะต้องปลอดภัยจาก ESD เป็นสิ่งสำคัญนอกจากนี้ การยึด PCB จะต้องแน่น - โดยปกติแล้วจะใช้จิ๊กอะลูมิเนียมหรือระบบจับยึดแบบสุญญากาศ
พารามิเตอร์ที่สำคัญที่สุดสองประการของกระบวนการกำหนดเส้นทางคือ: อัตราการป้อนและความเร็วในการหมุนพวกมันจะถูกเลือกตามประเภทดอกสว่านและเส้นผ่านศูนย์กลาง และควรคงสัดส่วนไว้ (กล่าวคือ การเพิ่มอัตราการป้อนควรทำควบคู่ไปกับการเพิ่มความเร็วในการหมุน)
เราเตอร์สร้างการสั่นด้วยความถี่เดียวกันกับความเร็วในการหมุน (และฮาร์โมนิกที่สูงกว่า) ซึ่งอาจมีความสำคัญหากมีส่วนประกอบที่ไวต่อการสั่นสะเทือนบนพื้นผิวของบอร์ดระดับความเครียดต่ำกว่าวิธีการถอดแบบอื่นๆข้อดีคือสามารถตัดส่วนโค้งและเลี้ยวในมุมที่แหลมคมได้ข้อเสียคือความจุที่ต่ำกว่า
คุณสมบัติเราเตอร์ PCB:
ขอบตัดเรียบ
แรงตัดต่ำ
Manul กำลังโหลด / ขนถ่าย
ระบบ CCD สำหรับการตัดที่แม่นยำ
ปรับความเร็วตัดได้ 1-100 มม./วินาที
ข้อมูลจำเพาะเราเตอร์ PCB:
| ขนาดเครื่อง | 613x700x1600mm |
| น้ำหนักเครื่อง | 300kgs |
| ระบบกำหนดตำแหน่ง | CCD และอุปกรณ์ติดตั้ง |
| ระบบควบคุม | เอซีเซอร์โวมอเตอร์ |
| พาวเวอร์ซัพพลาย | 220V |
| โหมดสูญญากาศ | สูญญากาศบน/ล่าง |
| พื้นที่ทำงาน | 310x360mm |
| แกนหมุน | 60000 รอบต่อนาที |
| ความเร็วในการตัด | 0-100 มม./วินาที |
| ความสามารถในการทำซ้ำ | ± 0.02 มม. |
| ประตูนิรภัย | คู่มือ |
แอปพลิเคชั่นเราเตอร์ PCB:
|
| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTRS12 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| รายละเอียดบรรจุภัณฑ์: | กรณีไม้อัด |
| เงื่อนไขการชำระเงิน: | T / T, L / C, Wester N Union |
รอยเท้าขนาดเล็ก Stand Alone PCB Router Machine อนุญาตให้ 0.6mm Dia Routing Bits
เราเตอร์ PCB คำอธิบาย:
เราเตอร์ Depaneling เป็นเครื่องจักรที่คล้ายกับเราเตอร์ไม้ใช้บิตเราเตอร์ในการกัดวัสดุของ PCBความแข็งของวัสดุ PCB สึกหรอลงเล็กน้อย ซึ่งต้องเปลี่ยนเป็นระยะ
การกำหนดเส้นทางต้องการให้บอร์ดเดี่ยวเชื่อมต่อโดยใช้แท็บในแผงควบคุมบิตกัดวัสดุทั้งหมดของแท็บมันสร้างฝุ่นจำนวนมากที่ต้องดูดฝุ่นระบบสุญญากาศจะต้องปลอดภัยจาก ESD เป็นสิ่งสำคัญนอกจากนี้ การยึด PCB จะต้องแน่น - โดยปกติแล้วจะใช้จิ๊กอะลูมิเนียมหรือระบบจับยึดแบบสุญญากาศ
พารามิเตอร์ที่สำคัญที่สุดสองประการของกระบวนการกำหนดเส้นทางคือ: อัตราการป้อนและความเร็วในการหมุนพวกมันจะถูกเลือกตามประเภทดอกสว่านและเส้นผ่านศูนย์กลาง และควรคงสัดส่วนไว้ (กล่าวคือ การเพิ่มอัตราการป้อนควรทำควบคู่ไปกับการเพิ่มความเร็วในการหมุน)
เราเตอร์สร้างการสั่นด้วยความถี่เดียวกันกับความเร็วในการหมุน (และฮาร์โมนิกที่สูงกว่า) ซึ่งอาจมีความสำคัญหากมีส่วนประกอบที่ไวต่อการสั่นสะเทือนบนพื้นผิวของบอร์ดระดับความเครียดต่ำกว่าวิธีการถอดแบบอื่นๆข้อดีคือสามารถตัดส่วนโค้งและเลี้ยวในมุมที่แหลมคมได้ข้อเสียคือความจุที่ต่ำกว่า
คุณสมบัติเราเตอร์ PCB:
ขอบตัดเรียบ
แรงตัดต่ำ
Manul กำลังโหลด / ขนถ่าย
ระบบ CCD สำหรับการตัดที่แม่นยำ
ปรับความเร็วตัดได้ 1-100 มม./วินาที
ข้อมูลจำเพาะเราเตอร์ PCB:
| ขนาดเครื่อง | 613x700x1600mm |
| น้ำหนักเครื่อง | 300kgs |
| ระบบกำหนดตำแหน่ง | CCD และอุปกรณ์ติดตั้ง |
| ระบบควบคุม | เอซีเซอร์โวมอเตอร์ |
| พาวเวอร์ซัพพลาย | 220V |
| โหมดสูญญากาศ | สูญญากาศบน/ล่าง |
| พื้นที่ทำงาน | 310x360mm |
| แกนหมุน | 60000 รอบต่อนาที |
| ความเร็วในการตัด | 0-100 มม./วินาที |
| ความสามารถในการทำซ้ำ | ± 0.02 มม. |
| ประตูนิรภัย | คู่มือ |
แอปพลิเคชั่นเราเตอร์ PCB:
