| Brand Name: | Winsmart |
| Model Number: | SMTR07 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| Packaging Details: | กรณีไม้อัด |
| Payment Terms: | T / T, L / C, Wester N Union |

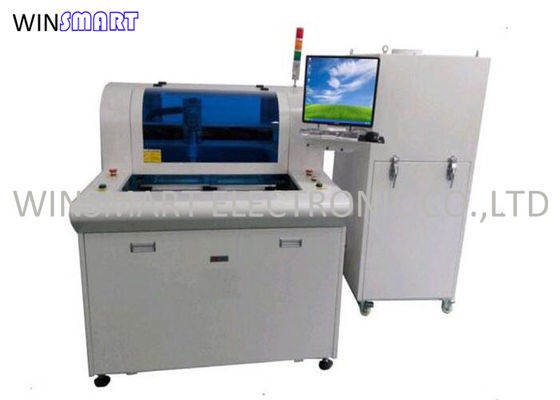

เครื่องเราเตอร์ PCB อัตโนมัติ เครื่องกัด CNC PCB เครื่องแยก PCB
คุณสมบัติเครื่องเราเตอร์ PCB อัตโนมัติ:
1. ภาพซูมเข้า 1.X10 ทำให้การเขียนโปรแกรมง่ายขึ้นและเพิ่มความแม่นยำในการตั้งค่าจุด
2. โต๊ะเลื่อนสองตัวช่วยให้สามารถเคลื่อนย้ายเข้าและออกได้พร้อมกันเพื่อลดเวลายึดเกาะเพื่อผลผลิตที่ดีขึ้น
3. ระบบออฟเซ็ต AUTO MARK ภาพ CCD สามารถตรวจสอบและจำลองเส้นทางหรือเส้นทางเพื่อลดข้อผิดพลาดที่ไม่จำเป็นก่อนตัด
4. มีระบบตรวจสอบอายุการใช้งานบิตของเส้นทางและระบบเตือนภัยเพื่อเตือนผู้ปฏิบัติงานให้เปลี่ยนบิตการกำหนดเส้นทางเมื่อตัดเสร็จ 120Mและบิตกำหนดเส้นทาง 2 มม. แรกตัดจุดกัดแรก 2 มม. กลางตัดจุดกัดที่สอง 2 มม. สุดท้ายตัดจุดกัดที่สามเพื่อเพิ่มอายุการใช้งาน
ข้อมูลจำเพาะเครื่องเราเตอร์ PCB อัตโนมัติ:
| I. ฮาร์ดแวร์ | |
| สปินเดิล | แกนหมุน Morning Star (อุปกรณ์เสริม) |
| CCD | กล้องอุตสาหกรรม Sony 520 line |
| เลนส์ | คอมพิวเตอร์ EX2C |
| สกรู | นำเข้าบอลสกรูดินแม่นยำ TBI |
| แนะนำ | HIWIN ขยับขยายรางนำเชิงเส้นที่นำเข้า |
| เครื่องยนต์ | JiaBao LCF Series |
| การ์ดควบคุม I/O | HFC PCI-9074 |
| การ์ดควบคุมคนขับ | HFC PCI-9074 |
| การ์ด I/O | PCI-9074-64 ชิ้น/-38 ชิ้น |
| การล้างข้อมูลแบบคงที่ | STATIC-ST401A ซีรีส์ |
| คอมพิวเตอร์ | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| ส่วนต่อประสานเครื่อง | AOC LCD17", เมาส์โลจิเทค |
| 2. ซอฟต์แวร์ | |
| ระบบควบคุม | Windows XP Professional (Service3,v.3244) |
| การดำเนินงาน GUI | ภาษาอังกฤษ Windows XP |
| โปรแกรมแก้ไข | อินไลน์ |
| ระบบการมองเห็น | CCD AOTU ชดเชย |
| ระบบควบคุม | รุ่น F 1.2.88 |
พารามิเตอร์เครื่องเราเตอร์ PCB อัตโนมัติ:
| โดยรวม | |
| ขนาด (กว้าง * ลึก * สูง) | 1220mm*1380mm*1240mm |
| น้ำหนัก | 450KG |
| ชดเชยความสูง | 60~110mm |
| ผู้ปลุกปั่น | |
| ประเภทมอเตอร์ | JiaBao ซีรีส์ |
| ความสามารถในการทำซ้ำตำแหน่ง | 0.001mm |
| พื้นที่ทำงานของแกน (สูงสุด) | 650mm*560mm*50mm |
| สถานีงาน | |
| การตรึง PCB | มาตรฐาน ความเชี่ยวชาญ |
| PCB กำลังโหลด / ขนถ่าย | คู่มือ |
| ขนาด PCB (สูงสุด) | 280*320mm |
| PCB หนา (สูงสุด) | 3.5mm |
| Fixturing | |
| การติดตั้งความแข็งแกร่ง | ปรับแต่งให้ติดตั้ง |
| ฟิกซ์เจอร์ ฟิกซ์ติ้ง | เครื่องจักร |
| มอเตอร์แกนหมุน | |
| พลัง | 150W |
| แกนหมุน | 60000 รอบต่อนาที / นาที |
| ปกป้อง | ระบายความร้อนด้วยตนเอง / ลม |
| เปลี่ยนเครื่องตัด | ความเชี่ยวชาญ |
| ความสามารถในการกำหนดเส้นทาง | |
| ความเร็วในการตัด (สูงสุด) | 80 มม. / วินาที |
| ความเร็วในการขับขี่ (สูงสุด) | 2500 มม./วินาที |
| ความแม่นยำในการตัด | 0.01mm |
| ระบบสูญญากาศ | |
| พลังสูญญากาศ | 3.5KW AC 380V |
| เครื่องดูดฝุ่น | ลูกดิ่ง |
| สาธารณูปโภค | |
| พลัง | 2.0KW AC380V |
| การจ่ายอากาศ | 4-6KG/cm2 |
| การเขียนโปรแกรม | |
| โปรแกรมแก้ไข | อินไลน์ |
| แก้ไขฟังก์ชัน | เส้น โค้ง วงกลม U-curve |
| การจัดเก็บโปรแกรม | HDD |
| ระบบการมองเห็น | CCD สี SONE |
| ออฟเซ็ตคัตเตอร์มิลลิ่ง | AUTO |
| การตั้งค่าสูญญากาศ | AUTO |
| จอภาพการทำงาน | |
| ตัวบ่งชี้ | ตัวบ่งชี้สถานะเครื่อง |
| ตรวจสอบเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ ใช้เวลาทดสอบ |
| ป้องกันมอเตอร์ | มีฟังก์ชั่นป้องกันความร้อนสูงเกินไป, โอเวอร์โหลด, แรงดันต่ำ |
| มอเตอร์โอเวอร์โหลดเช็ค | มีโอเวอร์โหลด, สายปกติ, ฟังก์ชั่นป้องกันแรงดันต่ำ |
| เวลาที่ใช้งานได้ของเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ |
| สถิติข้อมูล | รูปแบบกระดานแบบแยกส่วน การนับแบบแยก วิธีการนับที่หลากหลาย |
| บันทึกข้อผิดพลาด | ซอฟต์แวร์บันทึกหน่วยความจำการเตือนทั้งหมดของเครื่องจักรโดยอัตโนมัติ |
| สาม.ความแม่นยำ | |
| ความแม่นยำของแกน | 0.001mm |
| ความแม่นยำในการตัด | 0.1mm |
| IV.ความปลอดภัย | |
| ปกป้องพื้นที่ทำงาน | มีสี่ปิดผนึกป้องกัน |
| เซ็นเซอร์ประตู | ไมโครสวิตช์เซ็นเซอร์ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม) |
| ปุ่มหยุดฉุกเฉิน |
เครื่องเราเตอร์ PCB อัตโนมัติแก้ไขจุดปวดด้านล่าง:
จุดปวดในปัจจุบันที่สถานประกอบการผลิตต้องเผชิญมีดังนี้
1. การผลิตรายวันใช้เวลานาน ไม่มีประสิทธิภาพ และช้า
2. การควบคุมกระบวนการผลิตและปรับปรุงคุณภาพการผลิตและการบริการทำได้ยาก
3. วิธีการผลิตแบบเก่า กำลังการผลิตต่ำ คุณภาพต่ำ และอัตราการร้องเรียนของลูกค้าสูง
4. ต้นทุนการจ้างงานที่สูงและการขาดแคลนแรงงานอย่างร้ายแรง
5. ขาดอุปกรณ์การผลิตที่มีประสิทธิภาพ เนื่องจากไม่มีคุณภาพของผลิตภัณฑ์ ส่งผลให้โครงการสูญเสีย ส่งผลกระทบต่อการแข่งขันของแบรนด์
|
