รายละเอียดสินค้า:
|
การอนุมัติ CE: | ใช่ | การรับประกัน: | 1 ปี |
---|---|---|---|
โวลเตชั่น: | 220V/110V | สภาพ: | ใหม่ |
แผงสูงสุด: | 300x300มม | ชีวิตใบมีด: | ≥ 50,000 ครั้ง |
มุมตัด: | 90° | ความลึกของการตัด: | 0-3มม |
ความยาวตัด: | 0-300มม | ความแม่นยำในการตัด: | ±0.1มม |
ความเร็วตัด: | 0-50 มม./วินาที | ความหนาของการตัด: | 0.2-3MM |
ความกว้างของการตัด: | 0-100มม | เสียง: | ≤60dB |
ชื่อสินค้า: | เครื่องแยก PCB V Cut แบบอินไลน์ | ||
เน้น: | เครื่องแยก PCB แบบอินไลน์ V,เครื่องแยก PCB ฝาครอบอะคริลิค,เครื่องประกอบบอร์ด FR4 PCB |

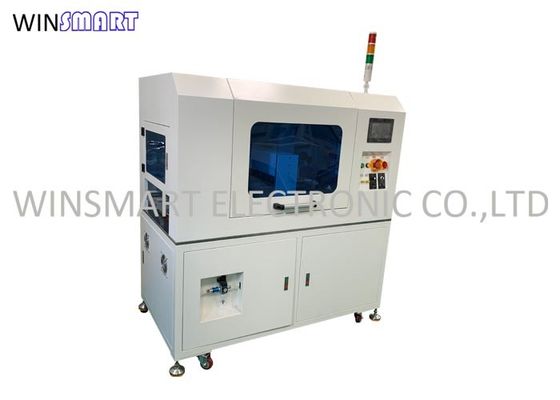

เครื่องแยก PCB V-Cut Inline ไม่เครียด
เครื่องแยก PCB V-Cut ภายในสาย
เครื่องแยก PCB เป็นกระบวนการที่สําคัญในกระบวนการผลิตของการประกอบอิเล็กทรอนิกส์จํานวนมากเพื่อปรับปรุงผลิตของแผ่นวงจรพิมพ์ (PCB) การผลิตและความเร็วเส้นของพื้นที่ติดตั้ง (SMT), บอร์ดวงจรพิมพ์มักถูกออกแบบเป็นบอร์ดขนาดใหญ่, ซึ่งจะแบ่งออกเป็นบอร์ดขนาดเล็ก PCB ตัวเดียวหลายตัว โดยใช้เครื่องจักร PCB การปรับปรุง PCB ในผลิตภัณฑ์สุดท้าย.บอร์ด PCB ขนาดใหญ่นี้สามารถเรียกว่าบอร์ดเชื่อมต่อหรือแผ่น PCBบอร์ดเชื่อมต่อขนาดใหญ่หรือแผ่นนี้ถูกแบ่งออกเป็นชิ้นเล็ก ๆ ในกระบวนการผลิตภัณฑ์ที่แตกต่างกัน มันอาจแบ่งออกหลังจาก SMT หลังจาก ICT หลังจากการเชื่อม SMT ผ่านรูหรือก่อนการประกอบผลิตภัณฑ์สุดท้าย.
หน้าที่ของเครื่องแยก PCB V-Cut
เครื่องนี้ใช้สําหรับ PCB บอร์ด deforming หลังจาก inserter. มันมีฟังก์ชันของการให้อาหารอัตโนมัติและการบรรทุกอัตโนมัติ, และเครื่องมันง่ายที่จะใช้งาน.การตั้งค่าแต่ละปริมาตรการรับประกันความสม่ําเสมอของการให้อาหารและการกําหนดการ. เราใช้ Mitsubishi PLC และจอสัมผัสไต้หวัน อินเตอร์เฟซการทํางานง่ายและเครื่องมาพร้อมกับเซ็นเซอร์ความปลอดภัยเพื่อให้แน่ใจว่าการทํางานที่ปลอดภัย
อินไลน์ V Cut PCB Separator คุณสมบัติของเครื่อง:
1กลุ่มเดียวของเครื่องตัดหลายเครื่องสามารถแบ่งออกเป็นอัตโนมัติและเครื่องตัดที่แตกต่างกันสามารถทําตามสินค้าที่แตกต่างกัน
2อุปกรณ์ครอบคลุมด้วยอะคริลิค เพื่อให้ความปลอดภัย
3.ส่วนควบคุมไฟฟ้าสามารถเลือกในอินเตอร์เฟซมนุษย์เครื่อง, สะดวกที่จะเปิดหรือปกป้อง
4มีกระปุกเก็บฝุ่นอยู่ใต้หม้อมีด
5. รับใช้กรอบการปั่นสี่เหลี่ยม, พลาตผนึกโลหะแผ่น, การแปรงสีเหล็กบนพื้นผิว.
6เหมาะสําหรับทุกแผ่น V-groove
7วัสดุการถอดแผ่น: FR4, MCPCB
กระบวนการตัดเครื่องตัด PCB V Cut
1กลไกกระดานบนส่ง PCBA ไปยังสายที่กําหนดล่วงหน้า สายขนส่งส่ง PCBA ไปยังด้านบนของมีดตรงล่างมีดตรงด้านบนเคลื่อนไหวและตัดในทิศทาง Y จนกระทั่งเส้น V การทําคะแนนทั้งหมดในทิศทาง Y ถูกตัด.
2. บอร์ดแยกตัดโดยทิศทาง Y กระแสไปยังกลุ่มหลายของเครื่องตัดหลายผ่านสาย, และ PCB ตัดในทิศทาง X ได้เสร็จในเวลาเดียว
3PCB ที่แยกแยกกันลงบนสายพานขนส่งและไหลไปยังสถานีทํางานด้านหลัง
4มีเครื่องดูดฝุ่นอยู่ใต้เครื่องตัด เพื่อดูดฝุ่น
ประโยชน์ของเครื่องแยก PCB V Cut
1ประสิทธิภาพสูง: เครื่องถูกออกแบบให้ทํางานในสาย ซึ่งหมายความว่ามันสามารถบูรณาการในสายการผลิตสําหรับการแยก PCB อย่างต่อเนื่องและอัตโนมัติส่งผลให้มีประสิทธิภาพและผลผลิตที่ดีขึ้น, ลดการทํางานด้วยมือและลดเวลาการผลิตให้น้อยที่สุด
2. การแยก V-Cut ที่แม่นยํา: เครื่องใช้วิธี V-Cut เพื่อแยก PCBs เทคนิคการตัดนี้รับประกันการแยกที่แม่นยําและสะอาดตาม V-groove ที่กําหนดไว้ล่วงหน้าส่งผลให้มีขอบเรียบและความเครียดต่ําสุดบน PCBมันช่วยรักษาความสมบูรณ์ของวงจรและส่วนประกอบ
3ความสามารถในการใช้งานได้หลากหลาย: เครื่องแยก PCB V Cut Inline มีความสามารถในการใช้งานได้หลากหลายชนิดของ PCB รวมถึงบอร์ดชั้นเดียว, ชั้นสอง และชั้นหลายมันสามารถรองรับขนาด PCB ต่าง ๆ, ความหนาและรูปร่าง ทําให้มันเหมาะสําหรับการใช้งานที่หลากหลาย
4การตัดที่ไม่ทําลายล้าง: วิธีการแยก V-Cut ที่ใช้โดยเครื่องไม่ทําลายล้าง, หมายความว่ามันไม่ทําให้เกิดความเสียหายต่อ PCB หรือองค์ประกอบของมัน.,ความแตกแตก หรือการแตกหัก เพื่อรับประกันคุณภาพและความน่าเชื่อถือของ PCB ที่แยกแยก
5การจัดสรรและการตั้งตําแหน่งอัตโนมัติ: เครื่องมีระบบการจัดสรรและการตั้งตําแหน่งอัตโนมัติ, รับประกันการวาง PCB ให้ถูกต้องในการตัด.คุณสมบัตินี้กําจัดความผิดพลาดมือและรับประกันการแยกที่สม่ําเสมอและแม่นยําสําหรับแต่ละ PCB.
6. การทํางานและการเขียนโปรแกรมง่าย: เครื่องแยก PCB V Cut Inline ถูกออกแบบด้วยการควบคุมที่เป็นมิตรกับผู้ใช้และอินเตอร์เฟสที่เข้าใจง่าย ทําให้มันง่ายในการทํางานปกติจะรวมถึงตัวเลือกการเขียนโปรแกรม เพื่อตั้งค่าปารามิเตอร์การตัด, เช่น ความลึกและความเร็วในการตัด, โดยใช้ความต้องการเฉพาะของ PCB
7. ความสามารถในการผลิตสูง: เครื่องมีความสามารถในการผลิตสูง, ทําให้การแยก PCB รวดเร็วและต่อเนื่อง. มันสามารถประมวลผล PCB หลายครั้งพร้อมกัน,เพิ่มประสิทธิภาพการผลิตโดยรวม.
8. ประสิทธิภาพในเรื่องค่าใช้จ่าย: ด้วยการทํางานแบบอัตโนมัติและมีประสิทธิภาพสูง เครื่องแยก PCB V-Cut Inline ช่วยลดต้นทุนแรงงานและลดขยะวัสดุให้น้อยที่สุดมันยกระดับกระบวนการผลิตทําให้มันเป็นทางออกที่คุ้มค่าสําหรับการแยก PCB
9การบูรณาการกับสายการผลิต: เครื่องจักรถูกออกแบบเพื่อบูรณาการเข้ากับสายการผลิตทําให้กระแสการทํางานเรียบร้อยและประสานงานกับกระบวนการผลิตและการประกอบ PCB อื่น ๆ. สามารถปรับปรุงพร้อมกับอุปกรณ์ด้านบนและด้านล่างเพื่อการจัดการ PCB ได้อย่างมีประสิทธิภาพ
รายละเอียดของเครื่องแยก PCB V-Cut
ขนาดเครื่อง | ชื่อ | เครื่องแยก PCB แบบ V-Cut |
ขนาด | 1500*800*1500 มิลลิเมตร | |
น้ําหนัก | 600กิโลกรัม | |
สี | สีขาว | |
ความต้องการในการใช้ | พลังงาน | AC220V, 1800W |
การจัดส่งอากาศ | 0.6MPa | |
สิ่งแวดล้อม | สะอาดและแห้ง หลีกเลี่ยงความชื้นหรืออุณหภูมิสูง | |
ระยะทาง ระหว่างส่วนประกอบและเส้นสกอร์ | 1.5 มม. | |
ระยะของแผ่น PCB | 12x12 มิลลิเมตร 300x300 มิลลิเมตร | |
การปรับประตูอาหาร | ด้านหน้าคงที่ ด้านหลังปรับ | |
ความสูงของส่วนประกอบสูงสุด | ข้างบน 35 มิลลิเมตร, ด้านล่าง 20 มิลลิเมตร | |
โปรแกรม | PLC | แบรนด์ท้องถิ่น |
การตั้งค่าปารามิเตอร์ | การตั้งค่าจอสัมผัส | |
การเก็บรักษา | สามารถใช้งานได้ 50 โปรแกรม | |
หน้าจอสัมผัส | ยี่ห้อไต้หวัน | |
เซนเซอร์ | ออมรอน | |
สเปคของใบ | วัสดุ | ประเทศญี่ปุ่น |
อังเคล | 10-30 องศา | |
อายุการใช้งาน | 3,000,000 ครั้ง | |
ความแม่นยําของหม้อมีด | 0.1 มม. | |
เปลี่ยนเวลาหมักมีด | 60 นาที | |
หน้าที่อื่น ๆ | การป้องกันการทํางานผิด | เซ็นเซอร์ โปรแกรม |
การคุ้มครองที่ปลอดภัย | สวิตช์หยุดฉุกเฉิน | |
ฟังก์ชันตัดไฟฟ้าและแก๊ส | ใช่ | |
ฟังก์ชันการตรวจสอบตนเอง | การติดตามเวลาเริ่มต้น, การติดตามความจุ, ข้อมูลความผิดพลาดของอุปกรณ์และระบบการยกเว้นอัตโนมัติ |
