รายละเอียดสินค้า:
|
| ฟังก์ชั่นเครื่อง: | PCB Depaneling | ความหนาของ PCB: | 0.4-3.5mm |
|---|---|---|---|
| แกนหมุน: | SycoTec | ความแม่นยำในการตัด: | ±0.05mm |
| Max Panel: | 460x410mm | ชื่อ: | เครื่องตัดกัด PCB |
| แสงสูง: | เครื่องตัดกัด PCB แบบสแตนด์อะโลน,เครื่องตัดกัด PCB แบบทำความเย็นด้วยตนเอง,5mm PCB Depaneling Router Machine |
||

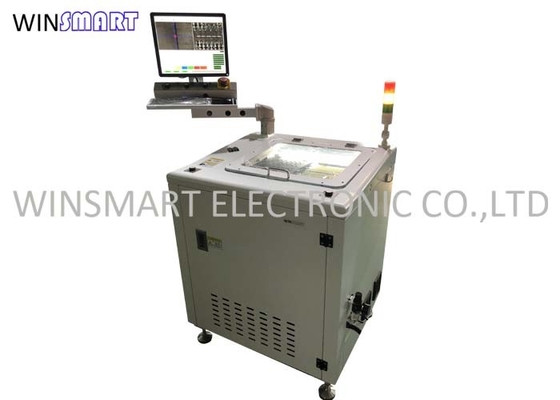

เครื่องตัดกัด PCB แบบสแตนด์อะโลนราคาประหยัดแบบแยก PCB เครื่องเราเตอร์
ฟังก์ชั่นเครื่องตัดกัด PCB:
เครื่องตัดกัด PCB เป็นอุปกรณ์ชนิดหนึ่งซึ่งส่วนใหญ่ใช้หัวกัดที่ทำงานด้วยความเร็วสูงเพื่อแยก PCB ที่เชื่อมต่อหลายตัวตามเส้นทางการแก้ไขล่วงหน้าสามารถแทนที่ข้อบกพร่องในการตัดหรือตัดด้วยตนเองของ c-cut หรือ push ปรับปรุงคุณภาพผลิตภัณฑ์ และลดอัตราของเสียเครื่องนี้ใช้ระบบปฏิบัติการล่าสุดพร้อมส่วนต่อประสานระหว่างคนกับเครื่องจักรเส้นทางการตัดสามารถแก้ไขได้โดยการสอนและแก้ไข CCD ที่มีพิกเซลสูง และยังสามารถแก้ไขได้ทีละขั้นตอนการใช้แท่นหมุนเป็นอุปกรณ์การขนถ่ายของ PCB เวลาว่างของเครื่องจะลดลงอย่างมีประสิทธิภาพและประสิทธิภาพการผลิตในอุดมคติสามารถทำได้
ข้อดีของเครื่องตัดกัด PCB:
1. ตัวเลือกแพลตฟอร์มเดี่ยว/คู่
2. ระบบวิชันซิสเต็ม PC และ CCD
3. การเขียนโปรแกรมด้วยการชดเชยและการเก็บฝุ่น
4. มีให้สำหรับบอร์ดขนาด 460 มม. สูงสุด
5. ยืดหยุ่นสำหรับสินค้าประเภทต่างๆ
6. แพลตฟอร์มแบบเปิดสำหรับ LD/ULD และอัปเกรดอัตโนมัติด้วยหุ่นยนต์
7. ใช้สำหรับการกำหนดเส้นทางของแผง PCB ที่มีความเค้นต่ำ
8. เครื่องดูดฝุ่นบนและล่าง
คุณสมบัติเครื่องตัดกัด PCB:
1. พร้อมกับเลนส์ขยาย CCD สีพิกเซลสูง, โปรแกรมเสริมการสอนและแก้ไขฟังก์ชั่นการจำลอง, ความแม่นยำที่แม่นยำยิ่งขึ้นและภาพที่คมชัดยิ่งขึ้น
2. การตรวจสอบอายุการใช้งานของเครื่องมือ: หลังจากตัดระยะหนึ่งแล้ว หัวกัดจะขึ้น/ลงไปยังตำแหน่งของคมตัดที่ยังไม่ได้ตัดโดยอัตโนมัติสามารถกำหนดระยะทางและเวลาขึ้นและลงได้อย่างอิสระตามความยาวของคมตัด เพื่อยืดอายุการใช้งานของหัวกัด
3. การออกแบบประตูนิรภัยแบบโปร่งใสทำให้ขั้นตอนการประมวลผลชัดเจนในพริบตาประตูเปิดและหยุดเพื่อป้องกันอุบัติเหตุระหว่างการประมวลผล ให้สภาพแวดล้อมการทำงานที่ปลอดภัยสำหรับผู้ใช้
4. ระบบกำหนดตำแหน่งและแก้ไขเครื่องหมายอัตโนมัติ การแสดงและติดตามเส้นทางเคลื่อนที่ ฟังก์ชันแก้ไขโฟกัสอัตโนมัติ ความแม่นยำในการตัดที่สูงขึ้น
5. สามารถใช้โปรแกรมเดียวกันหรือต่างกันสามโปรแกรมบนฟิกซ์เจอร์เดียวกันเพื่อค้นหาตามเครื่องหมาย เพื่อให้มั่นใจในความแม่นยำในการตัด
6. เครื่องดักฝุ่นทรงพลังสามารถทำความสะอาดและแก้ปัญหาการตัดฝุ่นพัดลมนำเข้าทำให้การเก็บฝุ่นสะอาดและมีเสียงรบกวนต่ำ
7. ใช้โต๊ะทำงานด้านซ้ายและขวาเพื่อแลกเปลี่ยนการประมวลผลและวางพื้นผิว PCB ลดเวลารอและเพิ่มกำลังการผลิต
8. โดยทั่วไป เครื่องตัดเป็นแบบไฟฟ้า และโต๊ะทำงานเป็นแบบนิวเมติกหากใช้งานได้เป็นเวลานาน PCBA อาจเสียหายเนื่องจากแรงดันอากาศไม่เพียงพอเครื่องเปิดอยู่อย่างสมบูรณ์เพื่อให้มั่นใจในความแม่นยำและความเสถียร
ข้อมูลจำเพาะเครื่องตัดกัด PCB:
| หมายเลขรุ่น | SMTR17 |
| ขนาดเครื่อง | 850(L) x 750(W) x 1455(H)mm |
| แรงดันไฟฟ้า | 380V/50Hz, 2.5KW |
| ขนาด PCB สูงสุด | 410x460mm (โต๊ะเดี่ยว), 260x310mm (โต๊ะคู่) |
| ความหนาของ PCB | 0.4-5mm |
| โหมดให้อาหาร | คู่มือ |
| การวางตำแหน่ง PCB | การแข่งขันที่กำหนดเอง |
| การเขียนโปรแกรม | การสอนวิสัยทัศน์ การเขียนโปรแกรมแบบอินไลน์ |
| ตัดแกน | SycoTec 60000 รอบต่อนาที / นาที (มาตรฐาน) |
| ประเภทคูลลิ่ง | ระบายความร้อนด้วยตนเอง |
| โหมดเก็บฝุ่น | คอลเลกชันด้านล่าง |
| ความเร็วในการตัด | 1-100 มม. / วินาที |
| ทำซ้ำความแม่นยำ | ±0.01mm |
| เส้นทางบิต | เส้นผ่านศูนย์กลาง 0.8-3.0 หมุนขวา |
| ทำซ้ำความแม่นยำ | ±0.02มม. |
| ระบบควบคุม | พีซีอุตสาหกรรม |
| แกนหมุน | เยอรมนี SycoTec 4015HY |
| การควบคุมการเคลื่อนไหว | บอร์ดควบคุมการเคลื่อนไหว 4 แกน |
| ลีดสกรู | ตะกั่วสกรูเจียร C5 |
| กล้อง | กล้องถ่ายภาพสีเทา 40W ของเยอรมนี |
| LCD | 17 นิ้ว |
พารามิเตอร์ทางเทคนิคเครื่องตัดกัด PCB:
| ไม่. | คำอธิบาย | ข้อมูล |
| 1 | วัด. | 850 × 750 × 930 มม. (ไม่รวมไฟเตือน) |
| 2 | XYZ จังหวะ | 410x460x60mm |
| 3 | ขนาดสูงสุดของ PCB | 410×460mm |
| 4 | ระบบเซอร์โว | เซอร์โวมอเตอร์ AC แกน X, Y (400W) แกน Z (100W) |
| 4 | ความเร็วแกน | 2000-60000 รอบต่อนาที/นาที |
| 5 | ความเร็วในการตัด | 1-100 มม./วินาที |
| 6 | ตำแหน่ง PCB | จิ๊กติดตั้ง |
| 7 | ระบบหยิบ | โดยคู่มือ |
| 8 | เก็บฝุ่น | สะสมด้านล่าง |
| 9 | เครื่องมือ | φ0.8~3mm |
| 10 | ความแม่นยำในการตัด | ±0.05mm |
| 11 | พีซี | Windows 7 หรือ windows 10 |
| 12 | ความเร็วในการเคลื่อนที่ | 1,000 มม. / วินาที (สูงสุด) |
| 13 | การเขียนโปรแกรม | PC/CCD |
| 14 | การจ่ายอากาศ | 5-8㎏/㎝³ |
| 15 | พาวเวอร์ซัพพลาย | AC220V±5％ 50 /60Hz 3kw |
การติดตั้งเครื่องตัดกัด PCB:
1. การตั้งค่าสภาพแวดล้อม
1.1 ควรติดตั้งอุปกรณ์ในที่อากาศถ่ายเทและแห้งห้ามติดตั้งในที่ที่กัดกร่อนหรือติดไฟได้ง่าย
1.2 ไม่ควรติดตั้งอุปกรณ์ในที่ที่แสงแดดส่องถึงและความร้อนสูง
1.3 ห้ามวางอุปกรณ์ในที่ที่มีการสั่นสะเทือนรุนแรงและการชนกันง่าย
2. การติดตั้งเครื่องกล
2.1 วางอุปกรณ์ในตำแหน่งที่กำหนด
2.2 ปรับระดับของอุปกรณ์ด้วยเครื่องมือวัดระดับ แล้วขันสกรูที่ตีนผีให้แน่น
2.3 ต่อท่อเก็บฝุ่นเข้ากับช่องเก็บฝุ่นของอุปกรณ์
2.4 เชื่อมต่อปลั๊กไฟของตัวเก็บฝุ่นกับอุปกรณ์เพื่อยืนยันทิศทางการทำงานและผลการเก็บฝุ่นหากกลับด้าน ให้เปลี่ยนสายไฟสองในสามสาย
2.5 ข้อกำหนดการต่อสายดิน: โปรดเชื่อมต่ออุปกรณ์กับสายดินของกล่องจ่ายไฟแยกต่างหาก และอย่าเชื่อมต่อกับอุปกรณ์อื่นเป็นชุด
3. การกำหนดค่าแหล่งจ่ายไฟ
3.1 อินพุตมาตรฐานของอุปกรณ์เป็นแบบเฟสเดียว 220 V AC
3.2 อุปกรณ์อินพุต 3 เฟส 380V AC ต้องติดตั้งหม้อแปลงไฟฟ้า
เครื่องตัดกัด PCB ขนาดลักษณะที่ปรากฏ:
