Brand Name: | Winsmart |
Model Number: | SMTL300 |
MOQ: | 1 ชุด |
ราคา: | USD1-150K/set |
Packaging Details: | กล่องไม้อัด |
Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

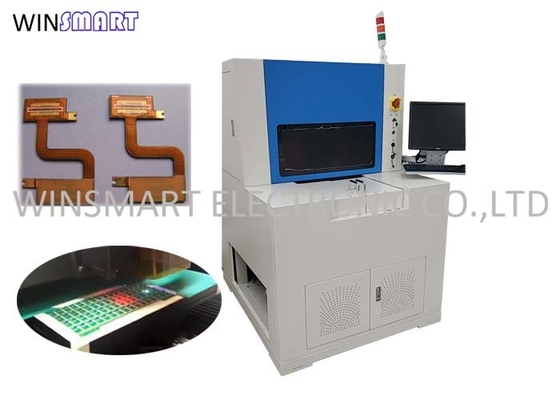

เครื่องตัดเลเซอร์ UV PCB ขนาดเล็ก 300x300 มม. ผู้ผลิตเครื่อง SMT
เครื่องตัดเลเซอร์ PCB คำอธิบาย:
เครื่องตัดเลเซอร์ PCB ใช้เป็นหลักในการตัด FPC / PCB / COB / LCP / MPI / COF / cop / pi / CPI ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคโดยใช้แหล่งกำเนิดเลเซอร์แบบโซลิดสเตตอุปกรณ์นี้รวมระบบการประมวลผลออปติคัลความเร็วสูงและความแม่นยำสูง กระบวนการอิสระและระบบการเพิ่มประสิทธิภาพเส้นทางการประมวลผล ซึ่งสามารถตัดรูปร่างได้อย่างแม่นยำและควบคุมความลึกในการตัดครึ่งหนึ่งการใช้เลเซอร์อัลตราไวโอเลตแบบพัลส์สั้นพิเศษช่วยปรับปรุงคุณภาพการประมวลผลของผลิตภัณฑ์อย่างมากเป็นวิธีการแบบไม่สัมผัส โดยไม่มีแรงกดทางกล
คุณสมบัติเครื่องตัดเลเซอร์ PCB:
1. ควบคุมผลกระทบความร้อนในการประมวลผลได้อย่างมีประสิทธิภาพ และปรับปรุงการยุบขอบและผลกระทบจากความร้อนของผลิตภัณฑ์
2. เลเซอร์คุณภาพสูง ไม่มีการสัมผัส ไม่มีเสี้ยนและเสี้ยนหลังการตัด
3. ระบบกระบวนการที่ครบถ้วนสามารถคำนวณและแบ่งส่วนกราฟิกได้อย่างแม่นยำ และตระหนักถึงกระบวนการของพารามิเตอร์การประมวลผลและการประมวลผลกราฟิก
4. ฟิลด์แอปพลิเคชัน: pcb/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp ฯลฯ
ข้อมูลจำเพาะเครื่องตัดเลเซอร์ PCB:
เลเซอร์ | โซลิดสเตทยูวีเลเซอร์ |
ความยาวคลื่นเลเซอร์ | 355nm |
แหล่งเลเซอร์ | UV 15W@30KHz |
ความแม่นยำในการวางตำแหน่ง | ±2μm |
ความแม่นยำในการทำซ้ำ | ±1μm |
พื้นที่ทำงาน | 300mmx350mm (ปรับแต่งได้) |
ความเร็วในการสแกน | 2500mm/S |
ความเร็วในการตัด | น้อยกว่า 2500mm/S |
เส้นทางการตัด | เส้น, เส้นโค้ง, วงกลม, เอเลี่ยน |
ความกดอากาศ | 0.6-0.8MPa |
มิติ | 1250x1250x1740mm |
น้ำหนัก | 1500kgs |
ข้อดีของเครื่องตัดเลเซอร์ PCB:
1. ไม่มีฝุ่น ดีต่อการนำ PCB.
2. ไม่มีความเครียด ความแม่นยำในการตัด ±5μm
3. นำเข้าไฟล์ gerber เพื่อการใช้งานที่ง่าย
4. มีการตัดเอเลี่ยน / เส้น
5. คมตัดเรียบไม่สัมผัส
ข้อเสียของการตัดทางกล:
1. ฝุ่นมากขึ้นส่งผลต่อการนำไฟฟ้า
2. มีแรงตัดทำให้เกิดความเสียหายต่อ PCB
3.จำเป็นต้องเปลี่ยนใบมีด
4. ตัดเอเลี่ยนไม่ได้
5. ยุบง่าย
เครื่องตัดเลเซอร์ PCB:
