| Brand Name: | Winsamrt |
| Model Number: | SMTP300 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-10000/set |
| Packaging Details: | กล่องไม้อัด |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

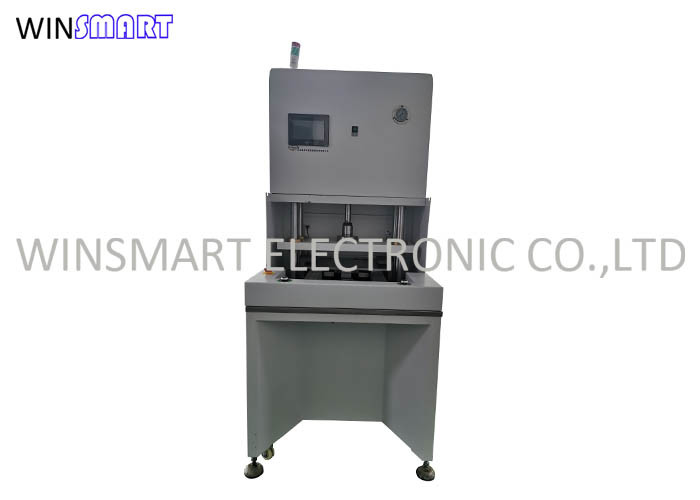

ประสิทธิภาพสูง 15Ton PCB Punch Press Machine Die Punching Machine
คุณสมบัติเครื่องกดหมัด:
1. Depaneling PCB/FPC โดยการเจาะรูเพื่อหลีกเลี่ยง micro-cracks ที่เกิดจาก manual
2. เครื่องมือแม่พิมพ์สามารถเปลี่ยนแปลงได้
3. ติดตั้งง่ายของแม่พิมพ์เจาะ
4. การโหลดและขนถ่าย PCB นั้นสะดวก
5. ใช้งานง่าย มีระบบป้องกันที่ปลอดภัย
6. กระบอกลมขับเคลื่อนการปกป้องสิ่งแวดล้อม
7. ควบคุมเวลาตัดวงจรที่มีประสิทธิภาพสูงภายใน 15 วินาที เหมาะสำหรับ PCBs ปริมาณมาก
ข้อมูลจำเพาะเครื่องกดหมัด:
| พื้นที่ทำงาน | 460*320mm |
| แรงกดดันจากงาน | 0.45-0.7Mpa |
| ความแม่นยำในการตัด | ±0.05mm |
| รอบเวลา | 7-15 วินาที |
| เอาท์พุต | 8T |
| ความหนาของ PCB/FPC | 0.08-3.5MM |
| วัสดุ PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| โหมดการตัด | ต่อย |
| ฟิกซ์เจอร์เจาะ | เครื่องมือแม่พิมพ์ (แม่พิมพ์) |
| ทรัพย์สินในการทำงาน |
จอแสดงผล LCD บันทึกจำนวน .โดยอัตโนมัติ ผลิตภัณฑ์แปรรูป เจาะอัตโนมัติ |
| พอร์ตส่ง | มาตรฐานสากล |
| ภาษาปฏิบัติการ | ภาษาอังกฤษ |
| จังหวะ | 50MM |
| ความสูงของแม่พิมพ์ | 170MM |
| พลัง | 380/220V |
| ฟิวส์ | 3A |
| ขนาดเครื่อง | 820x740x1750mm |
| น้ำหนักเครื่อง | 680kgs |
การใช้งานเครื่องกดหมัด:
Punch Press Machine Die Tooling ขั้นตอนการติดตั้ง:
1. ถอดประตูนิรภัย
2. วางรูพินสองรูบนเพลตด้านล่างของแม่พิมพ์ด้านล่างบนขอเกี่ยวสองอัน
3. ป้อนแม่พิมพ์บนลงในลิ้นชัก (ดูภาพด้านล่าง) และขอบแม่พิมพ์และแผ่นด้านบนจะทับซ้อนกัน
4. เครื่องจะเปลี่ยนเป็นโหมดแมนนวลกดปุ่ม "ด้านหน้าและด้านหลัง" เพื่อป้อนแม่พิมพ์ด้านล่างเข้าไปในเครื่อง
5. ถอดแหล่งอากาศ กระบอกสูบด้านบนและด้านล่างจะค่อยๆ ตกลงมา และแกนนำของแม่พิมพ์ด้านบนจะขยายเข้าไปในแม่พิมพ์ด้านล่าง และทั้งสองจะค่อยๆ ปิดเข้าหากัน
6. หลังจากที่ปิดแม่พิมพ์ด้านบนและด้านล่างแล้ว ให้ขันสกรูหัวแม่มือให้แน่นตามที่แสดงในรูปตรวจสอบให้แน่ใจว่าแม่พิมพ์ด้านบนไม่สามารถขยับได้หลังจากกระชับ เชื่อมต่อแหล่งอากาศ กระบอกสูบเพิ่มขึ้น แม่พิมพ์บนถูกแยก และแหล่งอากาศถูกตัดการเชื่อมต่ออีกครั้งเพื่อตรวจสอบว่า สามารถปิดแม่พิมพ์บนและแม่พิมพ์ล่างทำซ้ำการดำเนินการหนึ่งครั้งหรือสองครั้งเพื่อให้แน่ใจว่าแม่พิมพ์ด้านบนและด้านล่างปิดอย่างราบรื่นก่อนที่จะดำเนินการในขั้นตอนต่อไป
|
|
