รายละเอียดสินค้า:
|
| แอปพลิเคชัน: | FFC เป็น PCB, FPC เป็น PCB, สายไปยัง PCB ฯลฯ | ตารางการแข่งขัน: | ทำเอง |
|---|---|---|---|
| ศีรษะ: | ทำเอง | ความแม่นยำของอุณหภูมิ: | ±2°C |
| รายงานการทดสอบ: | จัดเตรียม | ชื่อ: | Hot Bar Reflow เครื่องบัดกรี |
| แสงสูง: | Hot Bar Reflow เครื่องบัดกรี,0.4MPa Pcb เครื่องบัดกรี,FFC to PCB Reflow เครื่องบัดกรี |
||

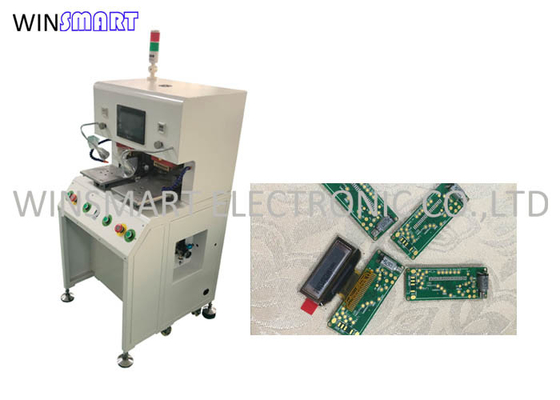

0.4MPa Selective Soldering Process Hot Bar Reflow เครื่องบัดกรี
Hot Bar Reflow Soldering เป็นกระบวนการบัดกรีแบบคัดเลือกโดยที่ชิ้นส่วนที่เคลือบด้วยบัดกรีก่อนฟลักซ์สองชิ้นถูกให้ความร้อนโดยใช้องค์ประกอบความร้อน (เรียกว่าเทอร์โมดหรือฮ็อตบาร์) เพื่อให้ได้อุณหภูมิที่เพียงพอต่อการหลอมโลหะบัดกรี
จากนั้นชิ้นส่วนจะถูกทำให้เย็นลงต่ำกว่าอุณหภูมิที่แข็งตัวเพื่อสร้างพันธะทางไฟฟ้า-เครื่องกลอย่างถาวร
คุณสมบัติการบัดกรีแบบ Hot Bar Reflow:
1. ตามผลิตภัณฑ์ต่าง ๆ อุณหภูมิเสริมที่คุณเลือก
2. หัววัดอุณหภูมิวัสดุที่ไม่ซ้ำกัน ให้ความดันเฉลี่ย
3. มีฟังก์ชั่นดูดฝุ่น ง่ายต่อการปรับและจัดตำแหน่ง
4. อุณหภูมิ NC ชัดเจนและความแม่นยำสูง
5. ด้วยเครื่องวัดความดันแบบดิจิตอลสามารถตั้งค่าช่วงความดันได้
6. การควบคุมไมโครคอมพิวเตอร์มีความแม่นยำสูงและมีเสถียรภาพ
7. เส้นโค้งที่ตั้งโปรแกรมได้รวมถึงอุณหภูมิการบัดกรีก่อนการให้ความร้อนและการไหลซ้ำ
8. เหมาะสำหรับทุกชนิดของความหนาแน่นสูง TAB, TCP และแรงดันเชื่อม FPC, FFC และ PCB บัดกรีแรงดัน.
9. การควบคุม PID ที่แม่นยำ, มุมเฟสแทนที่ไดรฟ์พัลส์
10. Less Libration, เสียงรบกวนน้อย, หลีกเลี่ยงความผันผวนของแรงดันไฟฟ้า
11. ฟิกซ์เจอร์คู่หมุนได้พร้อมประสิทธิภาพการทำงานสูง
12. ข้อมูลอินพุตหน้าจอสัมผัสทำให้การทำงานง่ายขึ้น
13. กราฟแสดงอุณหภูมิและข้อมูลอุณหภูมิแบบเรียลไทม์
Hot Bar Reflow การประสาน สเปค:
| ขนาดเครื่อง | 660×620×1260mm |
| พื้นที่ทำงาน | สูงสุด 150*150mm |
| น้ำหนักเครื่อง | 120Kg |
| แรงดันอากาศทำงาน | 0.6-0.8Mpa |
| ปริมาณการแข่งขัน | 2 |
| ขนาดหัวเทอร์โมde | สูงสุด 80*5mm |
| ความแม่นยำในการเชื่อม | ระยะห่าง 0.2mm |
| เวลากด | 1~99.9s |
| การตั้งค่าอุณหภูมิ | RT~500℃ ความอดทน ±5℃ |
| แรงดันเชื่อม | 1~20Kg |
| การตั้งค่าอุณหภูมิ | สอง |
| สภาพแวดล้อมในการทำงาน | 10-60 ℃, 40% -95% |
| แหล่งจ่ายไฟ | AC220V±10% 50HZ,2200W |
| โหมดการจัดตำแหน่ง | CCD + จอ LCD |
| โหมดให้อาหาร | คู่มือ |
| โหมดเริ่มต้น | กดปุ่มสตาร์ท |
| แท่นหมุน | การควบคุมกระบอกสูบ ความคลาดเคลื่อน<0.02mm |
ประโยชน์ของการบัดกรีแบบ Hot Bar Reflow:
การประยุกต์ใช้ Hot Bar Reflow การประสาน:
