เครื่อง PCB Depaneling Router
>

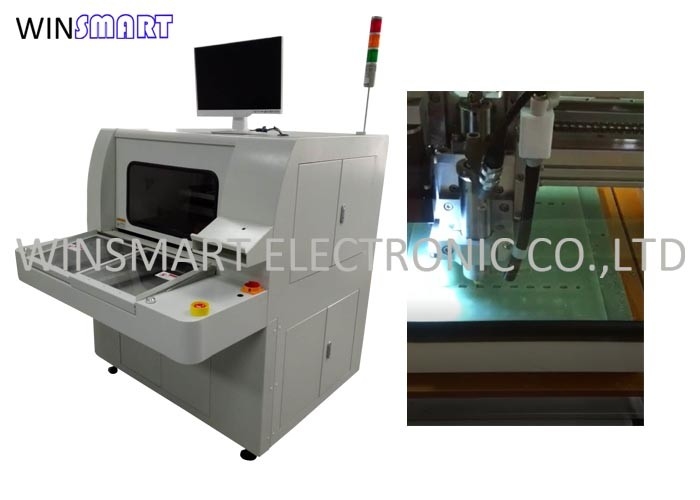

ตำแหน่ง CCD อัตโนมัติ PCB เครื่องเราเตอร์ CNC เครื่องตัดด้านบน

ตำแหน่ง CCD อัตโนมัติ PCB เครื่องเราเตอร์ CNC เครื่องตัดด้านบน

Brand Name: Winsmart
Model Number: SMTR09
MOQ: 1 ชุด
ราคา: USD20000-80000
Packaging Details: กล่องไม้อัด
Payment Terms: T/T, L/C, Western Union
Detail Information
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE
สภาพ:
ใหม่
วัสดุ PCB:
FR4, อลูมิเนียม
ความหนาของ PCB:
0.8-3.0mm
ข้อได้เปรียบ:
โต๊ะคู่
ความแม่นยำในการตัด:
±0.05mm
ต้นทาง:
จีน
ลักษณะเฉพาะ:
ตัดยอด
ความเร็วในการตัด:
1-100 มม./วินาที
คนทำความสะอาด:
ระบบสุญญากาศด้านบนและด้านล่างเสริม
ชื่อผลิตภัณฑ์:
เครื่องเราเตอร์ CNC PCB
สามารถในการผลิต:
100 ชุด/เดือน
เน้น:

ตำแหน่ง CCD PCB เครื่องเราเตอร์ CNC

,

เครื่องเราเตอร์ CNC PCB อัตโนมัติ

,

60000 รอบต่อนาที / นาที PCB Depaneling Router Machine

Product Description

ตำแหน่ง CCD อัตโนมัติ PCB CNC Router Machine เครื่องตัดสูญญากาศด้านบน





PCB เครื่องเราเตอร์ CNC บทนำ:

เร้าเตอร์ Depaneling เป็นเครื่องจักรที่คล้ายกับเร้าเตอร์ไม้ใช้บิตเราเตอร์ในการกัดวัสดุของ PCBความแข็งของวัสดุ PCB สึกหรอลง ซึ่งต้องเปลี่ยนเป็นระยะ

การกำหนดเส้นทางต้องการให้บอร์ดเดี่ยวเชื่อมต่อโดยใช้แท็บในแผงควบคุมบิตกัดวัสดุทั้งหมดของแท็บมันสร้างฝุ่นจำนวนมากที่ต้องดูดฝุ่นระบบสุญญากาศจะต้องปลอดภัยจาก ESD เป็นสิ่งสำคัญนอกจากนี้ การยึด PCB จะต้องแน่น - โดยปกติแล้วจะใช้จิ๊กอะลูมิเนียมหรือระบบจับยึดแบบสุญญากาศ



คุณสมบัติเครื่องเราเตอร์ CNC PCB:

1. โต๊ะสไลด์

2. ความเครียดต่ำ

3. คมตัดเรียบ

4. Manul กำลังโหลด / ขนถ่าย

5. ระบบ CCD สำหรับการตัดที่แม่นยำ

6. ความเร็วในการตัดที่ปรับได้ 1-100 มม./วินาที



ข้อมูลจำเพาะเครื่องเราเตอร์ CNC PCB:

โดยรวม
ขนาด (กว้าง * ลึก * สูง) 1250mm*1650mm*1450mm
น้ำหนัก 750KG
ชดเชยความสูง 60~110mm
ผู้ปลุกปั่น
ประเภทมอเตอร์ JiaBao ซีรีส์
ความสามารถในการทำซ้ำตำแหน่ง 0.001mm
พื้นที่ทำงานของแกน (สูงสุด) 650mm*560mm*50mm
สถานีงาน
การตรึง PCB มาตรฐานความเชี่ยวชาญ
PCB กำลังโหลด / ขนถ่าย คู่มือ
ขนาด PCB (สูงสุด) 320*320mm
PCB หนา (สูงสุด) 5mm
Fixturing
การตรึงความแข็งแกร่ง ปรับแต่งให้ติดตั้ง
ฟิกซ์เจอร์ ฟิกซ์ติ้ง เครื่องจักร
มอเตอร์แกนหมุน
พลัง 150W
แกนหมุน 60000 รอบต่อนาที / นาที
ปกป้อง ระบายความร้อนด้วยตนเอง / ลม
เปลี่ยนเครื่องตัด ความเชี่ยวชาญ
ความสามารถในการกำหนดเส้นทาง
ความเร็วในการตัด (สูงสุด) 80 มม./วินาที
ความเร็วในการขับขี่ (สูงสุด) 2500 มม./วินาที
ความแม่นยำในการตัด 0.01mm
ระบบสูญญากาศ
พลังสูญญากาศ 3.5KW AC 380V
เครื่องดูดฝุ่น ลูกดิ่ง
สาธารณูปโภค
พลัง 2.0KW AC380V
การจ่ายอากาศ 4-6KG/cm2
การเขียนโปรแกรม
โปรแกรมแก้ไข อินไลน์
แก้ไขฟังก์ชัน เส้น โค้ง วงกลม U-curve
การจัดเก็บโปรแกรม HDD
ระบบการมองเห็น CCD สี SONE
หัวกัดออฟเซ็ต AUTO
การตั้งค่าสูญญากาศ AUTO
จอภาพการทำงาน
ตัวบ่งชี้ ตัวบ่งชี้สถานะเครื่อง
ตรวจสอบเครื่องมือ อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ ใช้เวลาในการทดสอบ
ป้องกันมอเตอร์ มีฟังก์ชั่นป้องกันความร้อนสูงเกินไป, โอเวอร์โหลด, แรงดันต่ำ
มอเตอร์โอเวอร์โหลดเช็ค มีโอเวอร์โหลด, สายปกติ, ฟังก์ชั่นป้องกันแรงดันต่ำ
เวลาที่ใช้เครื่องมือ อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ
สถิติข้อมูล รูปแบบกระดานแบบแยกส่วน การนับแบบแยก วิธีการนับแบบต่างๆ
บันทึกข้อผิดพลาด ซอฟต์แวร์บันทึกหน่วยความจำการเตือนทั้งหมดของเครื่องจักรโดยอัตโนมัติ
สาม.ความแม่นยำ
ความแม่นยำของแกน 0.001mm
ความแม่นยำในการตัด 0.1mm
IV.ความปลอดภัย
ปกป้องพื้นที่ทำงาน มีสี่ปิดผนึกป้องกัน
เซ็นเซอร์ประตู ไมโครสวิตช์เซ็นเซอร์ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม)
ปุ่มหยุดฉุกเฉิน
