รายละเอียดสินค้า:
|
ความแม่นยำในการตัด: | ±5μm | ความเค้นทางกล: | ไม่ |
---|---|---|---|
พื้นที่ทำงาน: | 300x300mm | ระยะการสแกน: | 40x40mm |
เลเซอร์แบรนด์: | ออปโตเวฟ | การเชื่อมต่อ PCB: | V-cut, ข้อต่อกัด |
วัสดุ PCB: | PCB แบบยืดหยุ่น FR4 | ชื่อ: | เครื่องตัดเลเซอร์ยูวี |
แสงสูง: | เครื่องตัดเลเซอร์ UV 15W,เครื่องตัดเลเซอร์ UV Flex PCB,เครื่องตัดเลเซอร์ PCB หัว Optowave |

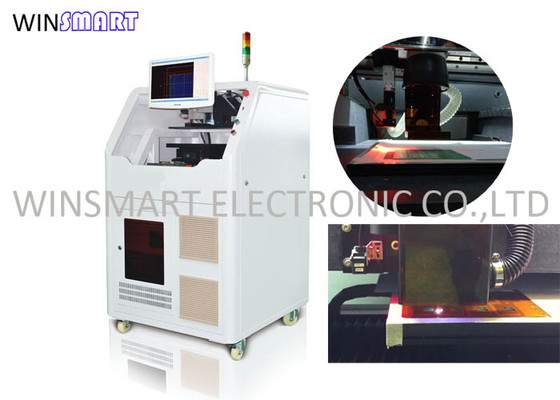

เศรษฐกิจ 15W Optowave เลเซอร์หัว Flex PCB UV เครื่องตัดเลเซอร์
การแนะนำเครื่องตัดเลเซอร์ UV:
อุปกรณ์ PCB Laser Depaneling นี้ถูกรวมเข้ากับเลเซอร์ UV ที่มีความเสถียรสูงและประสิทธิภาพดีที่สุด
เครื่องกำเนิดไฟฟ้า
อุปกรณ์นี้ให้การโฟกัสพื้นที่ทำงานที่ยอดเยี่ยม อัตราส่วนการกระจายกำลัง และความร้อนต่ำที่ให้ความกว้างในการตัดน้อยและคุณภาพการตัดสูงระหว่างการประมวลผล
ด้วยตารางแบบสองแกนที่ซับซ้อนและโมดูลควบคุมแบบวงปิด ทำให้มั่นใจได้ว่าสามารถตัดได้อย่างรวดเร็วในขณะที่ยังคงรักษาระดับความแม่นยำระดับไมครอนไว้ด้วยเทคโนโลยีที่ทันสมัยของเซ็นเซอร์ตำแหน่งและแอปพลิเคชันการจับภาพ CCD
ระบบเลเซอร์แยกส่วนและแยกแผ่น PCB กำลังได้รับความนิยม—โดยเฉพาะอย่างยิ่งเมื่อความซับซ้อนของแผงวงจรและอัตราส่วนของส่วนประกอบเพิ่มขึ้นอย่างต่อเนื่องผู้ผลิตไมโครอิเล็กทรอนิกส์และอุปกรณ์การแพทย์ต้องการความคลาดเคลื่อนอย่างใกล้ชิดและเศษเล็กเศษน้อย นี่คือจุดที่เทคโนโลยีเลเซอร์ส่องแสง
เครื่องตัดเลเซอร์ UV คำอธิบาย:
ผู้ผลิตบางรายเสนอการตัดด้วยเลเซอร์เป็นวิธีเพิ่มเติม
การแยกส่วนด้วยเลเซอร์ UV ใช้ความยาวคลื่น 355 นาโนเมตร (อัลตราไวโอเลต) แหล่งกำเนิดเลเซอร์แบบไดโอดปั๊มที่ความยาวคลื่นนี้ เลเซอร์สามารถตัด เจาะ และจัดโครงสร้างบนพื้นผิววงจรแข็งและยืดหยุ่นได้ลำแสงเลเซอร์ที่สามารถตัดความกว้างได้ต่ำกว่า 25μm ควบคุมโดยกระจกสแกนแบบ Galvo ที่มีความแม่นยำสูงพร้อมความแม่นยำในการทำซ้ำที่ +/- 4 μm
วัสดุพื้นผิวที่หลากหลายสามารถตัดด้วยแหล่งกำเนิดแสงเลเซอร์ UV รวมถึง FR4 และ FPC
เครื่องตัดเลเซอร์ยูวีข้อมูลจำเพาะ:
เลเซอร์ | Q-Switched diode-pump ทั้งหมด โซลิดสเตตยูวีเลเซอร์ |
ความยาวคลื่นเลเซอร์ | 355nm |
แหล่งเลเซอร์ | ออปโตเวฟ UV 15W@30KHz |
ความแม่นยำในการวางตำแหน่งโต๊ะทำงานของมอเตอร์เชิงเส้น | ±2μm |
ความแม่นยำในการทำซ้ำของโต๊ะทำงานของมอเตอร์เชิงเส้น | ±1μm |
สาขาการทำงานที่มีประสิทธิภาพ | 300mmx300mm (ปรับแต่งได้) |
ความเร็วในการสแกน | 2500mm/s (สูงสุด) |
ที่ทำงาน | 40mmx40mm |
เครื่องตัดเลเซอร์ยูวีข้อดี:
ความแม่นยำ ความเที่ยงตรง ความเค้นเชิงกลต่ำ คุณภาพของการตัดที่สูงขึ้น ต้นทุนเครื่องมือที่ต่ำลง และความสามารถในการสร้างรูปร่างและการตัดที่ยืดหยุ่น
