| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTL300 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-150K/set |
| รายละเอียดบรรจุภัณฑ์: | กล่องไม้อัด |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

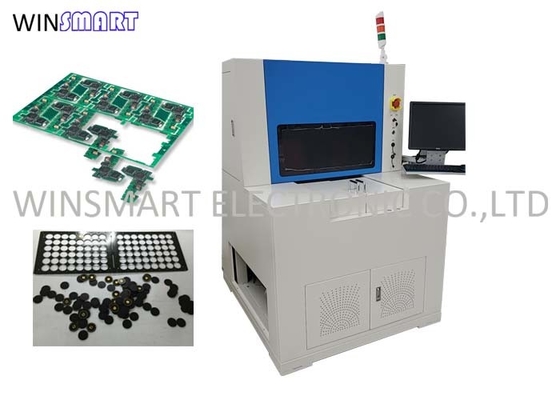

เครื่องตัดเลเซอร์ UV Head V ที่นำเข้าทางเศรษฐกิจ PCB Laser Depaneling Machine
ฟังก์ชั่นเครื่อง Depaneling เลเซอร์:
เครื่องตัดเลเซอร์ PCB ส่วนใหญ่จะใช้ในการตัด FPC / PCB / COB / LCP / MPI / COF / cop / pi / CPI ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคโดยแหล่งกำเนิดเลเซอร์โซลิดสเตต
อุปกรณ์นี้ผสานรวมระบบประมวลผลออปติกความเร็วสูงและความแม่นยำสูง กระบวนการอิสระและระบบเพิ่มประสิทธิภาพเส้นทางการประมวลผล ซึ่งสามารถตัดรูปร่างได้อย่างแม่นยำและควบคุมความลึกของการตัดครึ่งหนึ่งการใช้เลเซอร์อัลตราไวโอเลตแบบพัลส์สั้นพิเศษได้ปรับปรุงคุณภาพการประมวลผลของผลิตภัณฑ์อย่างมาก
เป็นวิธีที่ไม่ต้องสัมผัส โดยไม่มีความเครียดในการตัดเชิงกล
ข้อมูลจำเพาะของเครื่อง Depaneling เลเซอร์:
| เลเซอร์ | เลเซอร์ UV แบบโซลิดสเตต |
| ความยาวคลื่นเลเซอร์ | 355นาโนเมตร |
| แหล่งเลเซอร์ | ยูวี 15W@30KHz |
| ความแม่นยำของตำแหน่ง | ±2μm |
| ความแม่นยำในการทำซ้ำ | ±1μm |
| พื้นที่ทำงาน | 300mmx350mm (ปรับแต่งได้) |
| ความเร็วในการสแกน | 2500 มม. / วินาที |
| ความเร็วตัด | น้อยกว่า 2500 มม./วินาที |
| ทางตัด | เส้น เส้นโค้ง วงกลม มนุษย์ต่างดาว |
| ความกดอากาศ | 0.6-0.8MPa |
| มิติ | 1250x1250x1740มม |
| น้ำหนัก | 1500กก |
คุณสมบัติเครื่อง Depaneling เลเซอร์:
ควบคุมเอฟเฟกต์ความร้อนในการประมวลผลได้อย่างมีประสิทธิภาพ และปรับปรุงการยุบตัวของขอบและเอฟเฟกต์ความร้อนของผลิตภัณฑ์เลเซอร์คุณภาพสูง ไม่มีการประมวลผลแบบสัมผัส ไม่มีเสี้ยนและเสี้ยนหลังการตัดระบบกระบวนการที่สมบูรณ์สามารถคำนวณและแบ่งส่วนกราฟิกได้อย่างแม่นยำ และตระหนักถึงกระบวนการของพารามิเตอร์การประมวลผลและการประมวลผลกราฟิกไม่มีความเครียด ความแม่นยำในการตัด ±5μmนำเข้าไฟล์ gerber เพื่อการใช้งานที่ง่ายมีการตัดคนต่างด้าว / เส้นขอบตัดเรียบไม่สัมผัส
การประยุกต์ใช้เครื่อง Depaneling เลเซอร์:
ฟิลด์แอ็พพลิเคชัน: pcb/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp ฯลฯ ไม่มีฝุ่น การนำ PCB ดี
|
