เครื่อง PCB Depaneling Router
>
โต๊ะคู่ความเร็วสูงสี่แกน Visual PCB Router Milling Cutter 350x400mm

โต๊ะคู่ความเร็วสูงสี่แกน Visual PCB Router Milling Cutter 350x400mm

Brand Name: Winsmart
Model Number: SMTR07
MOQ: 1 ชุด
ราคา: USD20000-80000
Packaging Details: กล่องไม้อัด
Payment Terms: T/T, L/C, Western Union
Detail Information
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE
วิธีเชื่อมต่อ:
ข้อต่อกัด
วัสดุ PCB:
FR4, อลูมิเนียม
ความหนาของ PCB:
0.8-3.0mm
วิดีโอการตรวจสอบ:
ที่ให้ไว้
ความแม่นยำในการตัด:
±0.05mm
ใบรับรอง:
ซี
พื้นที่ทำงาน:
350x400mm
ความเร็วในการตัด:
1-100 มม./วินาที
คนทำความสะอาด:
ระบบสูญญากาศด้านล่าง
ชื่อผลิตภัณฑ์:
เครื่องตัดกัดเราเตอร์ PCB
สามารถในการผลิต:
100 ชุด/เดือน
เน้น:

Visual PCB Router Milling Cutter

,

350x400mm PCB Router Milling Cutter

,

เครื่องเราเตอร์ Depaneling PCB สี่แกน

Product Description

350x400mm Dual Table ความเร็วสูงสี่แกน Visual PCB Router Milling Cutter


คุณสมบัติเครื่องเราเตอร์ PCB:
ระบบนี้มีโต๊ะสไลด์สำหรับการผลิตปริมาณมากและมีความเครียดต่ำในการปกป้อง PCBA เพื่อให้คมตัดเรียบ
มอเตอร์และสปินเดิลที่นำเข้ามาใช้เพื่อวัตถุประสงค์ที่ปราศจากเสียงรบกวน
ระบบดูดฝุ่นด้านบนและด้านล่างสามารถเลือกได้ตามความต้องการของลูกค้าที่แตกต่างกัน
ระบบ CCD คุณภาพสูงเพื่อการตัดที่แม่นยำ
การเขียนโปรแกรมบิตการกำหนดเส้นทางและความเร็วในการตัดที่ง่ายและสะดวกสามารถปรับได้


PCBA Milling Cutter PCB Router Machine ข้อมูลจำเพาะ:

โดยรวม
ขนาด (กว้าง * ลึก * สูง)1150mm*1250mm*1325mm
น้ำหนัก750KG
ชดเชยความสูง60~110mm
ผู้ปลุกปั่น
ประเภทมอเตอร์JiaBao ซีรีส์
ความสามารถในการทำซ้ำตำแหน่ง0.001mm
พื้นที่ทำงานของแกน (สูงสุด)870mm*450mm*50mm
สถานีงาน
การตรึง PCBมาตรฐานความเชี่ยวชาญ
PCB กำลังโหลด / ขนถ่ายคู่มือ
ขนาด PCB (สูงสุด)350*400mm
PCB หนา (สูงสุด)5mm
Fixturing
การตรึงความแข็งแกร่งปรับแต่งให้ติดตั้ง
ฟิกซ์เจอร์ ฟิกซ์ติ้งเครื่องจักร
มอเตอร์แกนหมุน
พลัง40W
แกนหมุน60000 รอบต่อนาที / นาที
ปกป้องระบายความร้อนด้วยตนเอง / ลม
เปลี่ยนเครื่องตัดความเชี่ยวชาญ
ความสามารถในการกำหนดเส้นทาง
ความเร็วในการตัด (สูงสุด)100 มม. / วินาที
ความเร็วในการขับขี่ (สูงสุด)3000mm/วินาที
ความแม่นยำในการตัด0.01mm
ระบบสูญญากาศ
พลังสูญญากาศ3.5KW AC 380V
เครื่องดูดฝุ่นลูกดิ่ง
สาธารณูปโภค
พลัง2.0KW AC380V
การจ่ายอากาศ4-6KG/cm2
การเขียนโปรแกรม
โปรแกรมแก้ไขอินไลน์
แก้ไขฟังก์ชันเส้น โค้ง วงกลม U-curve
การจัดเก็บโปรแกรมHDD
ระบบการมองเห็นCCD สี SONE
ออฟเซ็ตหัวกัดAUTO
การตั้งค่าสูญญากาศAUTO
จอภาพการทำงาน
ตัวบ่งชี้ตัวบ่งชี้สถานะเครื่อง
ตรวจสอบเครื่องมืออายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ ใช้เวลาในการทดสอบ
ป้องกันมอเตอร์มีฟังก์ชั่นป้องกันความร้อนสูงเกินไป, โอเวอร์โหลด, แรงดันต่ำ
มอเตอร์โอเวอร์โหลดเช็คมีโอเวอร์โหลด, สายปกติ, ฟังก์ชั่นป้องกันแรงดันต่ำ
เวลาที่ใช้เครื่องมืออายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ
สถิติข้อมูลรูปแบบกระดานแบบแยกส่วน การนับแบบแยก วิธีการนับแบบต่างๆ
บันทึกข้อผิดพลาดซอฟต์แวร์บันทึกหน่วยความจำการเตือนทั้งหมดของเครื่องจักรโดยอัตโนมัติ
สาม.ความแม่นยำ
ความแม่นยำของแกน0.001mm
ความแม่นยำในการตัด0.1mm
IV.ความปลอดภัย
ปกป้องพื้นที่ทำงานมีสี่ปิดผนึกป้องกัน
เซ็นเซอร์ประตูไมโครสวิตช์เซ็นเซอร์ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม)
ปุ่มหยุดฉุกเฉิน


พารามิเตอร์เครื่องดูดฝุ่นเราเตอร์ PCB:

กระชอนกล่องแนวตั้ง
ขนาดกล่องเก็บฝุ่น730mm×640mm×1700mm
แรงดันไฟฟ้าAC380V 50HZ, 2.2KW, 3HP
เสียงรบกวนต่ำกว่า 75db
ขนาดช่องลมเข้า/ทางออก6 นิ้ว/8 นิ้ว
สายไฟ5X2.52
ถุงกรองความหนาแน่นสูง

16PCS


การใช้งานเครื่องเราเตอร์ PCB:
มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมอิเล็กทรอนิกส์ เช่น โทรศัพท์มือถือ ยานยนต์อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้าในครัวเรือน โทรศัพท์มือถือ ไฟ LED อุตสาหกรรมการแพทย์ ฯลฯ

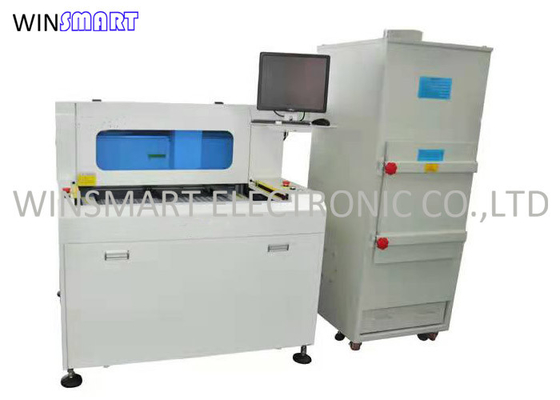

โต๊ะคู่ความเร็วสูงสี่แกน Visual PCB Router Milling Cutter 350x400mm 0


ข้อกำหนดในการติดตั้งเครื่องเราเตอร์ PCB:

1. ข้อกำหนดด้านแหล่งจ่ายไฟของผู้จัดจำหน่ายแผ่น: AC380V (เครื่องยนต์หลัก) 4.8K8 / 9A+ (เครื่องดูดฝุ่น) 2.2KW/4.7A

2. Tn-s: เฟส A, เฟส B, เฟส C, Zero Line (N), สายกราวด์ (PE), สายไฟ 4 มม.2ข้างต้น

3. ความต้องการแรงดันอากาศ: 4-6 กก./ซม.²

4. พื้นที่วางเครื่อง: ควรสงวนระยะการบำรุงรักษา 80-100 ซม. หลังเครื่องจากผนังด้านซ้ายและด้านขวาต้องสำรองระยะการบำรุงรักษา 50-80 ซม.

5. ข้อกำหนดด้านการติดตั้ง: ความสูงรวม 37 มม. แบ่งออกเป็นเฟรมด้านล่าง + จิ๊ก และความยาวและความกว้างของเฟรมด้านล่างคือ 430 ม. × 380 ม. รู M6 สำหรับการติดตั้งเฟรมด้านล่างเป็นสี่เหลี่ยมจัตุรัส 360 × 360 มม.
