| Brand Name: | Winsmart |
| Model Number: | SMTR07 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| Packaging Details: | กล่องไม้อัด |
| Payment Terms: | T/T, L/C, Western Union |

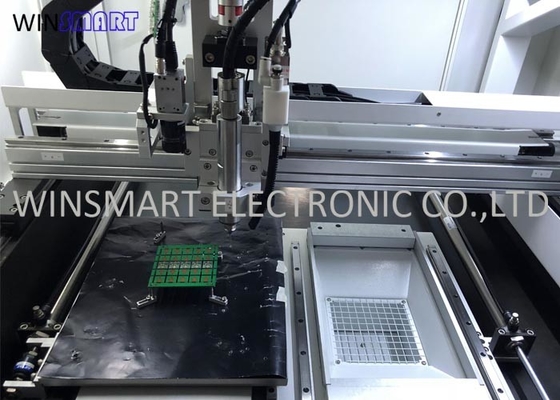

เครื่องแยกชิ้นส่วน PCB ควบคุมด้วยพีซี, การจำลอง PCB สำหรับบอร์ด PCB แท็บ
เครื่องพีซีบีควบคุม Depaneling Machine บทนำ:
เครื่องเราเตอร์แบบถอดแผ่น PCB เป็นเครื่องที่ใช้แยกบอร์ด PCB ที่ผิดปกติซึ่งเชื่อมต่อด้วยรูประทับยังเป็นที่รู้จักกันในนามเครื่องตัดโค้ง PCB, เครื่องแยก PCB หลุมแสตมป์, เราเตอร์ PCB, เครื่องเราเตอร์ PCB depanelingเป็นกระบวนการที่สำคัญในกระบวนการผลิต PCBและหมายถึงการตัดกราฟิกที่ลูกค้าต้องการผ่านบิตตามโปรแกรมประมวลผลที่ออกแบบโดยโครงการเมื่อหัวกัดสึกในระดับหนึ่ง มีดจะหักและทำให้เกิดการรั่วซึมหากไม่ได้ส่งมอบบอร์ดการผลิตที่มีบิตดีให้กับลูกค้าตามความต้องการของลูกค้า PCBA (แผงวงจรพิมพ์ + การประกอบหมายถึงกระบวนการทั้งหมดของบอร์ดเปล่า PCB ที่ผ่าน SMT แล้วจุ่มปลั๊กอิน) จะไม่สามารถติดตั้งได้สำเร็จ ผลิตภัณฑ์ส่งผลให้ PCBA เสีย
ข้อดีของ PC Depaneling Machine ที่ควบคุมด้วยพีซี:
1. ตารางคู่ บิตการเราต์ทำงานตลอดเวลา ปรับปรุงประสิทธิภาพการทำงาน
2. ตัดอย่างต่อเนื่องโดยไม่หยุดชะงักระหว่างการขนถ่าย
3. ระบบเพลาหมุนคุณภาพสูงช่วยให้ระบบสามารถเร่งและชะลอตัวได้อย่างรวดเร็ว ลดเวลาการซิงโครไนซ์ ปรับปรุงประสิทธิภาพการทำงาน และรักษาความแม่นยำสูง
4. ใช้ฮาร์ดแวร์คุณภาพสูงเพื่อให้แน่ใจว่ามีความแข็งแกร่งและประสิทธิภาพสูง
5. สกรูไกด์ทั้งหมดถูกปิดไว้เพื่อป้องกันไม่ให้ฝุ่นและสิ่งสกปรกเข้าไป เพื่อปรับปรุงอายุการใช้งานและประสิทธิภาพของเพลาหมุน
เครื่องแยกชิ้นส่วน PCB ควบคุมด้วยพีซีคุณสมบัติ:
1. โต๊ะสไลด์สำหรับการผลิตปริมาณมากและมีความเครียดต่ำในการปกป้อง PCBA เพื่อให้คมตัดเรียบ
2. ใช้มอเตอร์และแกนหมุนที่นำเข้ามาเพื่อจุดประสงค์ที่ปราศจากเสียงรบกวน
3. ระบบดูดฝุ่นด้านบนและด้านล่างสามารถเลือกได้ตามความต้องการของลูกค้าแต่ละราย
4. ระบบ CCD คุณภาพสูงเพื่อให้แน่ใจว่าตัดได้อย่างแม่นยำ
5. การปรับตั้งโปรแกรม บิตการกำหนดเส้นทาง และความเร็วในการตัดที่ง่ายและสะดวกสามารถปรับได้
PCBA Milling Cutter PCB Router Machine ข้อมูลจำเพาะ:
| โดยรวม | |
| ขนาด (กว้าง * ลึก * สูง) | 1150mm*1250mm*1325mm |
| น้ำหนัก | 750KG |
| ชดเชยความสูง | 60~110mm |
| ผู้ปลุกปั่น | |
| ประเภทมอเตอร์ | JiaBao ซีรีส์ |
| ความสามารถในการทำซ้ำตำแหน่ง | 0.001mm |
| พื้นที่ทำงานของแกน (สูงสุด) | 870mm*450mm*50mm |
| สถานีงาน | |
| การตรึง PCB | มาตรฐานความเชี่ยวชาญ |
| PCB กำลังโหลด / ขนถ่าย | คู่มือ |
| ขนาด PCB (สูงสุด) | 350*400mm |
| PCB หนา (สูงสุด) | 5mm |
| Fixturing | |
| การตรึงความแข็งแกร่ง | ปรับแต่งให้ติดตั้ง |
| ฟิกซ์เจอร์ ฟิกซ์ติ้ง | เครื่องจักร |
| มอเตอร์แกนหมุน | |
| พลัง | 40W |
| แกนหมุน | 60000 รอบต่อนาที / นาที |
| ปกป้อง | ระบายความร้อนด้วยตนเอง / ลม |
| เปลี่ยนเครื่องตัด | ความเชี่ยวชาญ |
| ความสามารถในการกำหนดเส้นทาง | |
| ความเร็วในการตัด (สูงสุด) | 100 มม. / วินาที |
| ความเร็วในการขับขี่ (สูงสุด) | 3000mm/วินาที |
| ความแม่นยำในการตัด | 0.01mm |
| ระบบสูญญากาศ | |
| พลังสูญญากาศ | 3.5KW AC 380V |
| เครื่องดูดฝุ่น | ลูกดิ่ง |
| สาธารณูปโภค | |
| พลัง | 2.0KW AC380V |
| การจ่ายอากาศ | 4-6KG/cm2 |
| การเขียนโปรแกรม | |
| โปรแกรมแก้ไข | อินไลน์ |
| แก้ไขฟังก์ชัน | เส้น โค้ง วงกลม U-curve |
| การจัดเก็บโปรแกรม | HDD |
| ระบบการมองเห็น | CCD สี SONE |
| ออฟเซ็ตหัวกัด | AUTO |
| การตั้งค่าสูญญากาศ | AUTO |
| จอภาพการทำงาน | |
| ตัวบ่งชี้ | ตัวบ่งชี้สถานะเครื่อง |
| ตรวจสอบเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ ใช้เวลาในการทดสอบ |
| ป้องกันมอเตอร์ | มีฟังก์ชั่นป้องกันความร้อนสูงเกินไป, โอเวอร์โหลด, แรงดันต่ำ |
| มอเตอร์โอเวอร์โหลดเช็ค | มีโอเวอร์โหลด, สายปกติ, ฟังก์ชั่นป้องกันแรงดันต่ำ |
| เวลาที่ใช้เครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ |
| สถิติข้อมูล | รูปแบบกระดานแบบแยกส่วน การนับแบบแยก วิธีการนับแบบต่างๆ |
| บันทึกข้อผิดพลาด | ซอฟต์แวร์บันทึกหน่วยความจำการเตือนทั้งหมดของเครื่องจักรโดยอัตโนมัติ |
| สาม.ความแม่นยำ | |
| ความแม่นยำของแกน | 0.001mm |
| ความแม่นยำในการตัด | 0.1mm |
| IV.ความปลอดภัย | |
| ปกป้องพื้นที่ทำงาน | มีสี่ปิดผนึกป้องกัน |
| เซ็นเซอร์ประตู | ไมโครสวิตช์เซ็นเซอร์ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม) |
| ปุ่มหยุดฉุกเฉิน | |
| เครื่องดูดฝุ่น | |
| กระชอน | กล่องแนวตั้ง |
| ขนาดกล่องเก็บฝุ่น | 730mm×640mm×1700mm |
| แรงดันไฟฟ้า | AC380V 50HZ, 2.2KW, 3HP |
| เสียงรบกวน | ต่ำกว่า 75db |
| ขนาดช่องลมเข้า/ทางออก | 6 นิ้ว/8 นิ้ว |
| สายไฟ | 5X2.52 |
| ถุงกรองความหนาแน่นสูง | 16PCS |
|
