| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTL300 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-150K/set |
| รายละเอียดบรรจุภัณฑ์: | กล่องไม้อัด |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

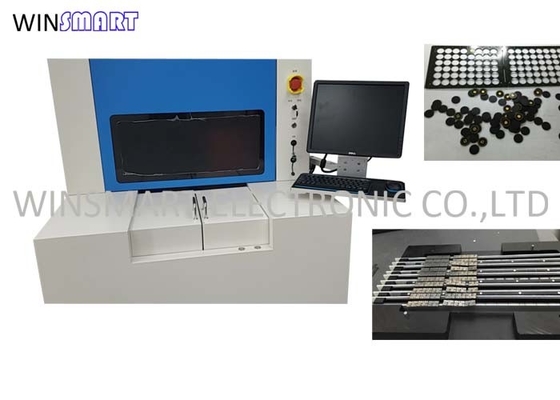

การตัด PCB เลเซอร์ UV โดยไม่เกิดความเครียดทางกลสำหรับการถอด FPC/PCB
การใช้งานการตัด PCB เลเซอร์ UV:
FPC และวัสดุที่เกี่ยวข้อง, การตัด FPC/PCB/ แข็ง-Flex PCB, การตัดโมดูลกล้อง
ข้อดีของการตัด PCB เลเซอร์ UV:
ไม่มีความเครียดทางกลบนพื้นผิวหรือวงจร
ไม่มีค่าใช้จ่ายเครื่องมือหรือวัสดุสิ้นเปลือง
ความเก่งกาจ – ความสามารถในการเปลี่ยนแอพพลิเคชั่นโดยเพียงแค่เปลี่ยนการตั้งค่า
Fiducial Recognition – การตัดที่แม่นยำและชัดเจนยิ่งขึ้น
การจดจำแสงก่อนเริ่มกระบวนการถอด/แยก PCBCMS Laser เป็นหนึ่งในบริษัทไม่กี่แห่งที่ให้บริการคุณลักษณะนี้
ความสามารถในการถอดพื้นผิวแทบทุกชนิด(โรเจอร์ส FR4 เคมี เทฟลอน เซรามิกส์ อลูมิเนียม ทองเหลือง ทองแดง ฯลฯ)
ความคลาดเคลื่อนในการจับยึดคุณภาพการตัดที่ไม่ธรรมดามีขนาดเล็กเพียง < 50 ไมครอน
ไม่มีข้อจำกัดในการออกแบบ – ความสามารถในการตัดบอร์ด PCB แบบเสมือนจริงและขนาดรวมถึงรูปทรงที่ซับซ้อนและบอร์ดหลายมิติ
ข้อมูลจำเพาะการตัด PCB เลเซอร์ UV:
| พลัง | 380V AC, 50Hz, 20A |
| เครื่องอัดอากาศ | เครื่องอัดอากาศ |
| ขนาดเครื่อง | 1450(L)x1350(W)x1665(H)mm |
| พื้นที่ติดตั้ง | 3000x3000x2500mm |
| น้ำหนักเครื่อง | 2000kgs |
| อุณหภูมิโดยรอบ | 22 ~ 25 ℃ |
| ความแปรผันของอุณหภูมิ | ภายใน ± 1 ℃ / 24 ชม. |
| ความชื้นแวดล้อม | ภายใน 40% ~ 70% (ไม่อนุญาตให้มีการควบแน่นที่เห็นได้ชัด) |
| เกรดปลอดฝุ่น | 100000 หรือดีกว่า |
| การใช้พลังงาน | 6KW |
| ความกว้างของการตัด | ≤ 50 มม. × 50 มม. |
| วัสดุตัด | ตัดเต็ม / ตัดครึ่ง PCB / FPC, LCP / กาวและวัสดุอื่น ๆ ที่เกี่ยวข้อง |
| ตัดความหนา | ≤ 3mm |
| ความเร็วในการตัด | ≤ 3000mm / S |
| ความแม่นยำในการตัดเฉือนโดยรวม | ≤ 30um |
| รูปแบบการประมวลผล | เส้นตรง สแลช เส้นโค้ง ความผิดปกติ ฯลฯ |
UV Laser PCB ตัดเลเซอร์ที่มา:
| เลเซอร์ | เลเซอร์นาโนวินาทีคลื่นแสง 355nm |
| ความถี่ซ้ำ | 50-150khz |
| เลเซอร์พาวเวอร์ | ยูวี 15W@30KHz |
| ความกว้างของพัลส์ | < 20ns |
| เสถียรภาพด้านพลังงาน | < 3% RMS มากกว่า 8 ชั่วโมง |
| คุณภาพลำแสง m² | < 1.3 |
| โหมด | 2500mm/S |
คุณสมบัติการตัด PCB เลเซอร์ UV:
1. ควบคุมผลกระทบจากความร้อนในการประมวลผลได้อย่างมีประสิทธิภาพ และปรับปรุงการยุบตัวของขอบและผลกระทบจากความร้อนของผลิตภัณฑ์
2. เลเซอร์คุณภาพสูง ไม่มีการสัมผัส ไม่มีเสี้ยนและเสี้ยนหลังการตัดระบบกระบวนการที่ครบถ้วนสามารถคำนวณและแบ่งส่วนกราฟิกได้อย่างแม่นยำ และตระหนักถึงกระบวนการของพารามิเตอร์การประมวลผลและการประมวลผลกราฟิก
3. ไม่มีความเครียด ความแม่นยำในการตัด ±5μm
4. นำเข้าไฟล์ gerber เพื่อการใช้งานที่ง่ายสามารถตัดเอเลี่ยน/ไลน์ได้
5. ไม่สัมผัสคมตัดเรียบ
|
|
