| Brand Name: | Winsamrt |
| Model Number: | SMTP300 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-10000/set |
| Packaging Details: | กล่องไม้อัด |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

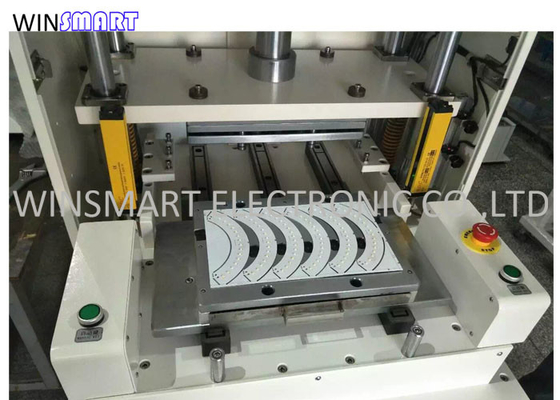

4.Automatic Cylinder Driven PCB Depaneling Punching Optional 8-30 Ton
ภาพรวมการเจาะ PCB Depaneling:
ได้รับการออกแบบมาสำหรับ PCB/FPC ซึ่งเชื่อมต่อกันด้วยจุดและรูประทับตรา มีเอฟเฟกต์การปั๊มและเจาะที่มีความแม่นยำสูงที่มีประสิทธิภาพสูงรับประกันการตัด FPC, การเปลี่ยนรูป PCB ในตลาดปัจจุบันเท่านั้น
ความแม่นยำในการตัดขั้นต่ำคือ ±0.05 มม. สำหรับ PCB แบบบางพิเศษพื้นที่ทำงานสูงสุด 460*320 มม.
คุณสมบัติการเจาะ PCB Depaneling:
1. สลับสองมือสองมือเริ่มการทำงาน
2. ติดตั้งทางเลื่อนของดายล่างเข้าและออก และดายล่างจะเข้าและออกโดยอัตโนมัติ ดังนั้นผลิตภัณฑ์จึงสะดวกและปลอดภัยในการหยิบและวาง
3. สวิตช์หยุดฉุกเฉิน ระบุปัญหาและปิดเครื่องทันเวลา
4. ประตูนิรภัย การติดตั้งและการว่าจ้างแม่พิมพ์เพื่อหลีกเลี่ยงมือที่หลงทาง (การทำงานปกติโดยไม่มีประตูรักษาความปลอดภัยด้านนอกไม่ทำงาน)
5. ฟังก์ชั่นการตั้งค่าแรงดันลมนิรภัย, สัญญาณเตือนเมื่อเกินขีดจำกัดการนับอัตโนมัติ การปิดเกินขีดจำกัด
7. ความเค้นภายในเกิดขึ้นเมื่อเขียงเหลือน้อยที่สุดและเพื่อหลีกเลี่ยงการแตกร้าวของดีบุก
8. เหมาะสำหรับบอร์ดที่มีปริมาณมาก
PCB Depaneling Punching ลักษณะเฉพาะ:
1. ถอด PCB/FPC โดยใช้แม่พิมพ์เจาะรู เพื่อหลีกเลี่ยงรอยแตกขนาดเล็กที่เกิดจากคู่มือ
2. โครงเหล็กหล่อเพื่อความแข็งแกร่งแม่พิมพ์เจาะรูสามารถเปลี่ยนได้ติดตั้งแม่พิมพ์เจาะได้ง่าย
3. แม่พิมพ์ล่างที่เคลื่อนย้ายได้เพื่อการโหลดและขนถ่ายแม่พิมพ์เจาะ PCB ที่ง่ายดาย |FPC ตาย|แม่พิมพ์เจาะ PCB|แม่พิมพ์ FPC
4. อุปกรณ์เป็นสากลสามารถเปลี่ยนแม่พิมพ์ได้หลากหลายและการเปลี่ยนแม่พิมพ์ทำได้สะดวกและรวดเร็ว
PCB Depaneling Punching ข้อมูลจำเพาะ:
| พื้นที่ทำงาน | 460*320มม |
| ความกดดันจากการทำงาน | 0.45-0.7Mpa |
| ความแม่นยำในการตัด | ±0.05มม |
| รอบเวลา | 7-15 วินาที |
| เอาต์พุต | 8T |
| ความหนาของ PCB/FPC | 0.08-3.5MM |
| วัสดุ PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| โหมดการตัด | เจาะ |
| หมัดประจำ | เครื่องมือแม่พิมพ์ (แม่พิมพ์) |
| คุณสมบัติการทำงาน |
หน้าจอ LCD บันทึกจำนวนโดยอัตโนมัติ ผลิตภัณฑ์แปรรูป, เจาะอัตโนมัติ |
| พอร์ตส่ง | มาตรฐานสากล |
| ภาษาการทำงาน | ภาษาอังกฤษ |
| จังหวะ | 50 มม |
| ความสูงของแม่พิมพ์ | 170มม |
| พลัง | 380/220V |
| ฟิวส์ | 3A |
| ขนาดเครื่อง | 820x740x1750มม |
| น้ำหนักเครื่อง | 680กก |
แอพลิเคชันเจาะ PCB Depaneling:
ใช้สำหรับบอร์ด FR4 และอะลูมิเนียม PCB ที่มีการกำหนดเส้นทางปริมาณมาก และการถอดแผง FPC
|
| Brand Name: | Winsamrt |
| Model Number: | SMTP300 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-10000/set |
| Packaging Details: | กล่องไม้อัด |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
4.Automatic Cylinder Driven PCB Depaneling Punching Optional 8-30 Ton
ภาพรวมการเจาะ PCB Depaneling:
ได้รับการออกแบบมาสำหรับ PCB/FPC ซึ่งเชื่อมต่อกันด้วยจุดและรูประทับตรา มีเอฟเฟกต์การปั๊มและเจาะที่มีความแม่นยำสูงที่มีประสิทธิภาพสูงรับประกันการตัด FPC, การเปลี่ยนรูป PCB ในตลาดปัจจุบันเท่านั้น
ความแม่นยำในการตัดขั้นต่ำคือ ±0.05 มม. สำหรับ PCB แบบบางพิเศษพื้นที่ทำงานสูงสุด 460*320 มม.
คุณสมบัติการเจาะ PCB Depaneling:
1. สลับสองมือสองมือเริ่มการทำงาน
2. ติดตั้งทางเลื่อนของดายล่างเข้าและออก และดายล่างจะเข้าและออกโดยอัตโนมัติ ดังนั้นผลิตภัณฑ์จึงสะดวกและปลอดภัยในการหยิบและวาง
3. สวิตช์หยุดฉุกเฉิน ระบุปัญหาและปิดเครื่องทันเวลา
4. ประตูนิรภัย การติดตั้งและการว่าจ้างแม่พิมพ์เพื่อหลีกเลี่ยงมือที่หลงทาง (การทำงานปกติโดยไม่มีประตูรักษาความปลอดภัยด้านนอกไม่ทำงาน)
5. ฟังก์ชั่นการตั้งค่าแรงดันลมนิรภัย, สัญญาณเตือนเมื่อเกินขีดจำกัดการนับอัตโนมัติ การปิดเกินขีดจำกัด
7. ความเค้นภายในเกิดขึ้นเมื่อเขียงเหลือน้อยที่สุดและเพื่อหลีกเลี่ยงการแตกร้าวของดีบุก
8. เหมาะสำหรับบอร์ดที่มีปริมาณมาก
PCB Depaneling Punching ลักษณะเฉพาะ:
1. ถอด PCB/FPC โดยใช้แม่พิมพ์เจาะรู เพื่อหลีกเลี่ยงรอยแตกขนาดเล็กที่เกิดจากคู่มือ
2. โครงเหล็กหล่อเพื่อความแข็งแกร่งแม่พิมพ์เจาะรูสามารถเปลี่ยนได้ติดตั้งแม่พิมพ์เจาะได้ง่าย
3. แม่พิมพ์ล่างที่เคลื่อนย้ายได้เพื่อการโหลดและขนถ่ายแม่พิมพ์เจาะ PCB ที่ง่ายดาย |FPC ตาย|แม่พิมพ์เจาะ PCB|แม่พิมพ์ FPC
4. อุปกรณ์เป็นสากลสามารถเปลี่ยนแม่พิมพ์ได้หลากหลายและการเปลี่ยนแม่พิมพ์ทำได้สะดวกและรวดเร็ว
PCB Depaneling Punching ข้อมูลจำเพาะ:
| พื้นที่ทำงาน | 460*320มม |
| ความกดดันจากการทำงาน | 0.45-0.7Mpa |
| ความแม่นยำในการตัด | ±0.05มม |
| รอบเวลา | 7-15 วินาที |
| เอาต์พุต | 8T |
| ความหนาของ PCB/FPC | 0.08-3.5MM |
| วัสดุ PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| โหมดการตัด | เจาะ |
| หมัดประจำ | เครื่องมือแม่พิมพ์ (แม่พิมพ์) |
| คุณสมบัติการทำงาน |
หน้าจอ LCD บันทึกจำนวนโดยอัตโนมัติ ผลิตภัณฑ์แปรรูป, เจาะอัตโนมัติ |
| พอร์ตส่ง | มาตรฐานสากล |
| ภาษาการทำงาน | ภาษาอังกฤษ |
| จังหวะ | 50 มม |
| ความสูงของแม่พิมพ์ | 170มม |
| พลัง | 380/220V |
| ฟิวส์ | 3A |
| ขนาดเครื่อง | 820x740x1750มม |
| น้ำหนักเครื่อง | 680กก |
แอพลิเคชันเจาะ PCB Depaneling:
ใช้สำหรับบอร์ด FR4 และอะลูมิเนียม PCB ที่มีการกำหนดเส้นทางปริมาณมาก และการถอดแผง FPC
