| Brand Name: | Winsmart |
| Model Number: | SMTAD5 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-10000/set |
| Packaging Details: | กล่องไม้อัด |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

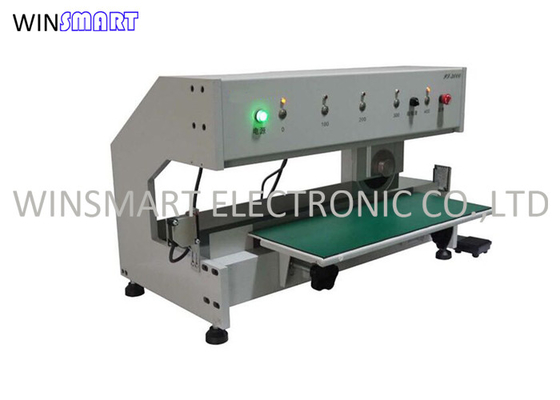

อัตโนมัติ 4 อัตราความเร็วอลูมิเนียม PCB Depaneling Machine สำหรับ V-cut Boards
รายละเอียดเครื่อง Depaneling PCB อลูมิเนียม:
1. เครื่องถอดแผ่น PCB นี้ใช้การออกแบบเครื่องตัดแบบเส้นตรง / แบบวงกลมแบบใหม่และทำให้เส้นตัดความเค้นเฉือนขนาดเล็กเสร็จสิ้นในคราวเดียวคัตเตอร์นี้เหมาะสำหรับการตัด PCB ด้วยร่องวีกระดานไม่เคลื่อนที่ และใบมีดตัดเคลื่อนที่ไปข้างหน้าและข้างหลังแรงเฉือนลดลงและความเสี่ยงด้านคุณภาพของผลิตภัณฑ์จะลดลงเครื่องตัดทำจากเหล็กความเร็วสูงและสามารถใช้ซ้ำได้ทีนี้มาพูดถึงผลกระทบของความเค้นของเครื่องตัด PCB
2. จากมุมมองของฟิสิกส์ เราสามารถเข้าใจได้ว่าเมื่อวัสดุไม่สามารถทำให้เกิดการกระจัดภายใต้การกระทำของแรงภายนอก รูปทรงและขนาดของวัสดุจะเปลี่ยนไปการเสียรูปนี้เรียกว่าความเครียด
3. เมื่อวัสดุเสียรูปจะมีแรงปฏิกิริยาภายในเท่ากัน แต่ตรงกันข้ามเพื่อต้านทานแรงภายนอกความเข้มข้นของแรงภายในแบบกระจาย ณ จุดหนึ่งเรียกว่าความเค้นกล่าวโดยสรุป แรงภายในต่อหน่วยพื้นที่ของจุดในส่วนตัดขวางที่ศึกษาเรียกว่าความเค้น ค่าปกติของหน้าตัดเรียกว่าความเค้นปกติหรือความเค้นปกติ และแทนเจนต์ของหน้าตัดเรียกว่าความเค้นเฉือนหรือแรงเฉือน
4. ก่อนอื่น เช่นเดียวกับมีดตัด PCB แบบมีดที่เคลื่อนย้ายได้ PCB ไม่เคลื่อนที่ในกระบวนการตัด และมีดกลมจะเคลื่อนที่เพื่อให้แน่ใจว่าส่วนประกอบอิเล็กทรอนิกส์ของซับสเตรตจะไม่เสียหายเนื่องจากการเคลื่อนไหว และเป็นปัจจัยที่ส่งผลต่อความเค้นของตัวคั่นด้วยนอกจากนี้ ยังสามารถปรับความเร็วการเลื่อนของหัวกัดกลม ความลึกของร่องวี การสูญเสียหัวกัด และการปรับช่วงเวลาที่แม่นยำระหว่างหัวกัดทรงกลมบนกับหัวกัดตรงด้านล่าง
คุณสมบัติเครื่อง Depaneling PCB อลูมิเนียม:
1. แยกการประกอบ PCB ที่ทำคะแนนล่วงหน้าโดยไม่ทำให้เกิดความเครียดบน PCB หรือส่วนประกอบ
2. การตั้งโปรแกรมความยาวในการตัดด้วยปุ่มเดียวด้วยจอแสดงผลดิจิตอล
3. ความเร็วในการแยกจะถูกปรับโดยปุ่มหมุน
4. จัดการการให้คะแนนหรือการตัดออกเป็นระยะ
5. บอร์ดที่มีส่วนประกอบที่ฉายสามารถตัดได้อย่างแม่นยำ
6. แท่นสแตนเลสขนาดใหญ่ทั้งสองด้านของใบมีดป้องกันการโยกเยกของบอร์ดและปรับความสูงและมุมของโต๊ะได้
7. ระยะห่างระหว่างใบมีดแบบวงกลมและเชิงเส้นสามารถปรับได้เพื่อให้พอดีกับความลึกของร่องที่แตกต่างกันและชดเชยการสึกหรอของใบมีด
8. สามารถลับใบมีดได้อีกครั้ง
9. ใบมีดสามารถปรับแต่งตามคำขอของลูกค้าได้
ข้อมูลจำเพาะของเครื่อง Depaneling PCB อลูมิเนียม:
| แบบอย่าง | SMTAD5 |
| ขนาดเครื่อง | L650*W550*H460 |
| ความยาวตัดสูงสุด | 400mm |
| วัสดุ PCB | FR4, MCPCB |
| ความเร็วในการตัด | 300 มม./วินาที หรือ 500 มม./วินาที |
| ความหนาของ PCB | 0.6-2.5mm |
| พลัง | 220/110V |
| น้ำหนักเครื่อง | 50kgs |
| เซ็นเซอร์ความปลอดภัย | ใช่ |
| ตัดจังหวะ | ตั้งได้ |
| ประเภทใบมีด | วงกลม + เชิงเส้น |
| วัสดุใบมีด | เหล็กกล้าความเร็วสูง |
| สภาพเครื่อง | ใหม่ |
| ลับใบมีดแล้ว | 2-3 ครั้ง |
| การรับประกัน | 1 ปี |
| บริการ | การสนับสนุนทางเทคนิคออนไลน์ 7/24 มี Trianing ต่างประเทศ |
ลักษณะเครื่อง Depaneling PCB อลูมิเนียม:
1. บำรุงรักษาและใช้งานง่าย
2. ความเค้นดัดต่ำไม่มีการสั่นสะเทือน
3. พิเศษสำหรับ PCB พื้นผิวเรซินที่มีร่อง V ที่ทำคะแนนล่วงหน้า
4.ความปลอดภัยในการใช้งาน
|
