รายละเอียดสินค้า:
|
สี: | สีขาว | วัสดุ PCB: | FR4, อลูมิเนียม |
---|---|---|---|
ความหนาของ PCB: | 0.8-3.0mm | ข้อได้เปรียบ: | การเขียนโปรแกรมอย่างง่าย |
ความแม่นยำในการตัด: | ±0.05mm | ขนาด PCB มาตรฐาน: | 400X400mm |
บิตการกำหนดเส้นทาง: | Dia 0.8-2.5mm | คู่มือการใช้: | 1pc |
ใบรับรอง: | ซี | ชื่อผลิตภัณฑ์: | เครื่องเราเตอร์ PCB ตั้งโต๊ะ |
แสงสูง: | ใบรับรอง CE PCB Depaneling Router,400x400mm PCB Depaneling Router,500mm / s เครื่องเราเตอร์ PCB แบบตั้งโต๊ะ |

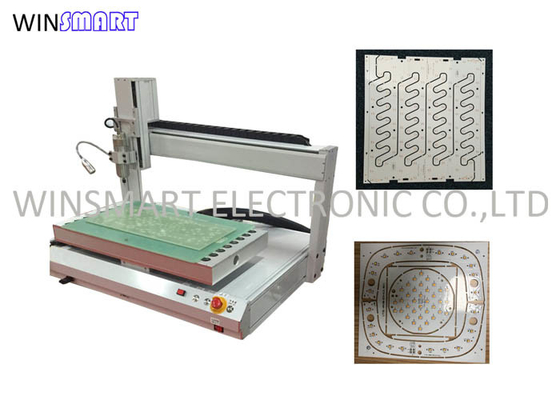

เครื่องเราเตอร์ PCB แบบตั้งโต๊ะ แกนมอเตอร์ PCB Depaneling Machine
บทนำเครื่องเราเตอร์ PCB ตั้งโต๊ะ:
เครื่องเราเตอร์ PCB แบบตั้งโต๊ะแบบตั้งโต๊ะนี้ใช้มอเตอร์แกนหมุนของแบรนด์ท้องถิ่นและเครื่องดูดฝุ่นหัวกัดจะใช้สำหรับการตัด PCB และใช้ได้กับแผง PCB อลูมิเนียมมีหัวกัดที่มีเส้นผ่านศูนย์กลางต่างกันสำหรับข้อต่อการกัดที่มีขนาดต่างกันอุปกรณ์จับยึดแบบสั่งทำพิเศษช่วยให้การตัดเป็นไปอย่างราบรื่นและแม่นยำเพื่อปกป้องส่วนประกอบต่างๆ
คุณสมบัติเครื่องเราเตอร์ PCB แบบตั้งโต๊ะ:
1. เราเตอร์ PCB โต๊ะเดี่ยวแบบตั้งโต๊ะที่มีความเร็วสูงสุด 100 มม./วินาที และความเร็วในการวางตำแหน่ง 500 มม./วินาที
2. กล่องสอนการเขียนโปรแกรม ง่ายต่อการตั้งโปรแกรมสำหรับผลิตภัณฑ์ใหม่
3. ระบบสปินเดิลคุณภาพสูงช่วยให้ระบบสามารถเร่งและชะลอตัวได้อย่างรวดเร็ว ลดเวลาการซิงโครไนซ์และเพิ่มประสิทธิภาพการทำงานในขณะที่ยังคงความเที่ยงตรงสูงหน่วยนี้คุ้มค่า สามารถกำหนดขนาดโต๊ะทำงานได้ตามบอร์ด PCB ของลูกค้า
4.ลดความเครียดในการตัด
5. ขอบตัดเรียบ
6. ใช้งานง่ายเมื่อเปลี่ยนผลิตภัณฑ์
7. อุปกรณ์ติดตั้งได้รับการปรับแต่งเพื่อการถอดแยกชิ้นส่วนที่สมบูรณ์แบบ
ข้อกำหนดเครื่องเราเตอร์ PCB แบบตั้งโต๊ะ:
แบบอย่าง | SMTDR300 |
มอเตอร์ระบบขับเคลื่อน | เซอร์โว/สเต็ปเปอร์มอเตอร์ |
แกนหมุน | แกนหมุนในประเทศ / นำเข้า |
ประสิทธิภาพการตัด | 500mm / s |
ความสามารถในการทำซ้ำของระบบขับเคลื่อน | ± 0.02 มม. |
ความเร็วในการตัด | สูงสุด 100 มม. / S ขึ้นอยู่กับวัสดุ PCB และคุณภาพการตัด |
ปณิธาน | ±0.01mm |
XYZ จังหวะ | 400 x 400 x 100 มม. (มาตรฐาน) |
การวางตำแหน่ง PCB | ฟิกซ์เจอร์พิเศษหรือมาตรฐาน |
วิธีการจัดการ | โหมดแมนนวล |
ความหนาของแผงวงจร | 0.4mm-4mm |
พลังแกนหมุน | 0.5 กิโลวัตต์ |
ความเร็วแกน | 40,000 รอบต่อนาที |
ขนาดเครื่อง | 650x550x500mm |
น้ำหนัก | 75KG |
ข้อควรระวังเครื่องเราเตอร์ PCB ตั้งโต๊ะ:
1. หลังจากทำงานเสร็จ ให้แน่ใจว่าได้ตัดไฟ ทำความสะอาดบอร์ดที่ตัดของเสีย และตรวจสอบความสะอาดของเครื่องเราเตอร์ PCB
2. ให้ความสนใจกับสปินเดิลมอเตอร์และบิตการกำหนดเส้นทางเพื่อให้แน่ใจว่าการนำเอาแผงออกอย่างมีประสิทธิภาพ
3. ใส่ใจกับการบำรุงรักษาเครื่องมือเมื่อเครื่องมือไม่ได้ใช้งานเป็นเวลานาน ให้ถอดเครื่องมือและใช้น้ำมันเครื่องเพื่อบำรุงรักษา
4. ตรวจสอบการยึดสกรูแต่ละตัวของเครื่องเราเตอร์ PCB นี้ทุกวัน
