รายละเอียดสินค้า:
|
บริการหลังการขาย: | วิดีโอการใช้งานและการสนับสนุนออนไลน์ | แหล่งเลเซอร์: | 20W UV |
---|---|---|---|
พื้นที่ทำงาน: | 300x300mm | ตารางการแข่งขัน: | กำหนดเอง |
ความยาวคลื่น: | 355nm | ชื่อ: | เครื่องตัด PCB เลเซอร์ UV |
แสงสูง: | เครื่อง Depanelization Pcb เลเซอร์ 20W,อุปกรณ์ถอดแยกชิ้นส่วน Pcb 300x300mm,อุปกรณ์ถอดแผ่น UV UV 20W |

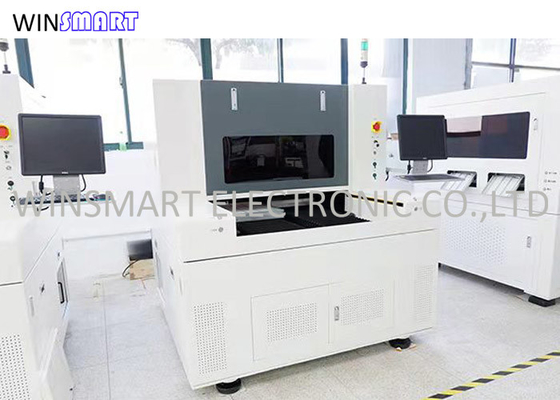

เครื่องตัด PCB เลเซอร์ UV 20W สำหรับการถอดแผงวงจรพิมพ์แบบแข็ง
คุณสมบัติของเครื่องตัด PCB เลเซอร์ UV:
1. ควบคุมผลกระทบจากความร้อนในการประมวลผลได้อย่างมีประสิทธิภาพ และปรับปรุงการยุบตัวของขอบและผลกระทบจากความร้อนของผลิตภัณฑ์
2. เลเซอร์คุณภาพสูง ไม่มีการสัมผัส ไม่มีเสี้ยนและเสี้ยนหลังการตัด
3. ระบบกระบวนการที่ครบถ้วนสามารถคำนวณและแบ่งส่วนกราฟิกได้อย่างแม่นยำ และตระหนักถึงกระบวนการของพารามิเตอร์การประมวลผลและการประมวลผลกราฟิก
4. ไม่มีความเครียด ความแม่นยำในการตัด ±5μm
5. นำเข้าไฟล์ gerber เพื่อการใช้งานที่ง่าย
6. มีการตัดเอเลี่ยน/ไลน์คมตัดเรียบไม่สัมผัส
ข้อมูลจำเพาะของเครื่องตัด PCB เลเซอร์ UV:
แบบอย่าง | SMTL300D |
พลัง | 380V AC, 50Hz, 20A |
เครื่องอัดอากาศ | เครื่องอัดอากาศ |
ขนาดเครื่อง | 1450(L)x1350(W)x1665(H)mm |
พื้นที่ติดตั้ง | 3000x3000x2500mm |
น้ำหนักเครื่อง | 800kgs |
อุณหภูมิโดยรอบ | 22 ~ 25 ℃ |
ความแปรผันของอุณหภูมิ | ภายใน ± 1 ℃ / 24 ชม. |
ความชื้นแวดล้อม | ภายใน 40% ~ 70% (ไม่อนุญาตให้มีการควบแน่นที่เห็นได้ชัด) |
เกรดปลอดฝุ่น | 100000 หรือดีกว่า |
การใช้พลังงาน | 6KW |
ความกว้างของการตัด | ≤ 50 มม. × 50 มม. |
วัสดุตัด | ตัดเต็ม / ตัดครึ่ง PCB / FPC, LCP / กาวและวัสดุอื่น ๆ ที่เกี่ยวข้อง |
ตัดความหนา | ≤ 3mm |
ความเร็วในการตัด | ≤ 3000mm / S |
ความแม่นยำในการตัดเฉือนโดยรวม | ≤ 30um |
รูปแบบการประมวลผล | เส้นตรง สแลช เส้นโค้ง ความผิดปกติ ฯลฯ |
เลเซอร์ | เลเซอร์นาโนวินาทีคลื่นแสง 355nm |
ความถี่ซ้ำ | 50-150khz |
พลังเลเซอร์ | ยูวี 15W@30KHz |
ความกว้างของพัลส์ | < 20ns |
เสถียรภาพด้านพลังงาน | < 3% RMS มากกว่า 8 ชั่วโมง |
คุณภาพลำแสง m² | < 1.3 |
โหมด | 2500mm/S |
การรับประกัน | 1 ปี |
บริการ | มีการฝึกอบรมในต่างประเทศ |
ข้อดีของเครื่องตัด PCB เลเซอร์ UV:
เครื่องตัด PCB เลเซอร์ UV หมายถึงอุปกรณ์ถอดแยกพิเศษสำหรับแผงวงจรแบบยืดหยุ่น FPC และอุตสาหกรรมแผงวงจร PCB แบบแข็งด้วยเลเซอร์ UV กำลังสูงสำหรับอุปกรณ์ถอดแผง FPC และ PCB มีอุปกรณ์ตัดด้วยเลเซอร์, เครื่องเจาะรู PCB เจาะรู, ใบมีดแยก pcb เคลื่อนที่, เครื่องตัดมิลลิ่งและอุปกรณ์อื่น ๆข้อดีของเครื่องตัด PCB เลเซอร์ UV คืออะไร?
1.ไม่มีฝุ่น
สภาพแวดล้อมการผลิตของอุตสาหกรรมแผงวงจรดำเนินการในการประชุมเชิงปฏิบัติการที่ปราศจากฝุ่นอุปกรณ์แยกชิ้นส่วน PCB แบบดั้งเดิม เช่น เครื่องเคลื่อนย้ายใบมีด จะผลิตสิ่งตกค้างและผงขนาดเล็กอย่างหลีกเลี่ยงไม่ได้ ซึ่งจะทำให้เวิร์กช็อปปลอดฝุ่นระดับ 10,000 และ 1,000 เสีย และส่งผลต่อการนำไฟฟ้าของผลิตภัณฑ์เครื่องตัด PCB เลเซอร์ UV เป็นกระบวนการแปรรูปไอซึ่งจะไม่ก่อให้เกิดฝุ่นและเอื้อต่อการนำผลิตภัณฑ์
2. ความแม่นยำในการตัดสูง
ช่องว่างในการประมวลผลของอุปกรณ์การประมวลผลแบบดั้งเดิมที่มีความแม่นยำสูงไม่สามารถเข้าถึงช่องว่างที่มีความกว้างน้อยกว่า 100 ไมครอน ซึ่งจะทำให้เส้นบนขอบหรือแผงวงจร PCBA ที่มีส่วนประกอบเสียหายจุดโฟกัสของเครื่องตัดเลเซอร์มีขนาดเล็ก และโหมดการประมวลผลความเย็นด้วยรังสีอัลตราไวโอเลตมีผลกระทบต่อความร้อนเพียงเล็กน้อยที่ขอบของแผงวงจรความแม่นยำของตำแหน่งการตัดน้อยกว่า 50 ไมครอน และความแม่นยำของขนาดการตัดน้อยกว่า 30 ไมครอน ซึ่งจะไม่ส่งผลต่อขอบของแผงวงจรและมีความแม่นยำสูง
3.ไม่เครียด
วิธีการประมวลผลแบบดั้งเดิมโดยทั่วไปมีร่องวี ซึ่งจะทำให้บอร์ดเสียหายในกระบวนการผลิตเครื่องตัด PCB เลเซอร์ UV สามารถตัดแผ่นเปล่าได้โดยตรงโดยไม่ต้องทำร่องวีนอกจากนี้ วิธีการประมวลผลแบบเดิมใช้เครื่องมือเพื่อดำเนินการกับแผงวงจรโดยตรง โดยเฉพาะอย่างยิ่งวิธีการปั๊มขึ้นรูปมีผลกระทบอย่างมากต่อแผงวงจร ซึ่งทำให้เกิดการเสียรูปของบอร์ดได้ง่ายเครื่องตัดเลเซอร์เป็นโหมดการประมวลผลแบบไม่สัมผัสซึ่งทำหน้าที่บนพื้นผิวของวัสดุผ่านลำแสงพลังงานสูงซึ่งจะไม่ทำให้เกิดความเครียดและการเสียรูปและความเสียหายของแผงวงจร
4. สำหรับการตัดรูปทรงพิเศษ มันง่ายที่จะทำให้อัตโนมัติ
เครื่องตัด PCB เลเซอร์ UV สามารถตัดได้ทุกรูปร่างโดยไม่ต้องเปลี่ยนอุปกรณ์ประกอบฉากและส่วนควบ และไม่มีตาข่ายเหล็กอุปกรณ์เดียวกันนี้สามารถตอบสนองการตัดด้วยรูปทรงพิเศษและแบบเส้นตรง ซึ่งง่ายต่อการรับรู้ถึงการผลิตอัตโนมัติของสายการประกอบและความยืดหยุ่นสูงง่ายต่อการปรับปรุงประสิทธิภาพการผลิตและประหยัดกระบวนการผลิตและวงจรการผลิตโดยเฉพาะอย่างยิ่ง มันสามารถตอบสนองความต้องการของการพิสูจน์อักษรอย่างรวดเร็ว นำเข้ารูปวาดโดยตรง และจากนั้นค้นหาการตัด
5. ความเข้ากันได้สูง
เครื่องตัด PCB เลเซอร์ UV สามารถประมวลผลวัสดุรอบ ๆ แผงวงจร เช่น PCB, FPC, ฟิล์มปิด, สัตว์เลี้ยง, แผ่นเสริมแรง, IC, การตัดโลหะบางเฉียบ ฯลฯ มีความสามารถในการใช้งานได้จริงเข้ากันได้กับการประมวลผลของ วัสดุหลากหลาย ใช้งานง่าย นำเข้ารูปวาดได้ ไม่ต้องปรับชิ้นส่วนเครื่องจักรใด ๆ และง่ายต่อการใช้งานและบำรุงรักษา
6. เอฟเฟกต์คมตัดที่ดี
คมตัดเรียบและเรียบร้อยไม่มีเสี้ยนสามารถแปรรูปและขึ้นรูปได้โดยตรงตามขนาดของรูปวาด ซึ่งเอื้อต่อการปรับปรุงผลผลิตของผลิตภัณฑ์สามารถติดตั้งได้โดยตรงในกระบวนการที่ตามมาโดยไม่ต้องดำเนินการเพิ่มเติม
