รายละเอียดสินค้า:
|
โหมด: | อินไลน์ | วัสดุ PCB: | FR4 |
---|---|---|---|
ความหนาของ PCB: | 0.8-3.0mm | ความได้เปรียบ: | ไม่ต้องผ่าตัด |
ความแม่นยำในการตัด: | ±0.05mm | ขนาด PCB สูงสุด: | 300x340mm |
การวางตำแหน่ง: | ตารางการแข่งขัน | ชื่อผลิตภัณฑ์: | อินไลน์ PCB Depaneling Router |
แสงสูง: | Inline PCB Depaneling Router,เราเตอร์ Depaneling PCB แบบแข็ง,FR4 วัสดุ PCB Depaneling Router Machine |

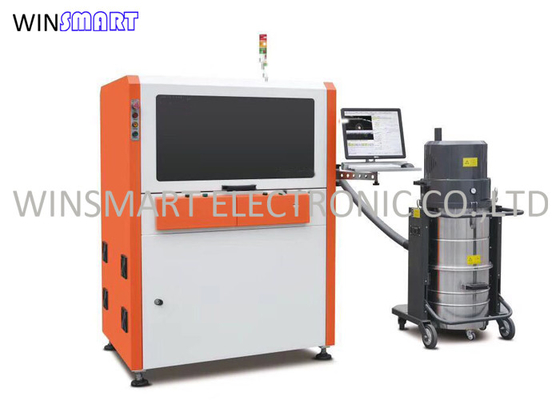

เครื่องตัดกัดแบบอินไลน์ PCB Depaneling Router Machine สำหรับบอร์ด PCB แข็ง
Inline PCB Depaneling Router คำอธิบาย:
นี่คือเครื่องแยกชิ้นส่วน PCB อัตโนมัติเต็มรูปแบบ ซึ่งใช้แกนหมุนความเร็วสูงพร้อมตัวโหลดและตัวถอดสำหรับสายทดสอบ ATE ความเค้นในการตัดต่ำเพื่อปกป้องส่วนประกอบต่างๆ ให้ดี และให้ความแม่นยำและความสะอาด
คุณสมบัติของเราเตอร์ Depaneling PCB แบบอินไลน์:
เป็นระบบอัตโนมัติเต็มรูปแบบสำหรับการผลิตในปริมาณมาก และมีระบบการมองเห็นด้วย PC และ CCD เพื่อการตัดที่แม่นยำการเขียนโปรแกรมออนไลน์พร้อมการชดเชยและการเก็บฝุ่นด้านล่างการออกแบบการตัดด้านล่างทำให้พื้นผิว PCB และเวิร์กช็อปสะอาดตัวเครื่องขนาดกะทัดรัดช่วยประหยัดพื้นที่ในการผลิต และมีความยืดหยุ่นสำหรับบอร์ดประเภทต่างๆ ปรับแต่งได้ตามความต้องการของลูกค้าที่แตกต่างกัน
ข้อมูลจำเพาะเราเตอร์ Depaneling PCB แบบอินไลน์:
หมายเลขรุ่น | SMTIR811 |
ขนาดเครื่อง | 1500(L)x850(W)x1600(H)mm |
น้ำหนักเครื่อง | ประมาณ 800 กิโลกรัม |
ขนาด PCB สูงสุด | 260x340 มม. (มาตรฐาน) |
ความหนาของ PCB | 0.4-6mm |
ความสูงของเกียร์ | 900±50mm |
ทิศทางการส่ง | ซ้าย -> ขวา |
ความเร็วในการขนส่ง | 1500 มม. / วินาที |
โหมดให้อาหาร | ส่วนประเภทรางนำการขนส่ง |
การปรับความกว้างราง | คู่มือ |
สัญญาณสื่อสาร | SMEMA |
การวางตำแหน่ง PCB | ตำแหน่งการแข่งขัน |
ระบบหยิบสินค้า | เครื่องดูดฝุ่น |
ตัดแกน | SycoTec 60000 รอบต่อนาที / นาที (มาตรฐาน) |
ประเภทคูลลิ่ง | ระบายความร้อนด้วยตนเอง |
เปลี่ยนเครื่องมืออัตโนมัติ | ไม่จำเป็น |
เช็คมีดแตก | ใช่ |
ความแม่นยำในการตัด | ±0.01mm |
เส้นทางบิต | 0.8-3.0 Dia หมุนขวา |
ทำซ้ำความแม่นยำ | ±0.02มม. |
พิกัดความเร็วเคลื่อนที่ | 1,000 มม. / วินาที |
โหมดขนถ่าย | สายพาน ESD |
วิธีการเก็บขยะ | เก็บขยะตู้ |
ขั้นตอนการเขียนโปรแกรม | โปรแกรมนำเข้า/แก้ไข Gerber Drawing โดย Visual |
แอร์ซัพพลาย | 5-8kgs/cm2 |
พาวเวอร์ซัพพลาย | AC380V, 50/60Hz, 3KW |
Inline PCB Depaneling Router ขนาด:
