| Brand Name: | Winsmart |
| Model Number: | SMTR09 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| Packaging Details: | กล่องไม้อัด |
| Payment Terms: | T/T, L/C, Western Union |

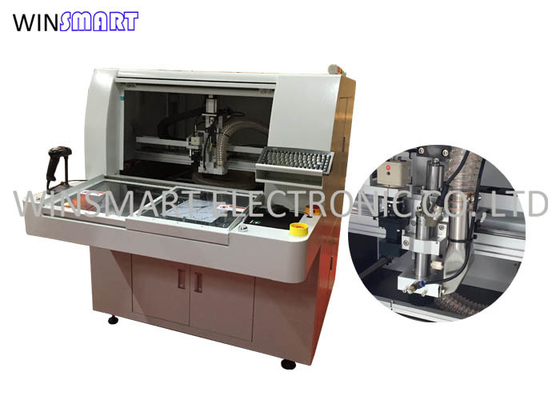

0.05mm ตัดความแม่นยำ 60000rpm Spindle PCB CNC Router Machine
การประยุกต์ใช้เครื่องเราเตอร์ CNC PCB:
มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมอิเล็กทรอนิกส์ เช่น โทรศัพท์มือถือ ยานยนต์อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้าในครัวเรือน โทรศัพท์มือถือ ไฟ LED อุตสาหกรรมการแพทย์ ฯลฯ
ฟังก์ชั่นเครื่องเราเตอร์ CNC PCB:
1. เครื่องเราเตอร์ PCB นี้ใช้บิตเราเตอร์เพื่อกัดบอร์ด FR4 และอลูมิเนียม PCB
2. การกำหนดเส้นทางกำหนดให้บอร์ดเดี่ยวเชื่อมต่อกันด้วยข้อต่อกัด
3. หัวกัดจะกัดทั้งกระดานจากแผงขนาดใหญ่
4. มาพร้อมระบบดูดฝุ่นบน/ล่าง
5. ฟิกซ์เจอร์ที่ปรับแต่งได้ตามการใช้งานที่แตกต่างกัน โดยปกติแล้วจะใช้จิ๊กอะลูมิเนียมหรือระบบจับยึดสูญญากาศ
คุณสมบัติเครื่องเราเตอร์ CNC PCB:
1. เครื่องเราเตอร์ PCB มีโต๊ะทำงานแบบสองสไลด์สำหรับการผลิตในปริมาณมาก
2. มีความเค้นต่ำในการปกป้อง PCBA เพื่อให้แน่ใจว่าคมตัดเรียบ
3. มอเตอร์และแกนหมุนที่นำเข้าใช้สำหรับการตัดที่ปราศจากเสียงรบกวนและแม่นยำ
4. ระบบดูดฝุ่นด้านบนและด้านล่างสามารถเลือกได้ตามความต้องการของลูกค้าที่แตกต่างกัน
5. ระบบ CCD คุณภาพสูงเพื่อให้แน่ใจว่ามีการตัดที่แม่นยำพร้อมฟังก์ชั่นกำหนดตำแหน่งอัตโนมัติ
ข้อมูลจำเพาะเครื่องเราเตอร์ CNC PCB:
| โดยรวม | |
| ขนาด (กว้าง * ลึก * สูง) | 1250mm*1650mm*1450mm |
| น้ำหนัก | 750KG |
| ชดเชยความสูง | 60~110mm |
| ผู้ปลุกปั่น | |
| ประเภทมอเตอร์ | JiaBao ซีรีส์ |
| การทำซ้ำตำแหน่ง | 0.001mm |
| พื้นที่ทำงานของแกน (สูงสุด) | 650mm*560mm*50mm |
| สถานีงาน | |
| การตรึง PCB | มาตรฐานความเชี่ยวชาญ |
| PCB กำลังโหลด / ขนถ่าย | คู่มือ |
| ขนาด PCB (สูงสุด) | 320*320mm |
| PCB หนา (สูงสุด) | 5mm |
| Fixturing | |
| การติดตั้งความแข็งแกร่ง | ปรับแต่งให้ติดตั้ง |
| ฟิกซ์เจอร์ ฟิกซ์ติ้ง | เครื่องจักร |
| มอเตอร์แกนหมุน | |
| พลัง | 150W |
| แกนหมุน | 60000 รอบต่อนาที / นาที |
| ปกป้อง | ระบายความร้อนด้วยตนเอง / ลม |
| เปลี่ยนเครื่องตัด | ความเชี่ยวชาญ |
| ความสามารถในการกำหนดเส้นทาง | |
| ความเร็วในการตัด (สูงสุด) | 80 มม. / วินาที |
| ความเร็วในการขับขี่ (สูงสุด) | 2500 มม./วินาที |
| ความแม่นยำในการตัด | 0.01mm |
| ระบบสูญญากาศ | |
| พลังสูญญากาศ | 3.5KW AC 380V |
| เครื่องดูดฝุ่น | ลูกดิ่ง |
| สาธารณูปโภค | |
| พลัง | 2.0KW AC380V |
| การจ่ายอากาศ | 4-6KG/cm2 |
| การเขียนโปรแกรม | |
| โปรแกรมแก้ไข | อินไลน์ |
| แก้ไขฟังก์ชัน | เส้น โค้ง วงกลม U-curve |
| การจัดเก็บโปรแกรม | HDD |
| ระบบการมองเห็น | CCD สี SONE |
| ออฟเซ็ตคัตเตอร์มิลลิ่ง | AUTO |
| การตั้งค่าสูญญากาศ | AUTO |
| จอภาพการทำงาน | |
| ตัวบ่งชี้ | ตัวบ่งชี้สถานะเครื่อง |
| ตรวจสอบเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ ใช้เวลาทดสอบ |
| ป้องกันมอเตอร์ | มีฟังก์ชั่นป้องกันความร้อนสูงเกินไป, โอเวอร์โหลด, แรงดันต่ำ |
| มอเตอร์โอเวอร์โหลดเช็ค | มีโอเวอร์โหลด, สายปกติ, ฟังก์ชั่นป้องกันแรงดันต่ำ |
| เวลาที่ใช้งานได้ของเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ |
| สถิติข้อมูล | รูปแบบกระดานแบบแยกส่วน การนับแบบแยก วิธีการนับแบบต่างๆ |
| บันทึกข้อผิดพลาด | ซอฟต์แวร์บันทึกหน่วยความจำการเตือนทั้งหมดของเครื่องจักรโดยอัตโนมัติ |
| สาม.ความแม่นยำ | |
| ความแม่นยำของแกน | 0.001mm |
| ความแม่นยำในการตัด | 0.1mm |
| IV.ความปลอดภัย | |
| ปกป้องพื้นที่ทำงาน | มีสี่ปิดผนึกป้องกัน |
| เซ็นเซอร์ประตู | ไมโครสวิตช์เซ็นเซอร์ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม) |
| ปุ่มหยุดฉุกเฉิน |
|
