รายละเอียดสินค้า:
|
ประเภท PCB: | V-cut และ Tab Rigid PCB | เก็บฝุ่น: | สูงสุด |
---|---|---|---|
ปริมาณแกนหมุน: | 2 | ความเร็วในการตัด: | 0-100 มม./วินาที |
โหมด: | อินไลน์ | ชื่อ: | Inline V-cut PCB Depaneling Machine |
แสงสูง: | Inline V Cut PCB Depaneling Machine,100mm/s V Cut PCB Depaneling Machine,โต๊ะทำงานแบบหมุนได้ PCB Router |
โต๊ะทำงานแบบหมุนได้ Inline V-cut PCB Depaneling Machine PCB Router
Inline V-cut PCB Depaneling Machine โหมดการให้อาหาร:
1. โหมดขับเคลื่อนป้องกันไฟฟ้าสถิตย์ อินเทอร์เฟซ SMEMA ซึ่งสามารถเชื่อมต่ออุปกรณ์ SMT ด้านหน้าได้

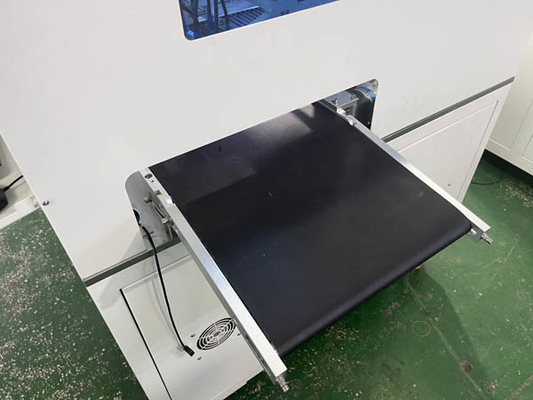

2. สายพานลำเลียงแบบปรับได้สำหรับ PCBA ความกว้างต่างๆ ช่วง 50-350 มม.
Inline V-cut PCB Depaneling Machine คุณสมบัติ:
※ ตระหนักถึงการผลิตที่ไม่มีคนควบคุม ซึ่งเหมาะสำหรับการแยกชิ้นส่วน PCBA แบบแข็งทุกประเภท ครอบคลุม V-cut และแผงแท็บ
※ ระบบวิชันซิสเต็ม PC และ CCD
※ การเขียนโปรแกรมด้วยการชดเชยและการเก็บฝุ่น
※ ติดตั้งสปินเดิลแล้ว 2 อัน อันหนึ่งสำหรับการลอกแผ่นวีคัท อีกอันสำหรับการกัดเซาะสะพาน
※ ความเค้นในการตัดน้อยกว่า 500ustrain เพื่อป้องกันส่วนประกอบจากความเสียหายระหว่างการตัด
※ รหัส QR และระบบติดตามบาร์โค้ดที่เป็นตัวเลือก
※ ซอฟต์แวร์ที่เป็นมิตร ใช้งานง่ายและตั้งโปรแกรม
Inline V-cut PCB Depaneling Machine โครงสร้างการตัด:
1. เซอร์โวมอเตอร์จับคู่กับสกรูที่ขับเคลื่อนด้วยความแม่นยำเพื่อให้แน่ใจว่าความเร็วตัดและความแม่นยำ
2. เครื่องตัดใบเลื่อยถูกขับเคลื่อนด้วยมอเตอร์ไร้แปรงถ่านความเร็วสูง ซึ่งช่วยลดความเครียดในการตัดได้อย่างมีประสิทธิภาพ
3. แกนหมุนสองตัวทำงานแยกจากกัน เหมาะสำหรับการถอด FR4 และ Aluminium PCBA ทั้งหมด
Inline V-cut PCB Depaneling Machine คอลเลกชันเครื่องกล:
1. แกน X ขับเคลื่อนด้วยสายพานและสเต็ปเปอร์มอเตอร์ ซึ่งมีความเร็วในการตอบสนองที่รวดเร็ว ความแม่นยำสูง และค่าบำรุงรักษาต่ำ
2. ใช้โหมดการทำงานอิสระของตัวจัดการแบบคู่ซึ่งมีประสิทธิภาพและยืดหยุ่นเวลาเปลี่ยนการผลิตที่รวดเร็วสำหรับสาย SMT
3. พร้อมกับหัวดูดมัลติฟังก์ชั่น สะดวก และปรับปรุงเวลาในการผลิต
Inline V-cut PCB Depaneling Machineข้อมูลจำเพาะ:
หมายเลขรุ่น | SMTID3 |
ขนาดเครื่อง | 1800(L) x 1500(W) x 2200(H)mm |
แรงดันไฟฟ้า | 220V/50Hz, 2.5KW |
ขนาด PCB สูงสุด | 300x300mm (ปรับแต่งได้) |
ความหนาของ PCB | 0.4-6mm |
โหมดให้อาหาร | อัตโนมัติ |
การวางตำแหน่ง PCB | การแข่งขันที่กำหนดเอง |
การเขียนโปรแกรม | การสอนวิสัยทัศน์ การเขียนโปรแกรมแบบอินไลน์ |
ตัดแกน | 2,000-60,000 รอบต่อนาที / นาที |
ประเภทคูลลิ่ง | ระบายความร้อนด้วยตนเอง |
โหมดเก็บฝุ่น | คอลเลกชันยอดนิยม |
ความเร็วในการตัด | 1-100 มม./วินาที |
ความแม่นยำในการตัด | ±0.02มม. |
เส้นทางบิต | เส้นผ่านศูนย์กลาง 0.8-3.0 หมุนขวา |
ทำซ้ำความแม่นยำ | ±0.02มม. |
ระบบควบคุม | พีซีอุตสาหกรรม |
แกนหมุน | เยอรมนี SycoTec 4025HY |
