| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTR09 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| รายละเอียดบรรจุภัณฑ์: | กล่องไม้อัด |
| เงื่อนไขการชำระเงิน: | T/T, L/C, Western Union |

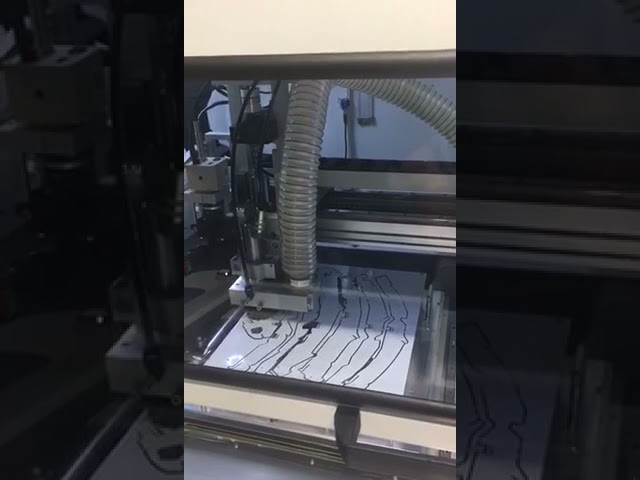

เครื่องตัด CNC PCB Router แบบกึ่งอัตโนมัติความเร็วสูงสุด 100mm / s ตัดความเร็ว
ฟังก์ชั่นเครื่องเราเตอร์ CNC PCB:
เครื่องเราเตอร์แบบถอดแผ่น PCB เป็นเครื่องที่ใช้แยกบอร์ด PCB ที่ผิดปกติซึ่งเชื่อมต่อด้วยรูประทับยังเป็นที่รู้จักกันในนามเครื่องตัดโค้ง PCB, เครื่องเราเตอร์ PCB เดสก์ท็อป, เครื่องแยก PCB รูแสตมป์เครื่องเราเตอร์แบบถอดแผง PCB เป็นกระบวนการที่สำคัญในกระบวนการผลิต PCBเราเตอร์ PCB หมายถึงการตัดกราฟิกที่ลูกค้าต้องการผ่านบิตตามโปรแกรมประมวลผลที่ออกแบบโดยโครงการเมื่อหัวกัดสึกในระดับหนึ่ง มีดจะหักและทำให้เกิดการรั่วซึมหากบอร์ดการผลิตที่มีบิตดีไม่ถูกส่งไปยังลูกค้าตามความต้องการของลูกค้า PCBA (แผงวงจรพิมพ์ + การประกอบหมายถึงกระบวนการทั้งหมดของบอร์ดเปล่า PCB ที่ผ่าน SMT แล้วจุ่มปลั๊กอิน) จะไม่สามารถติดตั้งได้สำเร็จ ผลิตภัณฑ์ส่งผลให้ PCBA เสีย
หากความหนาของบอร์ด PCB เท่ากับหรือมากกว่าความยาวของเครื่องมือ การหมุนของโครงสร้างคงที่เหนือเครื่องมือจะเผาบอร์ด PCB ในระหว่างการกำหนดเส้นทางคร่าวๆเพื่อหลีกเลี่ยงความเสียหายจากการเผาไหม้บอร์ด PCB ที่เกิดจากการหมุนของโครงสร้างคงที่เหนือเครื่องมือ โครงสร้างแบบตายตัวจำเป็นต้องสร้างช่องว่างกับบอร์ด PCB
ข้อดีของเครื่อง CNC PCB Router:
1. โต๊ะสไลด์
2. ความเครียดต่ำ
3. คมตัดเรียบ
4. Manul กำลังโหลด / ขนถ่าย
5. ระบบ CCD สำหรับการตัดที่แม่นยำ
6. ความเร็วในการตัดที่ปรับได้ 1-100 มม./วินาที
คุณสมบัติเครื่องเราเตอร์ CNC PCB:
1. เครื่องตัดแบบตั้งโต๊ะแบบตั้งโต๊ะที่มีความเร็วสูงถึง 100 มม. / วินาทีและความเร็วในการวางตำแหน่ง 500 มม. / วินาที
2. ตัดอย่างต่อเนื่องโดยไม่หยุดชะงักระหว่างการขนถ่าย
3. ระบบเพลาหมุนคุณภาพสูงช่วยให้ระบบสามารถเร่งและชะลอตัวได้อย่างรวดเร็ว ลดเวลาการซิงโครไนซ์ ปรับปรุงประสิทธิภาพการทำงาน และรักษาความแม่นยำสูง
4. ใช้ฮาร์ดแวร์คุณภาพสูงเพื่อให้แน่ใจว่ามีความแข็งแกร่งและประสิทธิภาพสูง
5. สกรูนำทั้งหมดถูกปิดไว้เพื่อป้องกันไม่ให้ฝุ่นและสิ่งสกปรกเข้ามา เพื่อปรับปรุงอายุการใช้งานและประสิทธิภาพของเพลาหมุน
ข้อมูลจำเพาะเครื่องเราเตอร์ CNC PCB:
| โดยรวม | |
| ขนาด (กว้าง * ลึก * สูง) | 1250mm*1650mm*1450mm |
| น้ำหนัก | 750KG |
| ชดเชยความสูง | 60~110mm |
| ผู้ปลุกปั่น | |
| ประเภทมอเตอร์ | JiaBao ซีรีส์ |
| ความสามารถในการทำซ้ำตำแหน่ง | 0.001mm |
| พื้นที่ทำงานของแกน (สูงสุด) | 650mm*560mm*50mm |
| สถานีงาน | |
| การตรึง PCB | มาตรฐานความเชี่ยวชาญ |
| PCB กำลังโหลด / ขนถ่าย | คู่มือ |
| ขนาด PCB (สูงสุด) | 320*320mm |
| PCB หนา (สูงสุด) | 5mm |
| Fixturing | |
| การติดตั้งความแข็งแกร่ง | ปรับแต่งให้ติดตั้ง |
| ฟิกซ์เจอร์ ฟิกซ์ติ้ง | เครื่องจักร |
| มอเตอร์แกนหมุน | |
| พลัง | 150W |
| แกนหมุน | 60000 รอบต่อนาที / นาที |
| ปกป้อง | ระบายความร้อนด้วยตนเอง / ลม |
| เปลี่ยนเครื่องตัด | ความเชี่ยวชาญ |
| ความสามารถในการกำหนดเส้นทาง | |
| ความเร็วในการตัด (สูงสุด) | 100 มม. / วินาที |
| ความเร็วในการขับขี่ (สูงสุด) | 2500 มม./วินาที |
| ความแม่นยำในการตัด | 0.01mm |
| ระบบสูญญากาศ | |
| พลังดูด | 3.5KW AC 380V |
| เครื่องดูดฝุ่น | ลูกดิ่ง |
| สาธารณูปโภค | |
| พลัง | 2.0KW AC380V |
| การจ่ายอากาศ | 4-6KG/cm2 |
| การเขียนโปรแกรม | |
| โปรแกรมแก้ไข | อินไลน์ |
| แก้ไขฟังก์ชัน | เส้น,ส่วนโค้ง,วงกลม,เส้นโค้งตัวยู |
| การจัดเก็บโปรแกรม | HDD |
| ระบบการมองเห็น | CCD สี SONE |
| หัวกัดออฟเซ็ต | AUTO |
| การตั้งค่าสูญญากาศ | AUTO |
| จอภาพการทำงาน | |
| ตัวบ่งชี้ | ตัวบ่งชี้สถานะเครื่อง |
| ตรวจสอบเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ ใช้เวลาทดสอบ |
| ป้องกันมอเตอร์ | มีฟังก์ชั่นป้องกันความร้อนสูงเกินไป, โอเวอร์โหลด, แรงดันต่ำ |
| มอเตอร์โอเวอร์โหลดเช็ค | มีโอเวอร์โหลด, สายปกติ, ฟังก์ชั่นป้องกันแรงดันต่ำ |
| เวลาที่ใช้งานได้ของเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ |
| สถิติข้อมูล | รูปแบบกระดานแบบแยกส่วน การนับแบบแยก วิธีการนับแบบต่างๆ |
| บันทึกข้อผิดพลาด | ซอฟต์แวร์บันทึกหน่วยความจำการเตือนทั้งหมดของเครื่องจักรโดยอัตโนมัติ |
| สาม.ความแม่นยำ | |
| ความแม่นยำของแกน | 0.001mm |
| ความแม่นยำในการตัด | 0.1mm |
| IV.ความปลอดภัย | |
| ปกป้องพื้นที่ทำงาน | มีสี่ปิดผนึกป้องกัน |
| เซ็นเซอร์ประตู | ไมโครสวิตช์เซ็นเซอร์ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม) |
| ปุ่มหยุดฉุกเฉิน |
พารามิเตอร์เครื่อง CNC PCB Router:
1. ขนาดเครื่อง: 1250mm*1650mm*1450mm
2. ขนาด PCB: 320x320mm (มาตรฐาน)
3. โหมดการทำงาน: ตัดด้านบน
4. ระบบทำความสะอาดสูญญากาศ: ทำความสะอาดด้านบนหรือด้านล่าง
5. แรงดันเครื่องดูดฝุ่น: 3 เฟส 380V 3.5KW
6. ความแม่นยำในการตัด: +-0.05mm
7. ความเร็วในการตัด: 100mm/s
8. วัสดุ PCB: FR4, MCPCB
|
