รายละเอียดสินค้า:
|
| สถานีงาน: | 2 | การเชื่อมต่อ PCB: | ข้อต่อกัด |
|---|---|---|---|
| วัสดุ PCB: | FR4 และ MCPCB | แอปพลิเคชัน: | แผง PCBA ของแท็บ |
| ความแม่นยำในการตัด: | ±0.05mm | บิตการกำหนดเส้นทาง: | Dia 0.8-2.5mm |
| การอนุมัติ CE: | ใช่ | ชื่อผลิตภัณฑ์: | เครื่องตัด PCB อัตโนมัติ |
| แสงสูง: | เครื่องตัด PCB อัตโนมัติ,เครื่องตัด PCB FR4 MCPCB,800u Strain PCB Router Machine |
||
เครื่องตัด PCB อัตโนมัติน้อยกว่า 800u Strain PCB Router Machine
เครื่องตัด PCB อัตโนมัติ Description:
เพื่อปรับปรุงผลผลิตของการผลิตแผงวงจรพิมพ์ (PCB) และความเร็วเชิงเส้นของการติดตั้งบนพื้นผิว (SMT) แผงวงจรพิมพ์มักจะได้รับการออกแบบให้เป็นบอร์ดขนาดใหญ่ ซึ่งจะแบ่งออกเป็นบอร์ดขนาดเล็ก PCB เดี่ยวขนาดเล็กจำนวนมากโดยใช้ อุปกรณ์ถอดแผง PCB ในผลิตภัณฑ์ขั้นสุดท้ายบอร์ด PCB ขนาดใหญ่นี้สามารถเรียกได้ว่าเป็นแผงแผงขนาดใหญ่นี้แบ่งออกเป็นชิ้นเล็ก ๆในกระบวนการผลิตภัณฑ์ที่แตกต่างกัน อาจแบ่งได้หลังจาก SMT หลัง ICT หลังการเชื่อม SMT ผ่านรู หรือก่อนการประกอบผลิตภัณฑ์ขั้นสุดท้าย
คุณสมบัติของเครื่องตัด PCB อัตโนมัติ:
1. แกนหมุนความเร็วสูง: แกนหมุนแบบใช้มอเตอร์ความเร็วสูงใช้มอเตอร์แกนหมุนที่นำเข้าซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมเราเตอร์ depaneling PCB ระดับไฮเอนด์แกนหมุนมีข้อดีของความเร็วสูง (60000 รอบต่อนาที / นาที) อายุการใช้งานยาวนาน ขนถ่ายสะดวก ผิวตัดเรียบและไม่มีครีบนอกจากนี้ยังติดตั้งตัวแปลงความถี่สปินเดิลดั้งเดิมเพื่อให้มอเตอร์สปินเดิลมีอายุการใช้งานยาวนานขึ้น ระยะแรงตัดที่สูงขึ้น และเอฟเฟกต์อุณหภูมิที่เพิ่มขึ้นต่ำลง
2. ระบบวิชันซิสเต็ม: CCD สีพิกเซลสูงและเลนส์ขยายขนาดใหญ่ ซึ่งสามารถช่วยโปรแกรมการสอนและแก้ไขฟังก์ชันการจำลองระบบแก้ไขตำแหน่งเครื่องหมายอัตโนมัติช่วยเพิ่มความแม่นยำในการตัด ป้องกันการตัดวัสดุพิมพ์ผิดเมื่อไม่ได้ติดตั้งบอร์ด และทำให้คัดลอกโปรแกรมด้านซ้ายและขวาและรูปแบบสวิตช์ได้รวดเร็วยิ่งขึ้นสามารถเลือกฟังก์ชั่นการอ่านบาร์โค้ดเพื่ออ่าน บันทึก หรืออัปโหลดบาร์โค้ด 1D / 2D ซึ่งสะดวกสำหรับการตรวจสอบย้อนกลับและการจัดการแบบดิจิทัล
3. การวางตำแหน่งยานพาหนะ: แผงวงจร PCBA ตระหนักถึงการตัดที่มีความแม่นยำสูง มีการตรวจสอบแบบหลอกๆ และประสิทธิภาพของตัวเส้นมีเสถียรภาพและเชื่อถือได้
เครื่องตัด PCB อัตโนมัติข้อมูลจำเพาะ:
| เครื่องเราเตอร์ | |
| ความเร็วตัด X/Y | 0 ~ 100 มม. / วินาที |
| ความแม่นยำในการทำซ้ำ | ± 0.01mm |
| โหมดควบคุม X/Y1/Y2/Z | IPC อุตสาหกรรมและ PC |
| โหมดขับเคลื่อน X/Y1/Y2/Z | เอซีเซอร์โวมอเตอร์ |
| การทำงานและการจัดเก็บข้อมูล | พีซี |
| ความแม่นยำในการตัด | ± 0.05mm |
| ความเร็วแกน | 60000 รอบต่อนาที (เยอรมนี KKAVO) |
| พาวเวอร์ซัพพลาย | 220V/110V |
| ความกดอากาศ | 4.5 กก./ซม. 2 |
| อัตรากำลัง | 1.8KW |
| เครื่องดูดฝุ่น | |
| โหมด | ขึ้นหรือลง |
| พาวเวอร์ซัพพลาย | 380V |
| มิติที่สะอาดขึ้น | L650*W400*H1350mm |
| ขนาดทำความสะอาดด้านล่าง | L665*W635*H1650mm |
การบำรุงรักษาเครื่องตัด PCB อัตโนมัติ:
1. จำเป็นต้องตรวจสอบว่ามีวัสดุตกจากตู้ไฟฟ้าหรือไม่ถ้าเป็นเช่นนั้นจะต้องทำความสะอาดให้ทันเวลาและบำรุงรักษาทุกวันเกี่ยวกับวิธีการบำรุงรักษาแผงด้านหน้าและด้านหลังของโฮสต์: ต้องเช็ดแผงด้านหน้าและด้านหลังของโฮสต์ทุกวัน
2. การเดินสายมอเตอร์ XYZ และวิธีการบำรุงรักษาของเซ็นเซอร์จุดกำเนิด: โดยทั่วไป เซ็นเซอร์จะต้องเช็ดด้วยฝุ่นภายนอกและคราบน้ำมันวันละครั้ง
3. เกี่ยวกับวิธีการบำรุงรักษาแผ่นเหล็กที่ด้านล่างของเครื่องยนต์หลัก: หากชิ้นส่วนตกต้องถอดและเปลี่ยนใหม่ทันเวลา
4. เกี่ยวกับวิธีการบำรุงรักษาของชุดค่าผสมสามจุด: ตรวจสอบว่ามีน้ำในถ้วยกรองน้ำทุกวันหรือไม่หากมีน้ำ ให้กดท่อระบายน้ำสีเหลืองเพื่อถอดออก
5. วิธีบำรุงรักษาแกนหมุน: เช็ดและทำความสะอาดแกนหมุนเมื่อเครื่องหยุดทำงานทุกวัน
6. วิธีการบำรุงรักษาเครื่องดูดฝุ่น: เช็ดทำความสะอาดเครื่องดูดฝุ่นหลังจากที่เครื่องหยุดทำงานทุกวัน

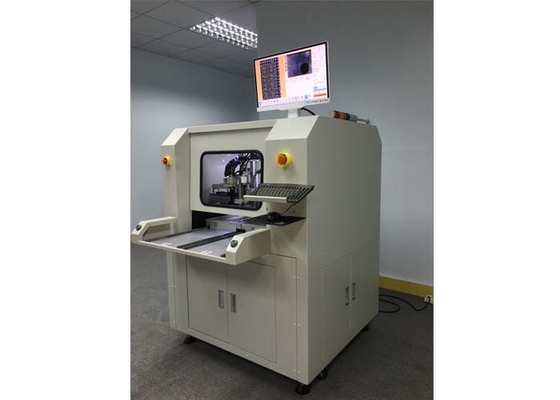

เครื่องตัด PCB อัตโนมัติรูปถ่าย:
