| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTID3 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-10000/set |
| รายละเอียดบรรจุภัณฑ์: | กล่องไม้อัด |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

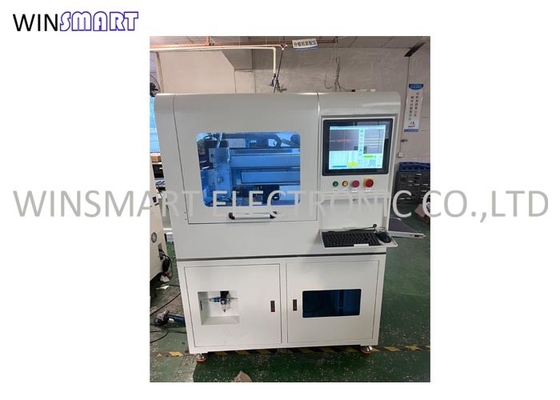

Inline V Cut PCB Depaneling Machine เครื่องแยก PCB อัตโนมัติ
ภาพรวม PCB Depanelizer อัตโนมัติ:
1. เครื่องปลดแผง PCB อัตโนมัติเป็นอุปกรณ์อัตโนมัติเต็มรูปแบบในสายการผลิต ซึ่งมีสายพานป้อนและขนถ่ายอัตโนมัติ
2. เครื่องใช้การหมุนใบเลื่อยด้วยความเร็วสูงและตัดอัตโนมัติตามโปรแกรม
3. มีระบบ CCD และกล้องสำหรับการถอดชิ้นส่วนที่แม่นยำและง่ายต่อการตั้งโปรแกรม
Inline PCB Depaneling Separator คุณสมบัติ:
1. แกนหมุน 2 อันที่แยกจากกันสำหรับการตัดแผงข้อต่อทั้งแบบ V-cut และแบบมิลลิ่ง
2. ระบบวิชั่น PC และ CCD เพื่อการตั้งโปรแกรมที่ง่ายขึ้น
3. การตั้งโปรแกรมพร้อมการชดเชยและการเก็บฝุ่น
4. มาพร้อมกับเครื่องดูดฝุ่น 3HP
5. ความเครียดในการตัดต่ำเพื่อป้องกันส่วนประกอบจากความเสียหายระหว่างการตัด
6. สามารถเชื่อมต่อ PCB loader และ unlader สำหรับการประมวลผลอัตโนมัติในสาย SMT
ข้อมูลจำเพาะของ PCB Depanelizer อัตโนมัติ:
| รายการ | SMTID3 |
| พื้นที่ทำงาน | 250x200มม., 0-80มม.(Z) |
| ซีซีดี | 540 |
| แกนหมุน | แบรนด์จีน |
| แกนสกรู, รางนำทาง, โมดูล | แบรนด์จีน |
| เซอร์โวมอเตอร์ | พานาโซนิค |
| เครื่องกำจัดไฟฟ้าสถิต | ADK-801ADK-801 |
| พีซี | เกรดอุตสาหกรรม |
| การ์ดควบคุมการเคลื่อนไหว | PI9074 |
| เฝ้าสังเกต | 17 นิ้ว |
| ระบบปฏิบัติการ | วินโดวส์ 10 |
| ความเร็วแกน | 40000RPM |
| ความเร็วไดรฟ์ XYZ | XY.800mm/s, Z.300mm/s |
| ความเร็วตัด | 0-80 มม./วินาที |
| ความแม่นยำในการตัด | ±0.05มม |
| พลังโดยรวม | 5KW |
| แพลตฟอร์มการทำงาน | ถาดหมุนตัดได้สองทิศทาง |
| ระบบระบายความร้อนแกนหมุน | อากาศเย็น |
| พลังของเครื่องดูดฝุ่น | 3.5kw 380V, 3-Phase (ตัวเลือกการดูดฝุ่นด้านบนและด้านล่าง) |
| ความกดอากาศ | 0.5-0.7MPa |
| การควบคุมเสียงรบกวน | <80 เดซิเบล |
| อุปกรณ์ความปลอดภัย | ประตูนิรภัยและเซ็นเซอร์ |
| โหมดการทำงาน | อินไลน์ |
| กำลังโหลด PCB | สายพานลำเลียงอาหารแบบปรับได้ |
| โหมดตรวจจับและบำรุงรักษาข้อบกพร่องอัตโนมัติ | ฟังก์ชันการวินิจฉัยตนเอง การแสดงข้อมูลข้อผิดพลาดตามเวลาจริง และการสอบถามสถานะของพอร์ต IO แต่ละพอร์ตโดยสัญชาตญาณสำหรับการแก้ไขปัญหา |
| การสนับสนุนด้านเทคนิคและการฝึกอบรม | ให้บริการเกี่ยวกับการทำงานของอุปกรณ์ การเขียนโปรแกรม การบำรุงรักษาฮาร์ดแวร์ และการฝึกอบรม |
| ระบบวิชั่น | ระบบแก้ไขตำแหน่งภาพ CCD |
| ปรับความสูงได้ | 50-70มม |
| ไฟเตือน | โคมไฟไตรรงค์ |
| ฝาครอบป้องกันระยะการทำงาน | โหมดป้องกันคนตาบอดของประตูหกเหลี่ยม |
| มิติ | 1000(ย)x1010(ก)x1860(ส)มม |
| น้ำหนัก | ประมาณ 1,000 กก |
บทนำซอฟต์แวร์ PCB Depanelizer อัตโนมัติ:
| การจัดการสิทธิ์ซอฟต์แวร์ | การป้องกันรหัสผ่าน |
| การเขียนโปรแกรม | ส่วนต่อประสานภาพ เส้นทางตัด การจำลองแบบไดนามิก |
| ฟังก์ชั่นการสอบเทียบอัตโนมัติ | ทำเครื่องหมายการสอบเทียบอัตโนมัติ |
| โหมดการเขียนโปรแกรม | ออนไลน์ |
| ฟังก์ชั่นการแก้ไข | เส้นตรง |
| ที่เก็บโปรแกรม | เลือกที่เก็บได้ตามต้องการ |
| การชดเชยเส้นผ่านศูนย์กลางเครื่องมือ | มีวิธีการชดเชยที่หลากหลาย |
| การตรวจจับเครื่องมือ | ใช่ แจ้งเตือนโดยอัตโนมัติและหยุดหลังจากเครื่องมือแตกหัก |
| การตรวจจับมอเตอร์ร้อนเกินไป | มีโอเวอร์โหลด ความร้อนสูง แรงดันต่ำ และการป้องกันอื่น ๆ |
| การตรวจจับเซอร์โวโอเวอร์โหลด | โอเวอร์โหลด แรงดันต่ำ และสายปกติหรือไม่ |
| ติดตามชีวิตแกนหมุน | อัตโนมัติ |
| การนับ | ใช่ |
| บันทึกข้อผิดพลาดของเครื่อง | จดจำบันทึกการเตือนภัยทั้งหมดโดยอัตโนมัติ |
| ความแม่นยำของตำแหน่งแกน | 0.01มม |
| ความแม่นยำในการตัด | ±0.05มม |
| การสแกนบาร์โค้ด | ไม่จำเป็น |
รายการการกำหนดค่า PCB Depanelizer อัตโนมัติ:
1. Inline PCB depaneling separator x 1 เครื่อง
2. เครื่องดูดฝุ่น x 1 เครื่อง
3. ใบเลื่อย x 5 ชิ้น
4. คู่มือการใช้งาน x 1 ชิ้น
5. วิดีโอการใช้งานและวิดีโอการตั้งค่า
PCB Depanelizer อัตโนมัติ บทนำทางไฟฟ้า:
1. การเดินสายควบคุมไฟฟ้าเป็นไปตามข้อกำหนดของมาตรฐานแห่งชาติ และการเดินสายไฟทำจากวัสดุทนไฟ
2. อุปกรณ์มีการป้องกันความปลอดภัยและการป้องกันการรั่วไหลสายกราวด์และรีเลย์มีความต้านทานระดับนาโนเพื่อป้องกันไม่ให้หน้าสัมผัสเกิดประกายไฟ
3. คอนแทคเตอร์หลักของอุปกรณ์สามารถเป็นคอนแทคเตอร์โซลิดสเตต ซึ่งสามารถป้องกันประกายไฟและแหล่งกำเนิดสัญญาณรบกวนได้อย่างมีประสิทธิภาพ
4. สายเคเบิลที่มีความยืดหยุ่นสูงใช้สำหรับสายเคเบิลโซ่ถังอุปกรณ์เพื่อให้แน่ใจว่ามีไดรฟ์ลูกสูบมากกว่าห้าล้านตัว
5. ส่วนควบคุมหลัก กระแสแรง วงจร สัญญาณ และ IO ทั้งหมดมีการระบุรหัสหลอดที่สอดคล้องกัน ซึ่งสะดวกสำหรับการแก้ไขปัญหาและการบำรุงรักษา
6. ส่วนที่เป็นอันตรายของอุปกรณ์มีป้ายเตือนเพื่อความปลอดภัยทั้งสายเข้า สายออก สายจ่ายไฟ และสายดิน
7. depanelizer PCB อัตโนมัตินี้มีสถานะ IO สมบูรณ์ ฟังก์ชันเตือนเปิดประตูความปลอดภัย ฯลฯ และสามารถแจ้งในซอฟต์แวร์
|
