รายละเอียดสินค้า:
|
วัสดุ PCB: | FR4, อลูมิเนียม | ความหนาของ PCB: | 0.8-3.0mm |
---|---|---|---|
ความแม่นยำในการตัด: | ±0.05mm | ขนาด PCB สูงสุด: | 320x320mm |
ลักษณะเฉพาะ: | ตัดยอด | เครื่องดูดฝุ่น: | ใช่ |
บิตการกำหนดเส้นทาง: | Dia 0.8-2.5mm | ชื่อผลิตภัณฑ์: | เราเตอร์ PCB แบบตั้งโต๊ะ |
แสงสูง: | เครื่องเราเตอร์ PCB ตั้งโต๊ะ,เครื่องเราเตอร์ PCB อลูมิเนียม,ตัวแยก PCB 320 มม |
กล่องการสอน เครื่องเราเตอร์ PCB แบบตั้งโต๊ะ เครื่องตัดกัด PCB Separator
ภาพรวมเราเตอร์ PCB แบบตั้งโต๊ะ:

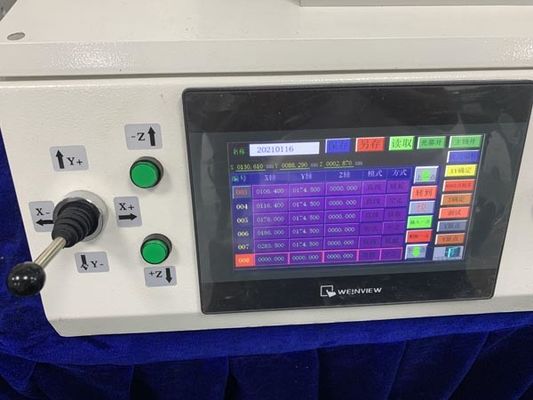

เราเตอร์ PCB แบบตั้งโต๊ะมาพร้อมกับอุปกรณ์ติดตั้งแบบกำหนดเองเพื่อตอบสนองความต้องการของลูกค้าอุตสาหกรรมด้วยการปรับสกรูเพียงสี่ตัว ผู้ปฏิบัติงานสามารถตั้งค่าอุปกรณ์ติดตั้งแบบกำหนดเองได้อย่างง่ายดายโดยไม่ชักช้าและไม่ต้องเสี่ยงกับการตั้งค่าที่ไม่ถูกต้องเรามีเดสก์ท็อปสองรุ่น ซึ่งใช้ได้กับ Desktop Robots สำหรับการตัดแผงด้วยการเขียนโปรแกรมที่เป็นมิตรกับผู้ใช้ ไม่จำเป็นต้องเรียนรู้ภาษาโปรแกรมที่ซับซ้อนเพื่อใช้งานเราเตอร์เราเตอร์ติดตั้งระบบสูญญากาศเพื่อกำจัดฝุ่นและสิ่งสกปรกออกจากใต้บอร์ดอย่างมีประสิทธิภาพ
คุณสมบัติเราเตอร์ PCB แบบตั้งโต๊ะ:
1. เราเตอร์ PCB โต๊ะเดียวแบบตั้งโต๊ะที่มีความเร็วสูงถึง 100 มม./วินาที และความเร็วการวางตำแหน่ง 500 มม./วินาที
2. การตัดอย่างต่อเนื่องอย่างต่อเนื่องระหว่างการขนถ่าย
3. ระบบสปินเดิลคุณภาพสูงช่วยให้ระบบสามารถเร่งและชะลอตัวได้อย่างรวดเร็ว ลดเวลาการซิงโครไนซ์และเพิ่มประสิทธิภาพการทำงานในขณะที่ยังคงรักษาความแม่นยำสูง
4. ใช้ฮาร์ดแวร์คุณภาพสูงเพื่อให้แน่ใจว่ามีเหล็กสูงและมีประสิทธิภาพสูง
ข้อควรระวังเราเตอร์ PCB แบบตั้งโต๊ะ:
1. หลังจากทำงานเสร็จ ให้แน่ใจว่าได้ตัดไฟ ทำความสะอาดบอร์ดที่ตัดของเสีย และตรวจสอบความสะอาดของเครื่อง
2. ให้ความสนใจกับสปินเดิลมอเตอร์และบิตการกำหนดเส้นทางเพื่อให้แน่ใจว่าการนำเอาแผงออกอย่างมีประสิทธิภาพ
3. ใส่ใจกับการบำรุงรักษาเครื่องมือเมื่อเครื่องมือไม่ได้ใช้งานเป็นเวลานาน ให้ถอดเครื่องมือออกและใส่น้ำมันเครื่องสำหรับการบำรุงรักษา
4. ตรวจสอบการยึดสกรูแต่ละตัวของเครื่องทุกวัน
ข้อกำหนดเราเตอร์ PCB แบบตั้งโต๊ะ:
มอเตอร์ระบบขับเคลื่อน | เซอร์โว/สเต็ปเปอร์มอเตอร์ |
แกนหมุน | แกนหมุนในประเทศ / นำเข้า |
ประสิทธิภาพการตัด | 500mm / s |
ความสามารถในการทำซ้ำของระบบขับเคลื่อน | ± 0.02 มม. |
ความเร็วในการตัด | สูงสุด 100 มม. / S ขึ้นอยู่กับวัสดุ PCB และคุณภาพการตัด |
ปณิธาน | ±0.01mm |
XYZ จังหวะ | 350 * 350 * 100 มม |
การวางตำแหน่ง PCB | ฟิกซ์เจอร์พิเศษหรือมาตรฐาน |
วิธีการจัดการ | โหมดแมนนวล |
ความหนาของแผงวงจร | 0.4mm-4mm |
พลังแกนหมุน | 0.5 กิโลวัตต์ |
ความเร็วแกน | 40,000 รอบต่อนาที |
ขนาดเครื่อง | 650*550*615มม. |
น้ำหนัก | 73KG |
รายละเอียดเราเตอร์ PCB แบบตั้งโต๊ะ:

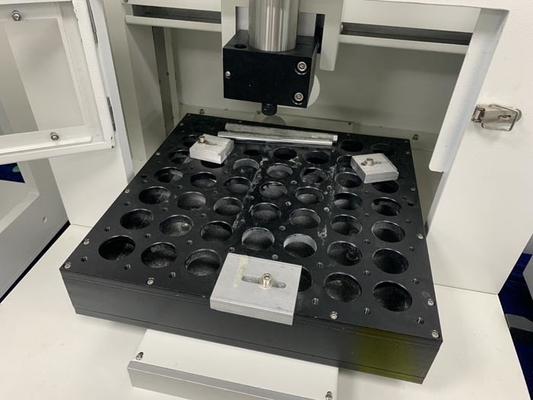

1. เครื่องเราเตอร์ PCB แบบตั้งโต๊ะใช้ฟิกซ์เจอร์แบบกำหนดเองเพื่อยึดแผง PCB ระหว่างการตัด ให้การตัดที่แม่นยำและขอบตัดเรียบ
2. เครื่องเราเตอร์ PCB แบบตั้งโต๊ะเป็นอุปกรณ์ที่ใช้หัวกัดเพื่อทำงานด้วยความเร็วสูงเพื่อแยกบอร์ด PCB แท็บตามเส้นทางที่แก้ไขล่วงหน้าเครื่องเราเตอร์ depaneling PCB เดสก์ท็อปแทนที่ข้อบกพร่องในการตัดของการแตกหักด้วยตนเอง V-cut หรือการเจาะ ปรับปรุงคุณภาพผลิตภัณฑ์ และลดอัตราของเสีย
