รายละเอียดสินค้า:
|
ขนาด PCB: | 460x320mm | รายงานการทดสอบ: | ให้ |
---|---|---|---|
ประเภท PCB: | หลุมแสตมป์ | PCB Holding: | แม่พิมพ์ที่กำหนดเอง |
ความแม่นยำ: | ±0.05mm | ชื่อ: | เครื่องเจาะลม |
แสงสูง: | 20Ton PCB Punch Machine,460x320mm PCB Punch Machine,MCPCB เครื่องเจาะลม |

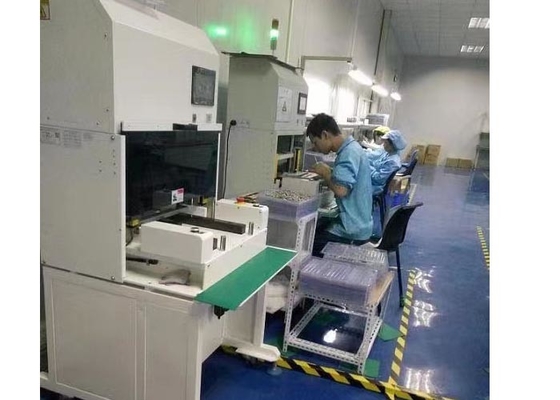

460x320mm 20Ton PCB Punch Machine เครื่องเจาะลม
นิวเมติกคุณสมบัติเครื่องเจาะ:
1. ระบบอัตโนมัติระดับสูงใช้งานง่ายและปลอดภัย
2. สามารถเปลี่ยนแม่พิมพ์ได้หลายแบบ และการเปลี่ยนแม่พิมพ์ทำได้สะดวกและง่ายดาย
3. แม่พิมพ์ด้านล่างเข้าและออกโดยอัตโนมัติ ซึ่งสะดวกสำหรับการหยิบและวางผลิตภัณฑ์ และผลิตภัณฑ์สำเร็จรูปสามารถตกลงไปในลิ้นชักได้
4. ลดความเครียดภายในที่เกิดขึ้นระหว่างการตัดแผ่นและหลีกเลี่ยงการแตกร้าวของดีบุก
5. ประสิทธิภาพของการเจาะ PCB กึ่งสำเร็จรูปและ FPC นั้นสูงมาก
6. ฟังก์ชั่นหน้าจอสัมผัสใหม่ล่าสุดสะดวกสำหรับผู้ปฏิบัติงาน
นิวเมติกเครื่องเจาะหลักการ:
ติดตั้งแม่พิมพ์เจาะเครื่องเจาะ PCB ในตำแหน่งแม่พิมพ์ ใส่บอร์ด FPC / PCB เพื่อตัดที่ตำแหน่งที่สอดคล้องกันของแม่พิมพ์ด้านล่าง และกดสวิตช์เริ่มต้นเพื่อตัดแผงในครั้งเดียวระหว่างการทำงาน ดายล่างใช้ระบบผลักอัตโนมัติเพื่อลดความเข้มของแรงงานและเพิ่มความปลอดภัยในขณะเดียวกันก็สะดวกมากที่จะนำและวางแผงแยก
ข้อมูลจำเพาะเครื่องเจาะลม:
พื้นที่ทำงาน | 460*320mm |
ความกดดันจากการทำงาน | 0.45-0.7Mpa |
ความแม่นยำในการตัด | ±0.05mm |
รอบเวลา | 7-15 วินาที |
เอาท์พุต | 8T |
ความหนาของ PCB/FPC | 0.08-3.5MM |
วัสดุ PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
โหมดการตัด | ต่อย |
พั้นช์ฟิกซ์เจอร์ | เครื่องมือแม่พิมพ์ (แม่พิมพ์) |
ทรัพย์สินในการทำงาน |
จอแสดงผล LCD บันทึกจำนวน .โดยอัตโนมัติ ผลิตภัณฑ์แปรรูป เจาะอัตโนมัติ |
พอร์ตส่ง | มาตรฐานสากล |
ภาษาปฏิบัติการ | ภาษาอังกฤษ |
จังหวะ | 50MM |
ความสูงของแม่พิมพ์ | 170MM |
พลัง | 380/220V |
ฟิวส์ | 3A |
ขนาดเครื่อง | 820x740x1750mm |
น้ำหนักเครื่อง | 680kgs |

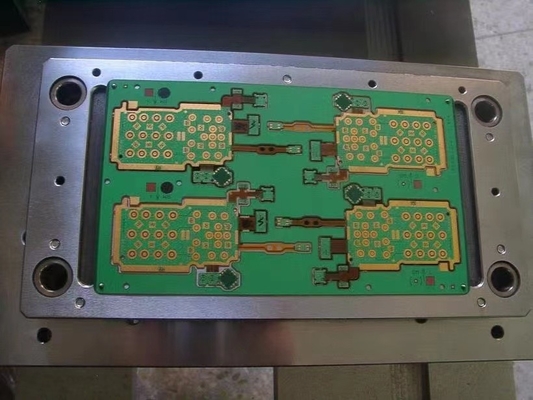

เครื่องเจาะลม Die Tooling Photo:
ขอบเขตการใช้งานเครื่องเจาะลม:
แผงวงจรของโทรศัพท์มือถือ กล้องดิจิตอล อุปกรณ์อิเล็กทรอนิกส์ คอมพิวเตอร์ รถยนต์ ฯลฯ สามารถตัดเป็นชุดได้ และสามารถให้ประสิทธิภาพสูงสุดเมื่อตัดแผงวงจรหลายแผ่นในอุตสาหกรรมอิเล็กทรอนิกส์ เช่น บอร์ดโทรศัพท์มือถือ เมมโมรี่การ์ด วงจรยืดหยุ่นโทรศัพท์มือถือ HDI (แผงวงจรพิมพ์ความหนาแน่นสูง) แผงวงจรไฟฟ้าแบบยืดหยุ่น FPCB (แผงวงจรแบบยืดหยุ่น) และ FCCL (ลามิเนตหุ้มทองแดงแบบยืดหยุ่น) มีประสิทธิภาพโดยเฉพาะ มีความสำคัญสำหรับการแบ่งส่วนพื้นผิว PCB แบบ slotted และแผงวงจรแบบยืดหยุ่น (FPC) ในปริมาณมาก
