| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTIR500 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| รายละเอียดบรรจุภัณฑ์: | กล่องไม้อัด |
| เงื่อนไขการชำระเงิน: | T/T, L/C, Western Union |

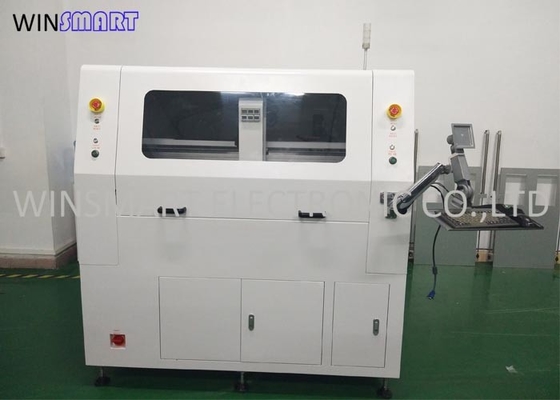

ESD Dual Table เครื่องตัดกัด CNC อัตโนมัติเต็มรูปแบบ PCB Router Machine
CNC Milling Cutter คุณสมบัติเราเตอร์ PCB:
1. เส้นทางการตัดวงจรปิดแบบเต็ม, การติดตามข้อผิดพลาดแบบเรียลไทม์, ข้อเสนอแนะ, การชดเชย เป็นระบบอัจฉริยะระดับไฮเอนด์
2. ใช้แยก PLC ที่นำเข้าทำลายการ์ดควบคุม PLC ของบอร์ดที่ใช้คอมพิวเตอร์แบบดั้งเดิมความเสถียรที่สูงขึ้นและการป้องกันการรบกวนที่แข็งแกร่งขึ้น
3. การทำงานที่ง่ายและประสิทธิภาพความปลอดภัยที่สูงขึ้น 0.5-0.7 วินาทีต่อจุดตัด
4.ระบบดูดฝุ่นด้านล่าง ไร้ฝุ่น
5. โต๊ะทำงานคู่สำหรับความสามารถในการทำงานสูง
CNC Milling Cutter PCB เราเตอร์ข้อมูลจำเพาะ:
| แบบอย่าง | SMT-IR500 |
| ขนาดเครื่อง | 1550(ก)x1200(ล)x1600(ส) |
| น้ำหนักเครื่อง | 900กก |
| เครื่องยนต์ | เซอร์โวมอเตอร์ AC 7 แกน |
| การทำซ้ำ | ±0.02มม |
| ความแม่นยำในการตัด | ±0.05มม |
| ปณิธาน | ±0.02มม |
| โต๊ะทำงาน | 2 |
| วิธีการวางตำแหน่ง PCB | รูพินหรือขอบ PCB เสีย |
| แผงป้อน / ขนถ่าย | อัตโนมัติ |
| พื้นที่กัด | 300x350มม |
| ความหนาของ PCB | 0.3-3มม |
| แกนหมุน | ไซโคเทค |
| ความเร็วแกนหมุนสูงสุด | 80000 รอบต่อนาที / ESD |
| วิธีระบายความร้อน | อากาศเย็น |
| เส้นทางบิต | เส้นผ่านศูนย์กลาง 3.175 มม |
| บิตการกำหนดเส้นทางแทนที่ทาง | คู่มือ |
| ระบบวัดความสูงด้วยเลเซอร์ | ฟังก์ชั่นเป่าสูญญากาศในตัว |
| ความจุของระบบสุญญากาศ | 63L/นาที |
| พลังที่สะอาดขึ้น | เครื่องฟอกอากาศ 3HP |
CNC Milling Cutter เราเตอร์ PCB ขั้นตอนการทำงาน:
1. การป้อน PCBA อัตโนมัติจากบัฟเฟอร์ OK/NG
2. ระบบดูดเลือก PCBA และวางแผงไว้บนโต๊ะด้านซ้าย
3. PCBA แก้ไขบนโต๊ะด้านซ้ายโดยระบบล็อคและเริ่มถอดแผง
4. ระบบดูดเลือก PCBA และวางแผงบนโต๊ะด้านขวาพร้อมกัน
5. PCBA แก้ไขบนโต๊ะด้านขวาโดยระบบล็อคและเริ่มถอดแผง
6. เมื่อ PCBA ที่แยกจากตารางด้านซ้ายเสร็จสิ้น ระบบดูดจะหยิบบอร์ดเดี่ยวและวางบนสายพานขนถ่ายแบบเรียบสำหรับการประมวลผลครั้งต่อไป
7. หัวกัดเริ่มตัดโต๊ะด้านขวาเมื่อเสร็จสิ้นงานโต๊ะซ้าย
8. ขยะ PCB จะถูกโยนลงในกล่องเก็บขยะ
9. ทำซ้ำขั้นตอนด้านบนและถอดแผงออกตลอดเวลา
ระบบปฏิบัติการ CNC Milling Cutter PCB Router:
1. อินเทอร์เฟซการทำงาน: Windows 10
2. ระบบภาพ: กล้องดิจิตอลความละเอียดสูง / Cognex Vision System
3. การเขียนโปรแกรม:
ก.การสแกน AOI / พิกัดคว้า CCD
ข.ฟังก์ชั่นการคัดลอกฟิล์มมุม
ค.แก้ไขพิกัด ccd ซิงค์โดยอัตโนมัติ
ง.ฟังก์ชันอื่นๆ: การชดเชยเส้นผ่านศูนย์กลางเครื่องมือ เคล็ดลับการทำความสะอาดตัวเก็บฝุ่น

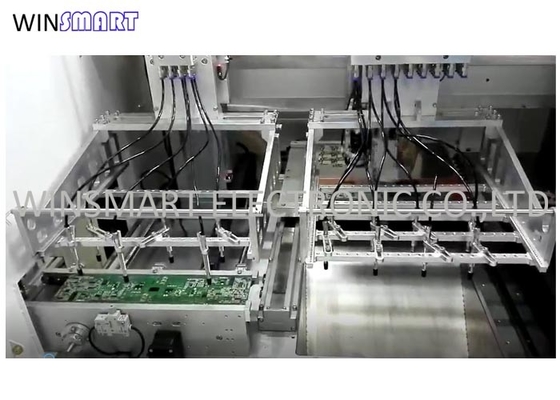

CNC Milling Cutter โครงสร้างเราเตอร์ PCB:
|
| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTIR500 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| รายละเอียดบรรจุภัณฑ์: | กล่องไม้อัด |
| เงื่อนไขการชำระเงิน: | T/T, L/C, Western Union |
ESD Dual Table เครื่องตัดกัด CNC อัตโนมัติเต็มรูปแบบ PCB Router Machine
CNC Milling Cutter คุณสมบัติเราเตอร์ PCB:
1. เส้นทางการตัดวงจรปิดแบบเต็ม, การติดตามข้อผิดพลาดแบบเรียลไทม์, ข้อเสนอแนะ, การชดเชย เป็นระบบอัจฉริยะระดับไฮเอนด์
2. ใช้แยก PLC ที่นำเข้าทำลายการ์ดควบคุม PLC ของบอร์ดที่ใช้คอมพิวเตอร์แบบดั้งเดิมความเสถียรที่สูงขึ้นและการป้องกันการรบกวนที่แข็งแกร่งขึ้น
3. การทำงานที่ง่ายและประสิทธิภาพความปลอดภัยที่สูงขึ้น 0.5-0.7 วินาทีต่อจุดตัด
4.ระบบดูดฝุ่นด้านล่าง ไร้ฝุ่น
5. โต๊ะทำงานคู่สำหรับความสามารถในการทำงานสูง
CNC Milling Cutter PCB เราเตอร์ข้อมูลจำเพาะ:
| แบบอย่าง | SMT-IR500 |
| ขนาดเครื่อง | 1550(ก)x1200(ล)x1600(ส) |
| น้ำหนักเครื่อง | 900กก |
| เครื่องยนต์ | เซอร์โวมอเตอร์ AC 7 แกน |
| การทำซ้ำ | ±0.02มม |
| ความแม่นยำในการตัด | ±0.05มม |
| ปณิธาน | ±0.02มม |
| โต๊ะทำงาน | 2 |
| วิธีการวางตำแหน่ง PCB | รูพินหรือขอบ PCB เสีย |
| แผงป้อน / ขนถ่าย | อัตโนมัติ |
| พื้นที่กัด | 300x350มม |
| ความหนาของ PCB | 0.3-3มม |
| แกนหมุน | ไซโคเทค |
| ความเร็วแกนหมุนสูงสุด | 80000 รอบต่อนาที / ESD |
| วิธีระบายความร้อน | อากาศเย็น |
| เส้นทางบิต | เส้นผ่านศูนย์กลาง 3.175 มม |
| บิตการกำหนดเส้นทางแทนที่ทาง | คู่มือ |
| ระบบวัดความสูงด้วยเลเซอร์ | ฟังก์ชั่นเป่าสูญญากาศในตัว |
| ความจุของระบบสุญญากาศ | 63L/นาที |
| พลังที่สะอาดขึ้น | เครื่องฟอกอากาศ 3HP |
CNC Milling Cutter เราเตอร์ PCB ขั้นตอนการทำงาน:
1. การป้อน PCBA อัตโนมัติจากบัฟเฟอร์ OK/NG
2. ระบบดูดเลือก PCBA และวางแผงไว้บนโต๊ะด้านซ้าย
3. PCBA แก้ไขบนโต๊ะด้านซ้ายโดยระบบล็อคและเริ่มถอดแผง
4. ระบบดูดเลือก PCBA และวางแผงบนโต๊ะด้านขวาพร้อมกัน
5. PCBA แก้ไขบนโต๊ะด้านขวาโดยระบบล็อคและเริ่มถอดแผง
6. เมื่อ PCBA ที่แยกจากตารางด้านซ้ายเสร็จสิ้น ระบบดูดจะหยิบบอร์ดเดี่ยวและวางบนสายพานขนถ่ายแบบเรียบสำหรับการประมวลผลครั้งต่อไป
7. หัวกัดเริ่มตัดโต๊ะด้านขวาเมื่อเสร็จสิ้นงานโต๊ะซ้าย
8. ขยะ PCB จะถูกโยนลงในกล่องเก็บขยะ
9. ทำซ้ำขั้นตอนด้านบนและถอดแผงออกตลอดเวลา
ระบบปฏิบัติการ CNC Milling Cutter PCB Router:
1. อินเทอร์เฟซการทำงาน: Windows 10
2. ระบบภาพ: กล้องดิจิตอลความละเอียดสูง / Cognex Vision System
3. การเขียนโปรแกรม:
ก.การสแกน AOI / พิกัดคว้า CCD
ข.ฟังก์ชั่นการคัดลอกฟิล์มมุม
ค.แก้ไขพิกัด ccd ซิงค์โดยอัตโนมัติ
ง.ฟังก์ชันอื่นๆ: การชดเชยเส้นผ่านศูนย์กลางเครื่องมือ เคล็ดลับการทำความสะอาดตัวเก็บฝุ่น
CNC Milling Cutter โครงสร้างเราเตอร์ PCB:
