| Brand Name: | Winsmart |
| Model Number: | SMTL600 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-150K/set |
| Packaging Details: | กล่องไม้อัด |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

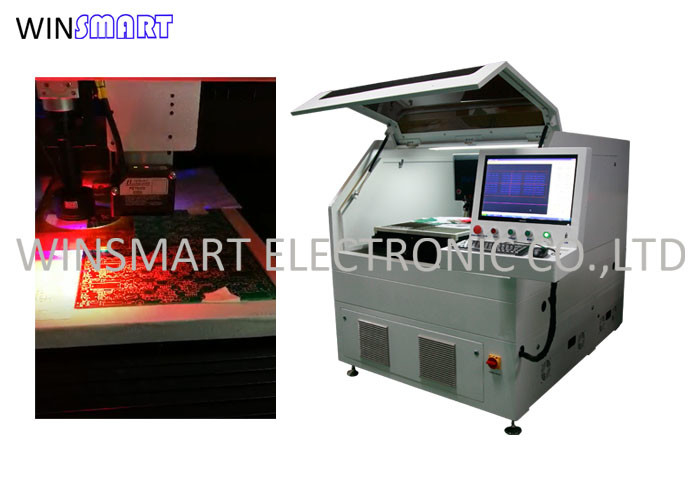

600x600mm Flex Circuit Printed Board 20W UV Laser Cutting Machine
การประยุกต์ใช้เครื่องตัดเลเซอร์ UV:
เหมาะสำหรับการตัดเฉือนขนาดเล็กของวัสดุต่างๆ รวมถึง PCB, FPC และแผ่นรวมแบบอ่อนและแข็ง (รวมถึงแผงวงจรประกอบ) ที่มีความหนาน้อยกว่า 0.8 มม.
คุณสมบัติเครื่องตัดเลเซอร์ UV:
1. ไม่มีความเครียด: ยานพาหนะพิเศษร่วมมือกับการประมวลผลด้วยเลเซอร์ แม้ว่าส่วนประกอบจะอยู่ใกล้กับเส้นทางตัดมาก ก็ไม่มีผลกระทบจากความเครียด
2. การควบคุมผลกระทบจากความร้อนที่แม่นยำ: เลือกประเภทเลเซอร์ที่เหมาะสมตามข้อกำหนดผลกระทบต่อความร้อนที่แตกต่างกัน และร่วมมือกับพารามิเตอร์การประมวลผลเลเซอร์ที่เหมาะสมเพื่อลดผลกระทบจากความร้อน
3. กระบวนการทำความสะอาด: การบำบัดเขม่าด้วยเลเซอร์จะดำเนินการแบบเรียลไทม์ระหว่างกระบวนการประมวลผลเพื่อลดผลกระทบของเขม่าบนส่วนประกอบของวงจร
4. มัลติฟังก์ชั่น: ไม่เพียงเหมาะสำหรับการตัดและเจาะแผ่นอ่อน แผ่นแข็ง และแผ่นผสมแข็งแบบอ่อนที่มีความหนาต่าง ๆ อย่างแม่นยำเท่านั้น แต่ยังเหมาะสำหรับการตัดและเจาะวัสดุอื่น ๆ เช่น แก้ว เซรามิก แผ่นโลหะบาง ๆ และอื่น ๆ
5. ความปลอดภัย: พื้นที่การประมวลผลปิดสนิทเพื่อให้แน่ใจว่ามีการป้องกันความปลอดภัยของกระบวนการแปรรูปออกแบบตามมาตรฐานไฟฟ้าของจีนและสหภาพยุโรป
6. ระบบอัตโนมัติ: พอร์ตเปิดถูกสงวนไว้เพื่ออำนวยความสะดวกในการปรับระบบควบคุมพลังงาน ระบบโหลดและขนถ่ายอัตโนมัติ และระบบ MES เพื่อตอบสนองความต้องการระบบอัตโนมัติต่างๆ
7. ความเร็วสูงและความแม่นยำสูง: ระบบมือถือ X / Y / Z ความเร็วสูงและความแม่นยำสูงกลไกการชดเชยความแม่นยำที่สมบูรณ์แบบรวมถึงการชดเชยความแม่นยำแกนเดียว
การชดเชยความแม่นยำของระนาบและการชดเชยความแม่นยำของพื้นที่การสแกนระบบควบคุมการเคลื่อนไหวมาพร้อมกับระบบกำหนดตำแหน่ง CCD แกนสัญญาเพื่อให้แน่ใจว่ามีความเร็วสูงและความแม่นยำสูงในกระบวนการประมวลผล
8. อิสระในระดับสูง: นาโนวินาที, พิโกวินาทีอัลตราไวโอเลตและเลเซอร์เขียวมีให้เลือกหลากหลายเพื่อตอบสนองความต้องการในการประมวลผลที่แตกต่างกัน
เครื่องตัดเลเซอร์ UV ข้อมูลจำเพาะ:
| เลเซอร์ | Q-Switched diode-pumped เลเซอร์ UV แบบโซลิดสเตตทั้งหมด |
| ความยาวคลื่นเลเซอร์ | 355นาโนเมตร |
| แหล่งเลเซอร์ | ออปโตเวฟ ยูวี 15W@30KHz |
| ความแม่นยำในการวางตำแหน่งของโต๊ะทำงานของมอเตอร์เชิงเส้น | ±2μm |
| ความแม่นยำในการทำซ้ำของโต๊ะทำงานของ Linear Motor | ±1μm |
| เขตการทำงานที่มีประสิทธิภาพ | 600mmx600mm (ปรับแต่งได้) |
| แพลตฟอร์ม | หินอ่อน |
| การป้อน PCB | คู่มือ |
| การขนถ่าย PCB | คู่มือ |
| วัสดุ PCB | เอฟพีซี, FR4 |
| เลเซอร์ยี่ห้อ | ออปโตเวฟ |
| ตัดความเครียด | ไม่ใช่ |
| เกอร์เบอร์อิมพอร์ต | ใช่ |
| ระบบปฏิบัติการ | ชนะ 10 |
| ทางตัด | วงกลม เส้น จุด ส่วนโค้ง |
| ความเร็วในการสแกน | 2500 มม. / วินาที (สูงสุด) |
| เขตการทำงาน | 40mmx40mm |
หลักการของเครื่องตัดเลเซอร์ UV:
หลักการของเครื่องตัดเลเซอร์ PCB คือการฉายรังสีพื้นผิวของแผงวงจร PCB ด้วยลำแสงพลังงานสูง และตระหนักถึงการตัดวัสดุ PCB ให้กลายเป็นไอด้วยการควบคุมพารามิเตอร์ เช่น ความหนาแน่นของพลังงานลำแสง ความถี่ ความเร็ว และเวลาในการประมวลผล
|
