| Brand Name: | Winsmart |
| Model Number: | SMTR07 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| Packaging Details: | กรณีไม้อัด |
| Payment Terms: | T / T, L / C, เวสเทิร์นยูเนี่ยน |

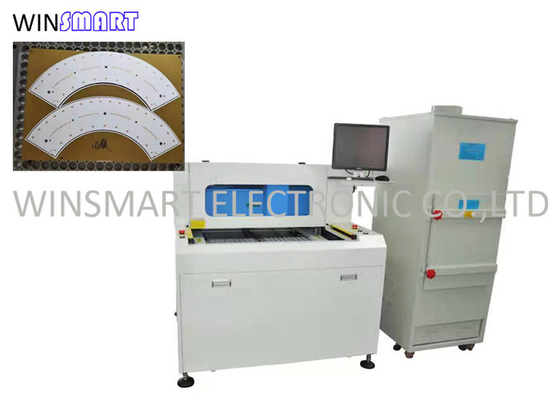

3HP ระบบทำความสะอาดเครื่องดูดฝุ่นแผงวงจรพิมพ์เราเตอร์สำหรับ MCPCB
คำอธิบายเราเตอร์แผงวงจรพิมพ์:
1. ปรับปรุงคุณภาพของผลิตภัณฑ์ ลดความเครียดในการตัด และป้องกันความเสียหายของเศษระหว่างการตัด
2. เส้นทางการตัดที่หลากหลายสามารถตัดเส้นตรง ส่วนโค้ง และวงกลม ช่วยลดข้อจำกัดในการออกแบบ PCB ได้อย่างมาก
3. การทำงานของเครื่องกำหนดเส้นทางเครื่องตัด PCB นั้นง่ายและสะดวกและสามารถเปลี่ยนรุ่นได้ (Switching Model: การสลับโปรแกรม, การสลับฟิกซ์เจอร์)
4. เครื่องเราเตอร์ PCB อัตโนมัติมีความแม่นยำในการตัดสูงความแม่นยำสามารถเข้าถึง ± 0.01 มม. เพื่อตอบสนองความต้องการการตัดต่างๆ
ลักษณะเราเตอร์แผงวงจรพิมพ์:
1. ปรับปรุงคุณภาพผลิตภัณฑ์และลดอัตราของเสีย
2. มีแว่นขยาย CCD สีพิกเซลสูง ฟังก์ชันการสอนและการแก้ไขโปรแกรมเสริมที่มีความแม่นยำสูงกว่า และการจำลองสามารถแก้ไขได้ในขั้นตอนเดียวLCD อุตสาหกรรมมีภาพที่ชัดเจนและมุมมองที่กว้าง
3. พร้อมกับจี้การสอนแบบใช้มือถือการแก้ไขโปรแกรมสามารถทำได้ด้วยตนเองหรือนำเข้าโดยใช้รหัส Gมีหน้าที่นำเข้า ส่งออก คัดลอกบอร์ดอาร์เรย์ แก้ไข ปรับปรุง เพื่อลดเวลาและความถูกต้องของการสร้างโปรแกรม
4. ประตูนิรภัยที่ปิดสนิท โปร่งใส การทำงานที่ปลอดภัยและการสังเกตง่าย
5. ติดตั้งตัวกรองเก็บฝุ่นและตัวเก็บฝุ่นที่มีประสิทธิภาพวิธีการดูดขึ้น-ลงเป็นทางเลือกและสามารถแก้ปัญหาเศษได้อย่างหมดจด
เราเตอร์แผงวงจรพิมพ์ คุณสมบัติ:

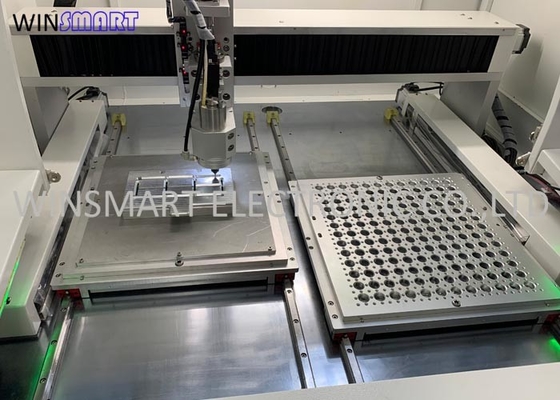

1. เราเตอร์ PCB นี้มีตารางสองสไลด์เพื่อทำการตัดอย่างต่อเนื่อง
2. ลดความเครียดเพื่อให้แน่ใจว่าคมตัดเรียบ
3. ใช้มอเตอร์และแกนหมุนนำเข้าเพื่อจุดประสงค์ที่ปราศจากเสียงรบกวน
4. สามารถเลือกระบบดูดฝุ่นด้านบนและด้านล่างได้
ข้อมูลจำเพาะของเราเตอร์แผงวงจรพิมพ์:
| ขนาด (กว้าง * ลึก * สูง) | 1150มม.*1250มม.*1325มม |
| น้ำหนัก | 750KG |
| ความสูงชดเชย | 60~110มม |
| ประเภทมอเตอร์ | ชุดเจียเป่า |
| การทำซ้ำตำแหน่ง | 0.001มม |
| พื้นที่ทำงานแกน (สูงสุด) | 870มม.*450มม.*50มม |
| การตรึง PCB | มาตรฐานความเชี่ยวชาญ |
| การโหลด / ขนถ่าย PCB | คู่มือ |
| ขนาด PCB (สูงสุด) | 350*400มม |
| PCB หนา (สูงสุด) | 5 มม |
| การตรึงความแข็งแกร่ง | ปรับแต่งให้ติดตั้ง |
| การตรึงการตรึง | เครื่องจักร |
| พลัง | 40W |
| แกนหมุน | 60000rpm/นาที |
| ปกป้อง | ระบายความร้อนด้วยตัวเอง / ลม |
| เปลี่ยนคัตเตอร์ | ความเชี่ยวชาญ |
| ความเร็วตัด(สูงสุด) | 100 มม. / วินาที |
| ความเร็วในการขับขี่ (สูงสุด) | 3000 มม. / วินาที |
| ความแม่นยำของการตัด | 0.01มม |
| พลังดูดฝุ่น | 3.5KW ไฟฟ้ากระแสสลับ 380V |
| เครื่องดูดฝุ่น | ลูกดิ่ง |
| พลัง | 2.0KW AC380V |
| การจ่ายอากาศ | 4-6กก./ตร.ซม |
| แก้ไขโปรแกรม | อินไลน์ |
| แก้ไขฟังก์ชั่น | เส้น, ส่วนโค้ง, วงกลม, เส้นโค้งตัวยู |
| ที่เก็บโปรแกรม | ฮาร์ดดิสก์ |
| ระบบวิชั่น | CCD สี SONE |
| ออฟเซ็ตหัวกัด | อัตโนมัติ |
| การตั้งค่าสูญญากาศ | อัตโนมัติ |
| ตัวบ่งชี้ | ตัวบ่งชี้สถานะเครื่อง |
| ตรวจสอบเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ การใช้เวลาทดสอบ |
| ป้องกันมอเตอร์ | มีฟังก์ชั่นป้องกันความร้อนสูงเกินพิกัดแรงดันต่ำ |
| การตรวจสอบมอเตอร์โอเวอร์โหลด | มี Overload, สายปกติ, ฟังก์ชั่นป้องกันแรงดันต่ำ |
| เวลาที่ใช้เครื่องมือ | อายุการใช้งานเครื่องมือตรวจจับอัตโนมัติ |
| สถิติข้อมูล | แบบกระดานแยก นับแยก วิธีการนับที่หลากหลาย |
| บันทึกข้อผิดพลาด | ซอฟต์แวร์จะบันทึกหน่วยความจำการเตือนทั้งหมดของเครื่องโดยอัตโนมัติ |
| ความแม่นยำของแกน | 0.001มม |
| ความแม่นยำในการตัด | 0.1มม |
| ปกป้องพื้นที่ทำงาน | ด้วยสี่การป้องกันที่ปิดสนิท |
| เซ็นเซอร์ประตู | เซ็นเซอร์ไมโครสวิตช์ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม) |
ขั้นตอนการทำงานของเราเตอร์แผงวงจรพิมพ์:
1. ตรวจสอบว่าอุปกรณ์เปิดอยู่ตามปกติหรือไม่ และยืนยันว่าอุปกรณ์ได้รับการรีเซ็ตและรอการทำงาน
2. ผู้ปฏิบัติงานจะต้องกำหนดทิศทางและทิศทางบวกและลบของบอร์ด PCB วางบอร์ด PCB บนฟิกซ์เจอร์พิเศษ กดเบา ๆ ด้วยฝ่ามือ ยืนยันว่าวางบอร์ด PCB แล้ว วางต่อม และตรวจสอบให้แน่ใจว่าได้ปิดบอร์ด PCB อย่างแน่นหนาแล้ว
3. ใช้กล้องภาพเพื่อปรับเส้นทางการตัดที่ตั้งโปรแกรมไว้ และยืนยันเพื่อบันทึก
4. กดปุ่มเริ่มต้น เราเตอร์ PCB จะเริ่มทำงาน เครื่องดูดฝุ่น แกนหมุน การกำจัดไฟฟ้าสถิต ฯลฯ จะเริ่มทำงานโดยอัตโนมัติ และหัวกัดจะแบ่งกระดานตามเส้นทางการตัดที่ตั้งโปรแกรมไว้
5. เสร็จสิ้นการประกอบทั้งหมดและการถอดแผง PCB โต๊ะทำงานจะออกโดยอัตโนมัติ เปิดแกลนด์ ตรวจสอบให้แน่ใจว่าบอร์ด PCB ที่แยกจากกันไม่ได้รับความเสียหาย นำผลิตภัณฑ์ออกด้วยตนเอง เปลี่ยนบอร์ด PCB ใหม่ ปิดแกลนด์ แล้วคลิกเริ่ม ปุ่มเพื่อแยก
6. ทำซ้ำขั้นตอนที่ 4.5 จนกว่าผลิตภัณฑ์ทั้งหมดจะเสร็จสิ้น
|
