| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTID2 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| รายละเอียดบรรจุภัณฑ์: | กรณีไม้อัด |
| เงื่อนไขการชำระเงิน: | T / T, L / C, เวสเทิร์นยูเนี่ยน |

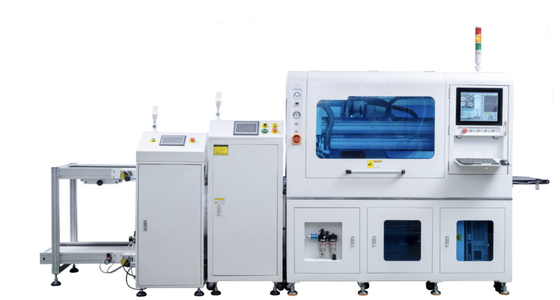

ความแม่นยํา 0.05 มม PCB Depaneling Router เครื่องตัดแท็บและ V-cut Boards
PCB Depaneling Router Machine การนําเสนอ
เครื่องปรับเปลี่ยน PCB ใช้เป็นหลักในการแยกแผ่น PCBA ที่ประกอบด้วย PCBA
เครื่องกํากับ PCB นี้มีสปินด์ทํางาน 2 ตัว หนึ่งมีแผ่นตัดใบเลื่อย V-cut และอีกหนึ่งมีแผ่นแท็บตัดเครื่องบด
และมันมีความเร็วในการตัด 300 มม./วินาที เพื่อตอบสนองความสามารถในการผลิตปริมาณสูง
ที่สําคัญที่สุดคือ เครื่องล้างผงนี้ มีความเครียดในการตัดที่ต่ําที่สุด เพื่อปกป้องส่วนประกอบที่ติดตั้งบนแผ่น
เครื่องมีตัวขนส่งอาหารอัตโนมัติ และ ESD Output Conveyor / เครื่องขนส่งปลดของที่กําหนดเอง
มันประหยัดคนงาน 5-6 คนสําหรับผู้ผลิต
2 สปินด์สําหรับทั้ง V-CUT และ TAB BOARD
2 สปินด์สําหรับตารางแท็บ
เครื่อง PCB Depaneling Router คุณสมบัติ:
ข้อดีของเครื่อง PCB Depaneling Router:
1ความเครียดการตัดที่ต่ําสําหรับทั้ง V-cut และ tab PCBA
2ระบบการมองเห็น PC และ CCD สําหรับการวางโปรแกรมและการทํางานที่แม่นยํา
3ระบบเก็บฝุ่นชั้นบนสําหรับโรงงานที่ไม่มีฝุ่น
4รูปแบบการทํางานอัตโนมัติเต็ม สําหรับผลิตภัณฑ์ขนาดใหญ่
5คอนเวียร์การให้อาหารที่ปรับได้ และสายพานขนส่งแผ่น ESD สําหรับการเก็บ PCB แยก
6โปรแกรมเป็นมิตร
รายละเอียดของเครื่อง PCB Depaneling Router:
| เลขรุ่น | SMTID2 |
| ขนาดเครื่อง | 1800 ((L) x 1500 ((W) x 2200 ((H) mm |
| โวลเตชั่น | 220V/50Hz |
| ขนาด PCB มากที่สุด | 300x300 มิลลิเมตร (สามารถปรับแต่ง) |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร |
| รูปแบบอาหาร | อัตโนมัติ |
| การตั้งตําแหน่ง PCB | เครื่องปรับแต่งตามต้องการ |
| โปรแกรม | การเรียนการสอนทางสายตา การเขียนโปรแกรมในระบบ |
| การตัดสปินด์ | 20,000-100,000 รอบ/นาที |
| ประเภทการเย็น | การเย็นตัวเอง |
| รูปแบบการเก็บฝุ่น | คอลเลคชั่นสูงสุด |
| ความเร็วในการตัด | 1-300 มม/วินาที |
| ความแม่นยําในการตัด | ± 0.02 มม. |
| มีด | 0.8-3.0 บิททาง, การหมุนขวา & ใบเลื่อย |
| ย้ําความถูกต้อง | ± 0.02 มม. |
| ระบบควบคุม | PC อุตสาหกรรม |
| สปินด์ | ไม่จําเป็น |
| อัตรากําลังเครื่อง | รวม 5KW รวมกับเครื่องดูดฝุ่น 3KW |
| สภาพของเครื่อง | 100% ของใหม่ |
| การรับประกัน | 1 ปี |
| บริการหลังการขาย | การสนับสนุนออนไลน์ 24 ชั่วโมง, การติดตั้งและการฝึกอบรมในต่างประเทศ |
| โปรแกรม | ออนไลน์ ภาพ |
| ฟังก์ชันการปรับระดับอัตโนมัติ | การปรับระดับจุดหมายอัตโนมัติ |
| ฟังก์ชันการแก้ไข | เส้นตรง จุด ลายโค้ง วงกลม |
| ความแม่นยําตําแหน่งแกน | 0.01 มิลลิเมตร |
| ความแม่นยําในการตัด | ± 0.05 มม. |
| การสแกนบาร์โค้ด | ไม่จําเป็น |
| ฟังก์ชันการนับ | ใช่ |
อุปกรณ์เสริมเครื่อง PCB Depaneling Router:
| รายการ | คําอธิบาย | ยี่ห้อ | จํานวน | คําสังเกต |
| 1 | PC อุตสาหกรรม | จีน | 1 | |
| 2 | สปินด์และไดรเวอร์ | จีน | 1 | |
| 3 | กล้อง | จีน | 1 | |
| 4 | สายสกรู, สายทางนํา | TBI, HIWIN, SHAC | 1 | |
| 5 | การ์ดข้อเสนอ | จีน | 1 | 6 แกน |
| 6 | ระบบ | ชนะ 10 | 1 | |
| 7 | มอเตอร์เซอร์โว | ปานาซอนิก | 1 | |
| 8 | เซนเซอร์ | OMRON | 9 | |
| 9 | องค์ประกอบปนูเมติก | AirTAC | 3 | |
| 10 | เครื่องดูดฝุ่น 3HP | จีน | 1 | |
| 11 | โมดูล | จีน | 6 | เกรด C5 |
เครื่อง PCB Depaneling Router รายละเอียด:
โต๊ะสองตัว, ซินเดลทํางานตลอดเวลา เพื่อผลิตภัณฑ์ในปริมาณสูง
การปรับความกว้างอัตโนมัติ PCB feed rail
ฟังก์ชันการเปลี่ยนเครื่องมืออัตโนมัติ ระบบเก็บข้อมูล 5 บิต
สปินด์ 4033 ของ SycoTec ใช้สําหรับแท็บบอร์ด ขนาดสูงสุด 100,000 รอบ / นาที
เครื่องขนส่งสายพานเรียบ ESD สําหรับการถอน PCB อัตโนมัติ
PCB Depaneling Router Machine การใช้งาน:
เครื่องหมุนทาง PCB เป็นสิ่งจําเป็นในการผลิตอิเล็กทรอนิกส์ในอุตสาหกรรมต่างๆ รวมถึงอิเล็กทรอนิกส์ผู้บริโภค ออโตโมทีฟ การแพทย์ การบินและอวกาศ และอุตสาหกรรมอัตโนมัติมีประสิทธิภาพ, และการกําจัด PCB ความเครียดต่ํา, รับประกันผลิตภัณฑ์ที่มีคุณภาพสูงสําหรับการใช้งานอิเล็กทรอนิกส์ที่ทันสมัย.
เหตุผลที่เลือกเรา:
1ช่วงต้น: เรามีประวัติศาสตร์ 20 ปีในด้านอัตโนมัติ โดยมีกรณีที่พัฒนาจากลูกค้าหลายร้อยราย
2.มั่นคง: ส่วนประกอบหลักของอุปกรณ์นําเข้า. อุปกรณ์น้ําหนักมากกว่า 700kg. ทักษะเทคโนโลยีการผลิตที่มีความชํานาญมากที่สุดในอุตสาหกรรมอัตโนมัติ
3มืออาชีพ: เรามีเทคโนโลยีที่ได้รับสิทธิบัตร และกลายเป็นมาตรฐานในอุตสาหกรรมอัตโนมัติ
4เร็ว: ตอบรับคําถามของลูกค้า 1 ชั่วโมง
2 ชั่วโมง - ให้คําตอบ
3 ชั่วโมง-มาถึงสถานที่เพื่อช่วยลูกค้า ((< 100 กม.) ในการแก้ปัญหาภายใน 3 ชั่วโมง
|
