| Brand Name: | Winsmart |
| Model Number: | SMTPD2 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-10000/set |
| Packaging Details: | กรณีไม้อัด |
| Payment Terms: | แอล/C, ที/ที, เวสเทิร์นยูเนี่ยน |

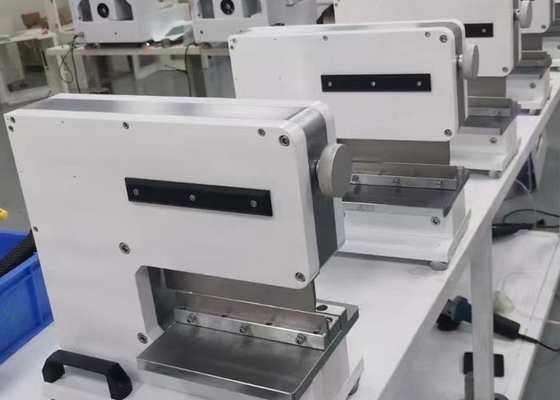

เครื่องตัดแผงวงจรลม 200 มม. ไม่ต้องใช้ไฟฟ้า
เครื่องตัด PCB แบบใช้ลมขนาด 200 มม. แบบประหยัดไม่ต้องใช้ไฟฟ้า PCB Depanel
ฟังก์ชั่นเครื่องตัด PCB:
เครื่องตัด PCB เป็นกระบวนการที่สำคัญในกระบวนการผลิตชิ้นส่วนอิเล็กทรอนิกส์จำนวนมากเพื่อปรับปรุงผลลัพธ์ของการผลิตแผงวงจรพิมพ์ (PCB) และความเร็วเชิงเส้นของการยึดพื้นผิว (SMT) แผงวงจรพิมพ์มักจะออกแบบเป็นบอร์ดขนาดใหญ่ซึ่งจะแบ่งออกเป็นบอร์ดขนาดเล็ก PCB ขนาดเล็กจำนวนมากโดยใช้ อุปกรณ์เครื่องถอดแผง PCB ในผลิตภัณฑ์ขั้นสุดท้ายบอร์ด PCB ขนาดใหญ่นี้สามารถเรียกว่าบอร์ดเชื่อมต่อหรือแผง PCBบอร์ดหรือแผงเชื่อมต่อขนาดใหญ่นี้แบ่งออกเป็นชิ้นเล็กๆในกระบวนการต่างๆ ของผลิตภัณฑ์ อาจแบ่งตาม SMT หลัง ICT หลังจากเชื่อมผ่านรู SMT หรือก่อนการประกอบผลิตภัณฑ์ขั้นสุดท้าย
คุณสมบัติเครื่องตัด PCB:
1. เหมาะสำหรับบอร์ด v-cut ทั้งหมด รวมถึง FR1, FR4, CEM, PCBs อลูมิเนียม
2. กระบอกสูบขับเคลื่อน
3. การควบคุมสวิตช์เท้าเพื่อปรับความเร็ว
4. ความเครียดในการตัดต่ำเพื่อปกป้องส่วนประกอบ
5. ไม่ต้องใช้ไฟ
เครื่องตัด PCBข้อมูลจำเพาะ:
| แบบอย่าง | SMTPD2 |
| ขนาดเครื่อง | 720x300x440มม |
| ความยาวตัดสูงสุด | 330มม |
| วัสดุ PCB | FR4, MCPCB, CEM, บอร์ดทองแดง |
| ความกดอากาศ | 0.4-0.7MPa |
| ความหนาของ PCB | 0.3-3.5มม |
| ประเภทใบมีด | เชิงเส้น |
| ปริมาณใบมีด | 2 ชิ้น |
| วัสดุใบมีด | เหล็กความเร็วสูง |
| รายงานการทดสอบ | ที่ให้ไว้ |
| พลัง | 110/220V |
| น้ำหนักเครื่อง | 130กก |
รายละเอียดเครื่อง Depaneling PCB V-Cut:
1. การออกแบบใบมีดเชิงเส้นสองแบบลดความเครียดในการตัด ตอบสนองความต้องการที่เข้มงวดสำหรับบอร์ดที่แม่นยำน้อยกว่า 300ustrain
2. การกวาดล้างใบมีดสูงสุด 2 มม. ตรวจสอบให้แน่ใจว่านิ้วของผู้ปฏิบัติงานไม่สามารถแทรกได้เพื่อความปลอดภัยในการผลิตและปรับระยะห่างใบมีดได้ง่ายด้วยปุ่มหมุน
3. ปราศจากเสียงรบกวนและฝุ่นละอองฟังก์ชั่น Conter แสดงเวลาการตัดเพื่อเตือนการตรวจสอบความคมของใบมีดใบมีดสามารถลับคมซ้ำได้ 2-3 ครั้ง
4. ระยะห่างของใบมีดบนและล่างสามารถปรับได้ตามความลึกของ V-cut และผู้ปฏิบัติงานจะไม่ป้อนบอร์ดผิด
ข้อดีของเครื่องตัด PCB:
การใช้เครื่องตัด PCB ในสายการประกอบ SMT สามารถปรับปรุงการดำเนินงานและประสิทธิภาพการผลิตผลของการพับด้วยมือแบบดั้งเดิมนั้นไม่ดีมักใช้ในโรงงานแปรรูป PCBAนอกจากนี้ยังเพิ่มสององค์ประกอบในการดำเนินงานและการผลิตหนึ่งคือการรับประกัน อีกหนึ่งคือคุณภาพ
|
