Brand Name: | Winsmart |
Model Number: | SMTID3 |
MOQ: | 1 ชุด |
ราคา: | USD20000-80000 |
Packaging Details: | กรณีไม้อัด |
Payment Terms: | แอล/C, T/T, เวสเทิร์นยูเนี่ยน |

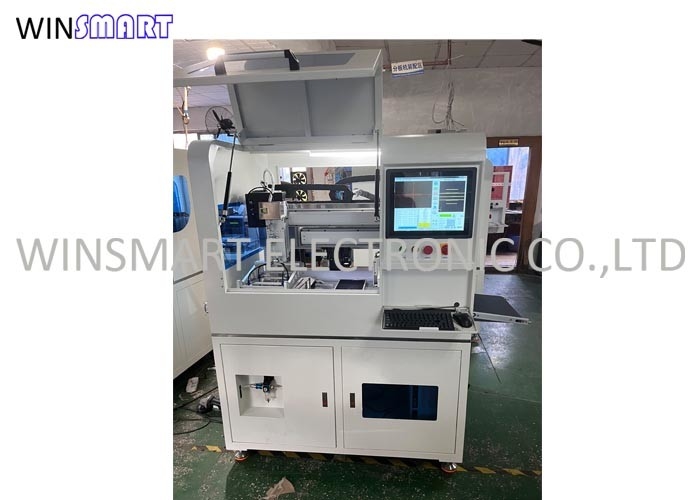

CCD Vision การแยก PCB ทั่วไปที่ไม่เครียด การบํารุงรักษาที่ทนทานและง่าย
ภาพรวมการแยก PCB ทั่วไป:
เครื่องแยก PCB สากล เป็นอุปกรณ์พิเศษที่ออกแบบมาเพื่อแยก PCBs โดยไม่ต้องเครียด โดยใช้เทคโนโลยีการมองเห็น CCDและความสามารถในการแยกแยกที่แม่นยําเครื่องใช้ระบบกล้อง CCD เพื่อระบุรูปร่างและส่วนประกอบของ PCB อย่างแม่นยํา เพื่อให้ความเครียดและความเสียหายน้อยที่สุดระหว่างกระบวนการแยก
การแยก PCB ทั่วไปฟังก์ชัน:
ฟังก์ชันหลักของเครื่องแยก PCB Multi Type Depaneling Separator with 2 Spindles คือการแยก PCBs โดยเฉพาะ V-cut และ tab board มันทําหน้าที่ต่อไปนี้:
การแยก V-cut: เครื่องใช้ spindle หนึ่งในการดําเนินการแยก V-cut PCBsมันติดตามเส้นตัด V ที่กําหนดไว้ก่อนบนแผ่น และแยกมันให้ละเอียดโดยไม่ทําให้เครียดหรือความเสียหาย.
การแยกตารางแท็บ: เครื่องใช้สปินด์อื่นในการแยกตารางแท็บ. มันถูกออกแบบเพื่อกําจัดตารางแท็บที่เชื่อมต่อตารางแต่ละตัวโดยยังรักษาความสมบูรณ์แบบของแต่ละ PCB
ความสามารถในการปรับปรุง: เครื่องสามารถปรับปรุงได้ตามการออกแบบและความต้องการของ PCB โดยเฉพาะ. สามารถปรับปรุงได้ง่ายเพื่อรองรับขนาด, รูปทรงและความหนาของบอร์ดที่แตกต่างกัน
การแยก PCB ทั่วไปลักษณะ:
การตั้งตําแหน่งและการจัดสรร PCB: เครื่องใช้ระบบกล้อง CCD เพื่อตั้งตําแหน่งและการจัดสรร PCB ให้ถูกต้องเพื่อแยกมันจับภาพของ PCB และระบุรูปร่างและส่วนประกอบของมันเพื่อการจัดสรรแม่นยํา.
การแยกที่นําทางด้วยสายตา CCD: จากภาพที่จับได้ ซอฟต์แวร์ของเครื่องจะวิเคราะห์และกําหนดเส้นทางการแยกที่ดีที่สุดมันนําเครื่องมือการตัดหรือกลไกที่จะปฏิบัติตามเส้นทางที่กําหนดไว้ล่วงหน้า, รับประกันการแยกที่ไม่เครียด
การคุ้มครองส่วนประกอบที่แม่นยํา ระบบการมองเห็น CCD ของเครื่องจําแนกและตั้งตําแหน่งส่วนประกอบที่รู้สึกไวบน PCBป้องกันมันจากความเสียหายระหว่างกระบวนการแยก.
รายละเอียดการแยก PCB สากล:
รายการ | SMTID3 |
พื้นที่ทํางาน | 250x200mm, 0-80mm ((Z) |
CCD | 540 |
สปินด์ | ยี่ห้อจีน |
สายสกรู, รีลนํา, โมดูล | ยี่ห้อจีน |
มอเตอร์เซอร์โว | ปานาซอนิก |
เครื่องกําจัดอิเล็กทรอสตาติก | ADK-801 ADK-801 |
PC | เกรดอุตสาหกรรม |
การ์ดควบคุมการเคลื่อนไหว | PI9074 |
ติดตาม | 17 นิ้ว |
ระบบปฏิบัติการ | Windows 10 |
ความเร็วของสปินด์ | 40000RPM |
ความเร็วขับรถ XYZ | XY.800mm/s, Z.300mm/s |
ความเร็วในการตัด | 0-80mm/s |
ความแม่นยําในการตัด | ± 0.05 มม. |
พลังงานรวม | 5KW |
แพลตฟอร์มทํางาน | กล่องหมุนสามารถตัดในสองทิศทาง |
ระบบปรับปรุงความเย็นของสปินด์ | ระบบเย็นอากาศ |
พลังงานเครื่องดูดฝุ่น | 3.5kw 380V,3-Phase ((การทําความสะอาดฝุ่นด้านบนและด้านล่างเป็นตัวเลือก) |
ความดันอากาศ | 0.5-0.7MPa |
การควบคุมเสียง | < 80 dB |
อุปกรณ์ความปลอดภัย | ประตูความปลอดภัยและเซ็นเซอร์ |
รูปแบบการทํางาน | สายใน |
การบรรทุก PCB | เครื่องขนส่งอาหารที่ปรับได้ |
ระบบตรวจสอบความผิดพลาดและการบํารุงรักษาแบบอัตโนมัติ | ฟังก์ชันการวินิจฉัยตนเอง, การแสดงข้อมูลความผิดพลาดในเวลาจริง และการสอบถามสภาวะของทุกจุด IO เพื่อแก้ปัญหา |
การสนับสนุนทางเทคนิคและการฝึกอบรม | ให้บริการด้านการใช้งานอุปกรณ์, การเขียนโปรแกรม, การบํารุงรักษาอุปกรณ์และการฝึกอบรม |
ระบบการมองเห็น | ระบบแก้ไขตําแหน่งทางสายตา CCD |
ความสูงปรับได้ | 50-70 มม. |
ไฟเตือน | โคมไฟสามสี |
กล่องป้องกันระยะทํางาน | ระบบป้องกันตาบอดของประตู hexahedral |
ขนาด | 1000 ((L) x1010 ((W) x1860 ((H) มม |
น้ําหนัก | ประมาณ 1000kgs |
การใช้งานการแยก PCB ทั่วไป
เพื่อรับรองการทํางานที่ปลอดภัยและมีประสิทธิภาพของเครื่อง CCD Vision Stress-free Universal PCB Separation machine ควรใช้มาตรการระวังดังต่อไปนี้
การปรับระดับที่เหมาะสม: ปรับระดับระบบกล้อง CCD อย่างเป็นประจํา เพื่อรักษาความสามารถในการถ่ายภาพและการปรับระดับที่แม่นยํา ตามคําแนะนําของผู้ผลิตสําหรับวิธีการปรับระดับ
การฝึกอบรมผู้ประกอบการ: ให้การฝึกอบรมอย่างละเอียดแก่ผู้ประกอบการเกี่ยวกับการใช้งานเครื่องอย่างถูกต้อง รวมถึงการบรรทุกและถอน PCB การตั้งเส้นทางการตัด และการดําเนินงานด้านการบํารุงรักษา
การจัดสรรและการติดตั้ง PCB: ให้แน่ใจว่า PCB ถูกจัดสรรและติดตั้งไว้อย่างมั่นคงก่อนเริ่มกระบวนการแยกนี้จะป้องกันการผิดขอบเขตและความเสียหายที่เป็นไปได้ของ PCB หรือเครื่องมือการตัด.
การบํารุงรักษาเป็นประจํา: ติดตามตารางบํารุงรักษาที่แนะนําจากผู้ผลิตและรีบแก้ปัญหาใด ๆ เพื่อให้การทํางานที่ดีที่สุด.
มาตรการ ความ ปลอดภัย: ต้องปฏิบัติตามแนวทางและระเบียบความ ปลอดภัยทั้งหมด ในขณะที่ใช้เครื่องจักร ใช้อุปกรณ์ป้องกันส่วนตัวที่เหมาะสม เช่น แว่นแก้วและถุงมือเพื่อให้ผู้ใช้บริการปลอดภัย.
![]() |
