| Brand Name: | Winsmart |
| Model Number: | SMTIR500 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| Packaging Details: | กล่องพลายเวย์ |
| Payment Terms: | T/T, L/C, เวสเทิร์นยูเนี่ยน |

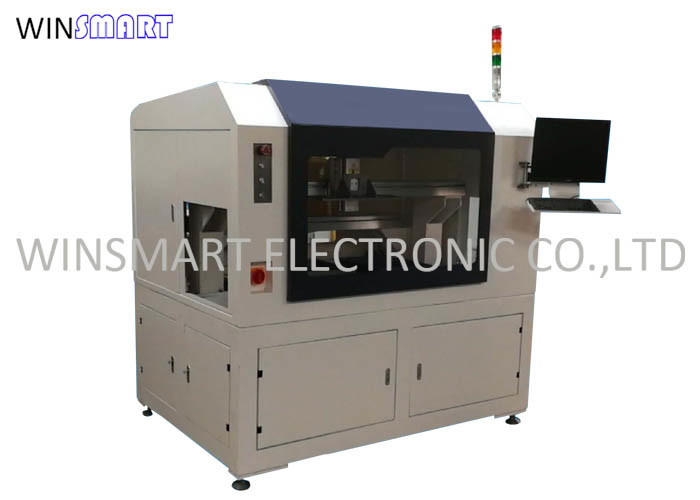

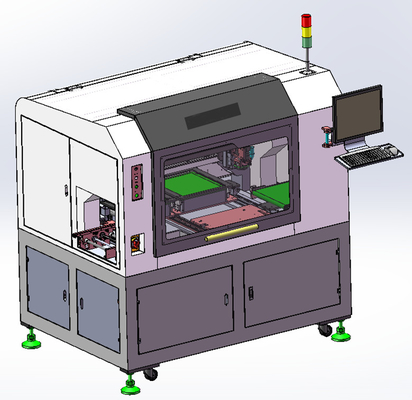

เครื่องปรับระยะ PCB Inline เครื่องปรับระยะ Router Max 100,000 RPM
พันธมิตร PCB Router
สายพาน PCB แบบสองสปินด์
| ประเภท | คําอธิบาย | ปริมาตร | |
|
ระบบการจดจํา
|
จุดหมายค้นอัตโนมัติ | การค้นหาภาพสีและการตั้งท้องถิ่น | |
| กล้อง | กล้องถ่ายภาพสีนําเข้า มีความละเอียด 0.008mm/pixel | ||
| ขนาด FOV | 6*5 มิลลิเมตร | ||
| การส่องแสง | โครงสร้างทรงกลม แหล่งแสงสีขาว | ||
| ความเร็วในการประมวลภาพ | เวลาในการประมวลผลจอ<300ms/FOV | ||
|
ระบบกล
|
มาตรการป้องกันอาการสติก | เครื่องแปรง ESD | |
| ขนาด PCB | ขนาด 300x450 มิลลิเมตร | ||
| ความแม่นยําในการตัด | ± 0.05 มม. | ||
| ความเร็วในการตัด | 0-200mm/วินาที | ||
| ความหนาของ PCB | 0.5-3.0 มิลลิเมตร | ||
| การตรวจสอบเครื่องมือ | อุปกรณ์แตกและคําแนะนําการเปลี่ยน | ||
| ระบบ XYZ | ขับ | เครื่องยนต์เซอร์โวโมเตอร์ โมดูลการเคลื่อนไหว, สกรูแม่นยําและรถเลนนํา | |
| ความเร็วของสปินด์ | ขนาดสูงสุด 100,000 รีพีเอ็ม | ||
| ความซ้ํา | ± 0.01 มม. | ||
| ความเร็วในการเคลื่อนที่ | 1000ms/วินาที | ||
|
ระบบปฏิบัติการ
|
ระบบการทํางาน | ชนะ 10 | |
| การตรวจพบ | ฟังก์ชันตรวจจับการเริ่มต้นอัตโนมัติ | ||
| โปรแกรม AutoCut | ลักษณะ | ข้อมูลการประมวลผลสามารถเรียนรู้ได้ผ่าน CCD | |
| อินเตอร์เฟซ | ข้อมูลการผลิตและการแปรรูปภาพ | ||
| มาร์ค | จุดหมายสูงสุด | 2 คะแนน | |
| ความเร็วในการจํา | < 0.5 วินาที/มาร์ค | ||
|
ระบบควบคุม
|
PC | PC | |
| การแสดง | 17 ช่อง LCD | ||
| อื่นๆ | น้ําหนัก | 800กิโลกรัม | |
| พลังงานไฟฟ้า | AC 220V, 50Hz | ||
| การอํานวยอากาศ | > 4.5kg/cm3 | ||
| เสียง | 75±5dB ((A) | ||
| สี | สีขาว | ||
ปริมาตรของเครื่องปรับเปลี่ยน PCB ที่มีปรับปรุงแบบสองสปินด์
รายละเอียดของ PCB Router:
1ความกว้างถูกปรับโดยอัตโนมัติตามแผ่นที่แตกต่างกัน
2. หน่วยงานแกน Y ใช้โมดูลที่ปิดเต็มอย่างแม่นยําสูง, การเคลื่อนไหวแกน Y สอง, ผลการป้องกันฝุ่นที่ดีและความแม่นยําสูงสุด ± 0.02กลไกการติดตั้งมีฟังก์ชันแผ่นความดันอัตโนมัติเต็ม เพื่อป้องกันผลิตภัณฑ์จากการเคลื่อนไหวระหว่างการตัด
3. spindle สองอิสระซึ่งเป็นการปรับปรุงผลผลิต 1.5 ครั้งเป็น single spindle
4เครื่องหมัด PCB นี้มีเครื่องดูดฝุ่นอุตสาหกรรม
เครื่องปรับปรุง PCB Router
| รายการ | คําอธิบาย | ยี่ห้อ | คําสังเกต |
| 1 | เครื่องยนต์เซอร์โวโมเตอร์และเครื่องขับ | ปานาซอนิก | |
| 2 | ซิลินเดอร์ วาล์วโซเลโนอิด | SMC, AirTAC, FESTO | |
| 3 | คอมพิวเตอร์ | PC อุตสาหกรรม | |
| 4 | เครื่องสลับไฟฟ้าแสง เครื่องสลับขีดขวาง เครื่องสลับความใกล้ | ออมรอนซิก | |
| 5 | ไม้สกรู | TBIHIWINTHK | |
| 6 | รถไฟ | HIWIN/PMITHK | |
| 7 | ส่วนประกอบไฟฟ้า เช่น เครื่องติดต่อและสวิทช์อากาศ | CHINT | |
| 8 | สปินด์ | ซีโคเทค | |
| 9 | สะอาด | เครื่องดูดฝุ่นอุตสาหกรรมพลังงานสูง |
|
