แม็กซ์ 100,000 RPM ความเร็วสูง โต๊ะคู่ Inline เครื่อง PCB Router ความแม่นยํา ±0.05mm
การอธิบายของรูเตอร์ PCB ในสายความเร็วสูง
มันถูกใช้อย่างแพร่หลายในอุตสาหกรรมผลิตสินค้าอิเล็กทรอนิกส์ เนื่องจากวิธีการพับมือแบบดั้งเดิมจะผลิตความเครียดที่แข็งแรง ซึ่งมีผลกระทบอย่างร้ายแรงต่อคุณภาพสินค้าดังนั้นการพับด้วยมือได้ถูกเปลี่ยนโดยเครื่องตัด.
ระบบรูเตอร์อินไลน์นี้ มีสปินด์ที่แยกแยกกันสองตัว และโต๊ะสองตัว สําหรับการผลิตปริมาณสูง
คุณสมบัติของเครื่องปรับเปลี่ยน PCB ในสายความเร็วสูง
1การตัดเส้นทางวงจรปิดเต็ม ระยะเวลาจริง การติดตามความผิดพลาด การตอบสนอง การชดเชย
2การใช้ PLC แบ่งปันนําเข้า ทําลายการ์ดควบคุม PLC บอร์ดที่ใช้คอมพิวเตอร์แบบดั้งเดิม ความมั่นคงสูงขึ้นและการต่อต้านการแทรกแซงที่แข็งแกร่งขึ้น
3. หมุนคู่ตัด 2 กระดานในเวลาเดียวกัน
4. อัตโนมัติระบุบาร์โค้ดและเรียกโปรแกรมการตัด
5มีฟังก์ชันการตรวจจับเครื่องมือ และฟังก์ชันการเปลี่ยนเครื่องมือ
รายละเอียดของรูเตอร์ PCB สายด่วนสูง:
| เลขรุ่น | SMTIR500 |
| ขนาดเครื่อง | ประมาณ 2250 ((L) x1300 ((W) x1750 ((H) mm |
| น้ําหนักของเครื่อง | ประมาณ 800kgs |
| ขนาด PCB มากที่สุด | 300x450mm (ตามต้องการ) โต๊ะคู่ |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร |
| ความสูงของเครื่องส่ง | 900±50 มม |
| ทิศทางการส่ง | ซ้าย -> ขวาหรือขวา -> ซ้าย |
| ความเร็วในการขนส่ง | 1500mm/s |
| รูปแบบอาหาร | รถรางนําทางการขนส่งแบบส่วน |
| การปรับความกว้างของรถไฟ | ออโต้ |
| สัญญาณสื่อสาร | SMEMA |
| การตั้งตําแหน่ง PCB | การตั้งตําแหน่งของเครื่องติดตั้ง |
| ระบบการเลือก | วัคิวัม 40-60 ช่อง |
| การตัดสปินด์ | 100000 รอบ/นาที |
| ประเภทการเย็น | การเย็นตัวเอง |
| การเปลี่ยนเครื่องมืออัตโนมัติ | ใช่ |
| การตรวจสอบมีดหัก | ใช่ |
| ความแม่นยําในการตัด | ± 0.05 มม. |
| บิตการนําทาง | 0.8-3.0 กว้าง |
| ย้ําความถูกต้อง | ± 0.01 มม. |
| เร่งขันที่สอดคล้อง | 1000 มม/วินาที |
| รูปแบบการลด | เข็มขัด ESD |
| การตรวจจับเครื่องมือ | ใช่ |
| การวางโปรแกรมขั้นตอน | โปรแกรมการนําเข้า/แก้ไขการวาดภาพโดย Visual |
| การจัดส่งอากาศ | 5-8kgs/cm2 |
| พลังงาน | AC 380V, 50/60Hz, 3KW |
โครงสร้างเครื่องปรับเปลี่ยน PCB สูงความเร็ว:
เครื่อง PCB Router inline นี้เป็นวิธีการแก้ไขการแยก PCB ที่มีความทันสมัย และมีความแม่นยําสูง และเป็นระบบอัตโนมัติมันถูกใช้อย่างแพร่หลายในสภาพแวดล้อมการผลิตขนาดใหญ่ เช่น อิเล็กทรอนิกส์รถยนต์, อิเล็กทรอนิกส์ผู้บริโภค, ไฟ LED, โทรคมนาคมและอุปกรณ์การแพทย์
โต๊ะทํางานที่อิสระสองอัน ทําให้สามารถบรรทุกและถอน PCB ได้พร้อมกัน และทําให้มีเวลาหยุดทํางานที่น้อยที่สุด และมีผลงานที่สูงขึ้น

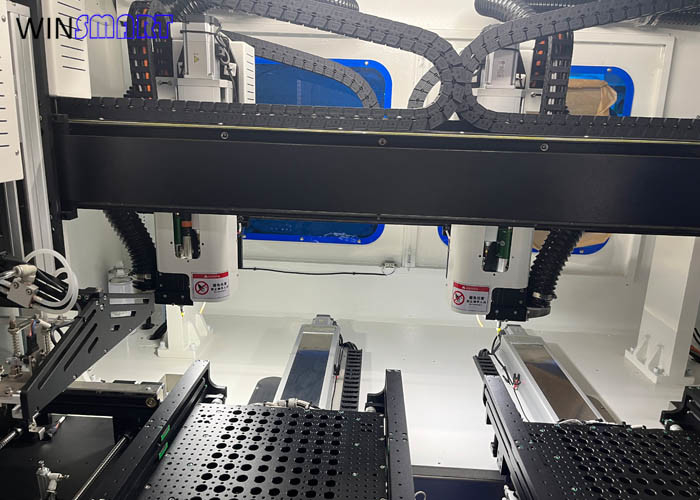

สปินด์ที่อิสระสองตัวทําให้การแปรรูปปานกลางของส่วน PCB ที่แตกต่างกัน
รายละเอียดของรูเตอร์ PCB สูงความเร็ว
1. เครื่องในสาย PCB router สามารถทํางานกับเครื่องเก็บกระจกตามแผนงานด้านล่างสําหรับการผลิตปริมาณสูงมาก ประหยัดค่าแรงงานของผู้ผลิต

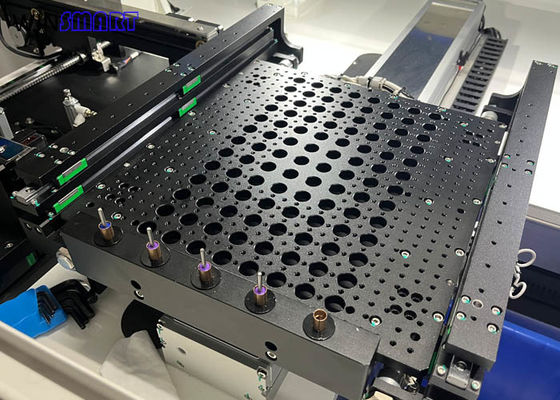

2.ฟังก์ชันการเปลี่ยนเครื่องมืออัตโนมัติ, ยอมให้ 5 บิตต่อตาราง, รวม 10 บิตสามารถเก็บได้
3. โครงสร้างสปินด์ล, มันใช้สปินด์ลความเร็วสูง SycoTec 4033 กับยอด 100000rpm และ ESD brush.
เหตุผลที่เลือกเรา:
1.มั่นคง: ส่วนประกอบหลักของอุปกรณ์ถูกนําเข้า อุปกรณ์น้ําหนักมากกว่า 700 กิโลกรัม
2.มืออาชีพ: เรามีเทคโนโลยีที่ได้รับสิทธิบัตรมากมายในอุตสาหกรรมอัตโนมัติ
3นวัตกรรม: เรามักมุ่งมั่นในการพัฒนาอุปกรณ์ที่ประหยัดแรงงานมากขึ้น อัตโนมัติสูงและมีความเป็นไปทั่วไปที่ดีกว่า
4. รวดเร็ว: ตอบสนองความต้องการของลูกค้าภายใน 1 ชั่วโมง และให้คําตอบภายใน 2 ชั่วโมง
|
