| Brand Name: | Winsmart |
| Model Number: | SMTID3 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-10000/set |
| Packaging Details: | กล่องพลายเวย์ |
| Payment Terms: | L/C, T/T, Western Union |
เครื่องแยก PCB V-Cut และเครื่อง PCB Router

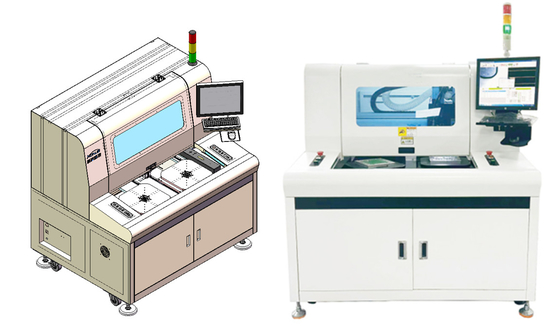

ภาพรวมของเครื่องแยก PCB ทั่วไปแบบสองสปินด์
เครื่องนี้ถูกออกแบบมาสําหรับแผ่นที่มีการเชื่อมต่อทั้ง V-cut และสะพานการบด. มันมีโต๊ะคู่และ spindles สอง, spindle หนึ่งสําหรับ V-cut บอร์ด, spindle อีกหนึ่งสําหรับ tab บอร์ด.
มันถูกใช้อย่างแพร่หลายในการผลิตอิเล็กทรอนิกส์, รถยนต์, อุปกรณ์การแพทย์, ไฟ LED, และโทรคมนาคม
มันป้องกันการแตกแยก การล้างแผ่น และความเสียหายเล็กน้อย ทําให้มันเหมาะสมสําหรับอิเล็กทรอนิกส์ที่มีความน่าเชื่อถือสูง
เครื่องแยก PCB ทั่วไปแบบสองสปินด์ลักษณะ:
1. โต๊ะสองช่องให้การตัดพร้อมกัน
2หมุนสองแบบ จัดการ PCB หลายชิ้นพร้อมกัน ทําให้ประสิทธิภาพเพิ่มเป็นสองเท่า
3ลดเวลาวงจรโดยการประมวลผล PCB สองครั้งพร้อมกัน
4เหมาะสําหรับสภาพแวดล้อมการผลิตขนาดใหญ่
5. ลดการแทรกแซงของผู้ประกอบการให้น้อยที่สุด ลดค่าแรงงาน
6ระบบการจัดสรรสายตา CCD รับประกันการตัดที่แม่นยํา
7ใช้แรงอย่างน้อย ป้องกันการแตกและการล้างแผ่น
8.ทํางานกับ FR4 แผ่นพีซีบีที่รองรับจากอลูมิเนียม, เซรามิค, แผ่นพีซีบีที่แข็งแกร่งและยืดหยุ่นหลายชั้น
9รองรับรูปแบบ PCB ที่ซับซ้อนและการออกแบบที่ไม่ปกติ
10. ระบบเก็บฝุ่นแบบแอกุ๊มกําจัดเศษขยะ, รับประกันสภาพแวดล้อมการทํางานที่สะอาด
11ลดลดการทิ้งและการปรับปรุงผลผลผลิต
รายละเอียดของเครื่องแยก PCB ทั่วไปแบบสองกระบอก:
| รุ่น | SMTID3 |
| พื้นที่ทํางาน | 300x300mm, 0-80mm ((Z) |
| ตาราง | คู่ |
| สปินด์ | ดับเบิ้ล, SycoTec 4025HY สําหรับการนําทาง |
| สายสกรู, รีลนํา, โมดูล | ยี่ห้อจีน |
| มอเตอร์เซอร์โว | ปานาซอนิก |
| เครื่องกําจัดอิเล็กทรอสตาติก | ADK-801 ADK-801 |
| PC | เกรดอุตสาหกรรม |
| การ์ดควบคุมการเคลื่อนไหว | PI9074 |
| ติดตาม | 17 นิ้ว |
| ระบบปฏิบัติการ | Windows 10 |
| ความเร็วของสปินด์ | ขนาดสูงสุด 60000RPM |
| ความเร็วขับรถ XYZ | XY.800mm/s, Z.300mm/s |
| ความเร็วในการตัด | 0-100mm/s |
| ความแม่นยําในการตัด | ± 0.05 มม. |
| พลังงานรวม | 5KW |
| แพลตฟอร์มทํางาน | กล่องหมุนสามารถตัดในสองทิศทาง |
| ระบบปรับปรุงความเย็นของสปินด์ | ระบบเย็นอากาศ |
| พลังงานเครื่องดูดฝุ่น | 3kw 380V,3-Phase ((การทําความสะอาดฝุ่นด้านบน) |
| ความดันอากาศ | 0.5-0.7MPa |
| การควบคุมเสียง | < 80 dB |
| อุปกรณ์ความปลอดภัย | ประตูความปลอดภัยและเซ็นเซอร์ |
| โปรแกรม | สามารถนําเข้าไฟล์ dxf เพื่อโปรแกรมง่ายขึ้น |
| การบรรจุและบรรจุ PCB | คู่มือ |
| การสนับสนุนทางเทคนิคและการฝึกอบรม | ให้บริการด้านการใช้งานอุปกรณ์, โปรแกรม, วิดีโอการบํารุงรักษาอุปกรณ์ และบริการฝึกอบรมในสถานที่ |
| ระบบการมองเห็น | ระบบแก้ไขตําแหน่งทางสายตา CCD |
| ไฟเตือน | โคมไฟสามสี |
| กล่องป้องกันระยะทํางาน | ระบบป้องกันตาบอดของประตู hexahedral |
| ขนาด | 1500 ((L) x1450 ((W) x1600 ((H) มม |
| น้ําหนัก | ประมาณ 950 กิโลกรัม |

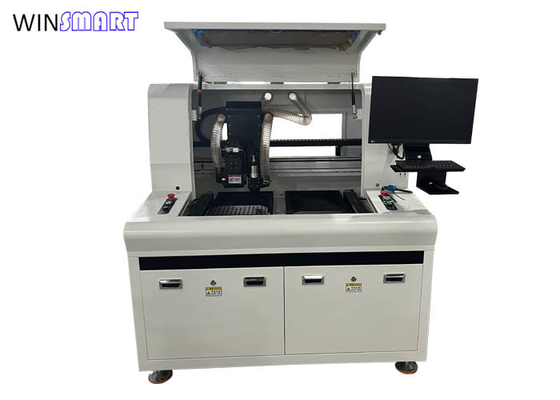

เครื่องแยก PCB ทั่วไปแบบสองสปินด์ รายละเอียด
เครื่องแยก PCB ทั่วไปนี้ถูกออกแบบมาสําหรับแผ่นที่มีทั้ง V-cut และสะพานการบด มันยังทํางานสําหรับแผ่น V-cut เท่านั้นหรือแผ่นที่ผ่านทางเท่านั้น
เครื่องแยก PCB ทั่วไปแบบสองสปินด์ ส่วนหลัก การแนะนํา
1. เครื่องยนต์ไร้แปรงขับเคลื่อนใบเลื่อย, ด้วยการดูดและอากาศไอออนเพื่อลดการซึมฝุ่นระหว่างกระบวนการตัด. การยกแกน Z ที่ควบคุมโดยเซอร์โว, การควบคุมความสูง PCB อย่างแม่นยํา
2. ไสปินด์ความเร็วสูง SycoTec, การตัดอย่างรวดเร็ว, อุปกรณ์พร้อมกับเครื่องดูดฝุ่นและการตรวจจับการแตกของเครื่องตัดเพื่อป้องกันการตัดต่อและสกร็อปหลังจากการแตกของมีด การยกแกน Z ที่ควบคุมโดย servo,การควบคุมความสูง PCB อย่างแม่นยํา.
3. เครื่องปรับแต่งจากเหล็กอัลลูมิเนียม, การรักษาออกซิเดชั่น, แอนติสแตติก, รับประกันความแม่นยําการตัด
รายการการตั้งค่าการจัดส่งเครื่องแยก PCB สากล:
1) เครื่องแยก PCB มี 2 สปินด์ x 1 หน่วย
2) เครื่องดูดฝุ่น x 1 หน่วย
3) ใบเลื่อย x 5 pcs, บิตทาง x 10 pcs
4) คู่มือการใช้งาน x 1 pc
5)วิดีโอการใช้งานและวิดีโอการตั้งค่า
|
|
