เครื่อง PCB Depaneling Router
>
เครื่อง PCB Router เครื่อง PCB Separator ที่ไม่มีฝุ่น

เครื่อง PCB Router เครื่อง PCB Separator ที่ไม่มีฝุ่น

Brand Name: Winsmart
Model Number: SMTID3 offline
MOQ: 1 set
ราคา: USD20000-80000
Packaging Details: Plywood case
Payment Terms: L/C, T/T, Western Union
Detail Information
Place of Origin:
China
ได้รับการรับรอง:
CE
Warranty:
12 months
CCD System:
Yes
Mode:
Offline
Max Panel:
300x300mm, dual tables
Blade Life:
100,000 Times
Blade Material:
SKH51
Cutting Accuracy:
±0.1mm
Cutting Angle:
90°
Routing Bit:
Diameter 0.8-3.2mm
Cutting Method:
V-Cutting & Routing
PCB Material:
FR4 and Aluminum
Cutting Thickness:
0.2-3.2mm
Cutting Width:
2-6mm
Noise Level:
≤80dB
Power Supply:
220V/50Hz
Product Name:
Multi-function PCB Router Machine
Supply Ability:
200 sets per month
เน้น:

เครื่องแยก PCB หลายฟังก์ชัน

,

เครื่องแยก PCB ที่ได้รับการตรวจสอบล่วงหน้า

,

เครื่องแยก PCB PCB Router

Product Description

เครื่อง PCB Router เครื่อง PCB Separator ที่ไม่มีฝุ่น





เครื่อง PCB Router หลายฟังก์ชัน

เครื่องรัวเตอร์ PCB แบบ Pre-Scored และ Routed ที่มีหลายฟังก์ชันนี้เป็นเครื่องพัฒนาแบบหลากหลายที่ออกแบบมาเพื่อจัดการกับ PCBs ที่มี V-scored และ PCBs ที่นําทางได้อย่างมีประสิทธิภาพมันถูกใช้อย่างแพร่หลายในอุตสาหกรรมผลิตอิเล็กทรอนิกส์, ไฟ LED, อุตสาหกรรมรถยนต์และการแพทย์ที่มีความแม่นยําสูงและความเครียดอย่างน้อยที่ต้องการระหว่างการแยก PCB



เครื่อง PCB Router หลายฟังก์ชันลักษณะ:

1. รองรับทั้งการแยก PCB แบบ V-scored และ routedในเครื่องเดียว

2รับประกันสะอาด ไม่มีฝ้ากระการแยกแยกด้วยความเครียดอย่างน้อย

3.ป้องกันการแตก, delamination, และความเสียหายส่วนประกอบ

4ทํางานกับFR4, อลูมิเนียม, เซรามิค, PCB ที่ยืดหยุ่นและแข็ง.

5ลดการทํางานด้วยมือ ปรับปรุงประสิทธิภาพการผลิต

6การตั้งค่าที่สามารถปรับแต่งได้ สําหรับความหนา PCB และวัสดุต่างๆ

7. กล้อง CCD รับรองการตัดและการจัดสรรที่แม่นยํา.

8.ทํางานกับ FR4 แผ่นพีซีบีที่รองรับจากอลูมิเนียม, เซรามิค, แผ่นพีซีบีที่แข็งแกร่งและยืดหยุ่นหลายชั้น

9กล่องป้องกันและปุ่มหยุดฉุกเฉิน เพื่อความปลอดภัยของผู้ใช้งาน

10โปรแกรมและการทํางานง่าย ด้วยเส้นทางการตัดที่กําหนดล่วงหน้า

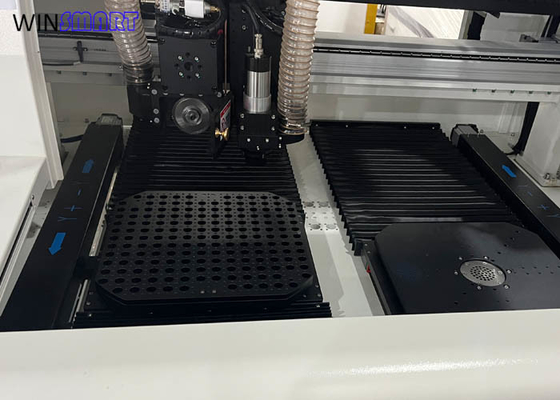

เครื่อง PCB Router หลายฟังก์ชันรายละเอียด

รุ่น SMTID3 ออฟไลน์
พื้นที่ทํางาน ขนาด 300x300 มิลลิเมตร สามารถปรับแต่งได้
ตาราง คู่
สปินด์ ดับเบิ้ล, SycoTec 4025HY สําหรับการนําทาง
สายสกรู, รีลนํา, โมดูล ยี่ห้อจีน
มอเตอร์เซอร์โว ปานาซอนิก
เครื่องกําจัดอิเล็กทรอสตาติก ADK-801 ADK-801
PC เกรดอุตสาหกรรม
การ์ดควบคุมการเคลื่อนไหว PI9074
ติดตาม 17 นิ้ว
ระบบปฏิบัติการ Windows 10
ความเร็วของสปินด์ ขนาดสูงสุด 60000RPM
ความเร็วขับรถ XYZ XY.800mm/s, Z.300mm/s
ความเร็วในการตัด 0-100mm/s
ความแม่นยําในการตัด ± 0.05 มม.
พลังงานรวม 5KW เครื่อง 2KW เครื่องดูดฝุ่น 3KW
แพลตฟอร์มทํางาน กล่องหมุนสามารถตัดในสองทิศทาง
ระบบปรับปรุงความเย็นของสปินด์ ระบบเย็นอากาศ
พลังงานเครื่องดูดฝุ่น 3kw 380V,3-Phase ((การทําความสะอาดฝุ่นด้านบน)
ความดันอากาศ 0.5-0.7MPa
การควบคุมเสียง < 80 dB
อุปกรณ์ความปลอดภัย ประตูความปลอดภัยและเซ็นเซอร์
โปรแกรม สามารถนําเข้าไฟล์ dxf เพื่อโปรแกรมง่ายขึ้น
การบรรจุและบรรจุ PCB คู่มือ
การสนับสนุนทางเทคนิคและการฝึกอบรม ให้บริการด้านการใช้งานอุปกรณ์, โปรแกรม, วิดีโอการบํารุงรักษาอุปกรณ์ และบริการฝึกอบรมในสถานที่
ระบบการมองเห็น ระบบแก้ไขตําแหน่งทางสายตา CCD
ไฟเตือน โคมไฟสามสี
กล่องป้องกันระยะทํางาน ระบบป้องกันตาบอดของประตู hexahedral
ขนาด 1500 ((L) x1450 ((W) x1600 ((H) มม
น้ําหนัก ประมาณ 950 กิโลกรัม



เครื่อง PCB Router หลายฟังก์ชันรายละเอียด

Universal PCB Separator



เครื่องแยก PCB ทั่วไปนี้ถูกออกแบบมาสําหรับแผ่นที่มีทั้ง V-cut และสะพานการบด มันยังทํางานสําหรับแผ่น V-cut เท่านั้นหรือแผ่นที่ผ่านทางเท่านั้น

เครื่องมีมอเตอร์ไร้แปรงที่ขับเคลื่อนใบเลื่อยด้วยการดูดและอากาศไอออนเพื่อลดการซึมฝุ่นระหว่างกระบวนการตัด

เราใช้สปินด์ความเร็วสูง SycoTec การตัดเร็ว พร้อมกับเครื่องดูดฝุ่น และเครื่องตรวจจับการแตกของเครื่องตัด เพื่อป้องกันการตัดและการตัดต่อหลังจากมีดแตก

และเราใช้เครื่องยก Z-axis ที่ควบคุมโดยเซอร์โว และเครื่องยกเหล็กอัลลูมิเนียมที่กําหนดเอง เพื่อให้การตัดแม่นยํา



การใช้งานของเครื่อง PCB Router หลายฟังก์ชัน

1อิเล็กทรอนิกส์ผู้บริโภค

  • สมาร์ทโฟน แท็บเล็ต โน๊ทคอม คอนโซลเกม
  • บอร์ดวงจรความหนาแน่นสูง กับการวางส่วนประกอบที่ละเอียด

2อุตสาหกรรมแสง LED

  • พีซีบี LED ที่รองรับด้วยอลูมิเนียม สาย LED และแผ่นจอแสดงภาพ
  • ป้องกันการแตกและความเสียหายของส่วนประกอบ LED ที่มีความรู้สึก

3อิเล็กทรอนิกส์รถยนต์

  • ECU เซนเซอร์ ระบบข้อมูลบันเทิง เครื่อง ADAS
  • รับมือ PCB รถยนต์ที่มีความน่าเชื่อถือสูง ด้วยความเครียดอย่างน้อย
  • อุปกรณ์สุขภาพที่ใส่ได้ ระบบติดตามผู้ป่วย อุปกรณ์วินิจฉัย
  • การกําหนดความละเอียดสูง สําหรับอิเล็กทรอนิกส์ทางการแพทย์ขนาดเล็ก

4อิเล็กทรอนิกส์ด้านอากาศและการป้องกัน

  • ระบบเรดาร์ อีโฟนิค การสื่อสารทางดาวเทียม
  • ใช้กับ PCB ที่แข็งแรง สําหรับการใช้งานที่สําคัญ

5. โทรคมนาคมและเครือข่าย

  • แอนเทนเนส 5G รูเตอร์ เครื่องรับสัญญาณไฟเบอร์ออปติก
  • รองรับความถี่สูง การแยก PCB หลายชั้น
